Platine pour composants électroniques (série 4")

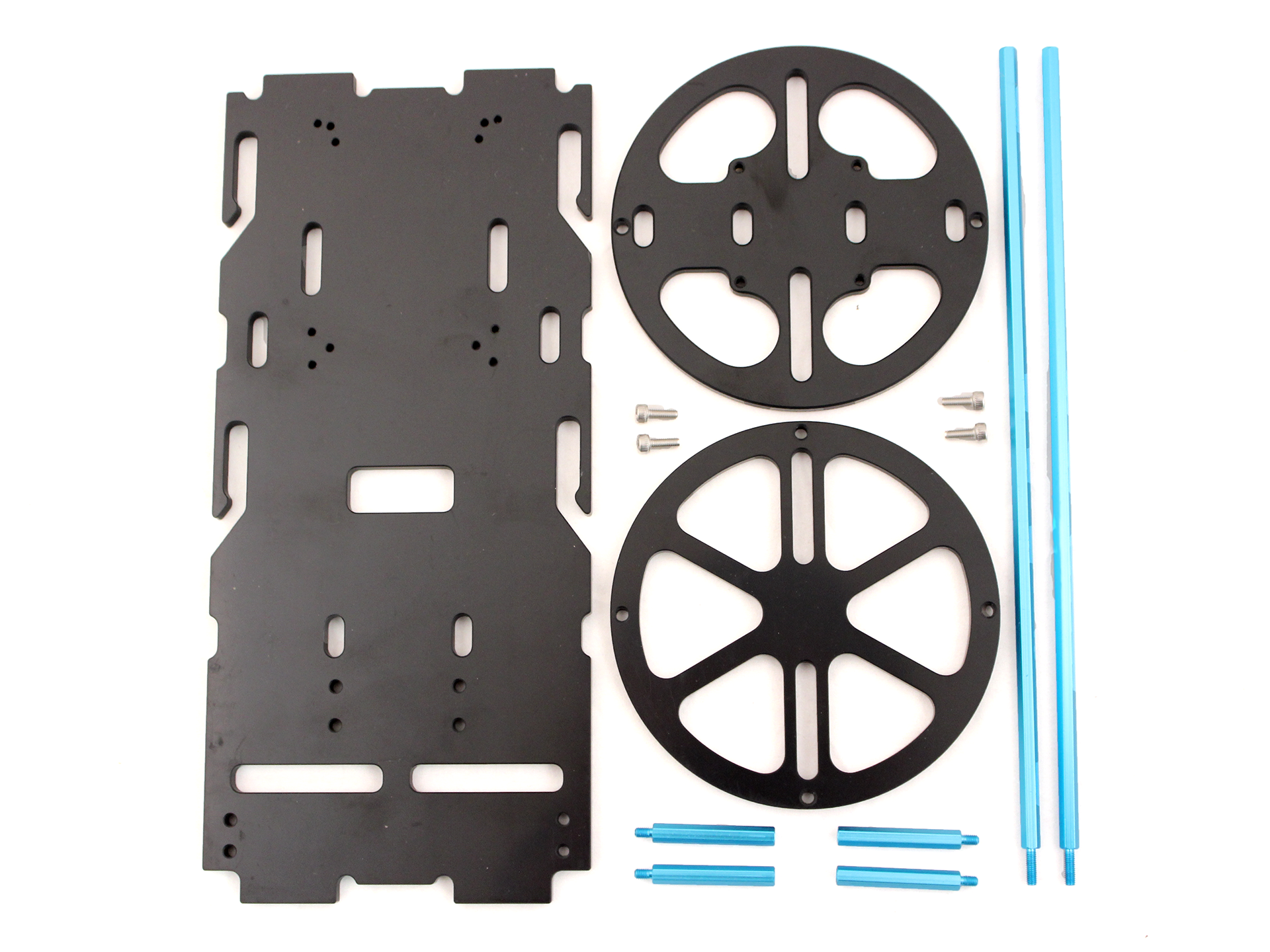

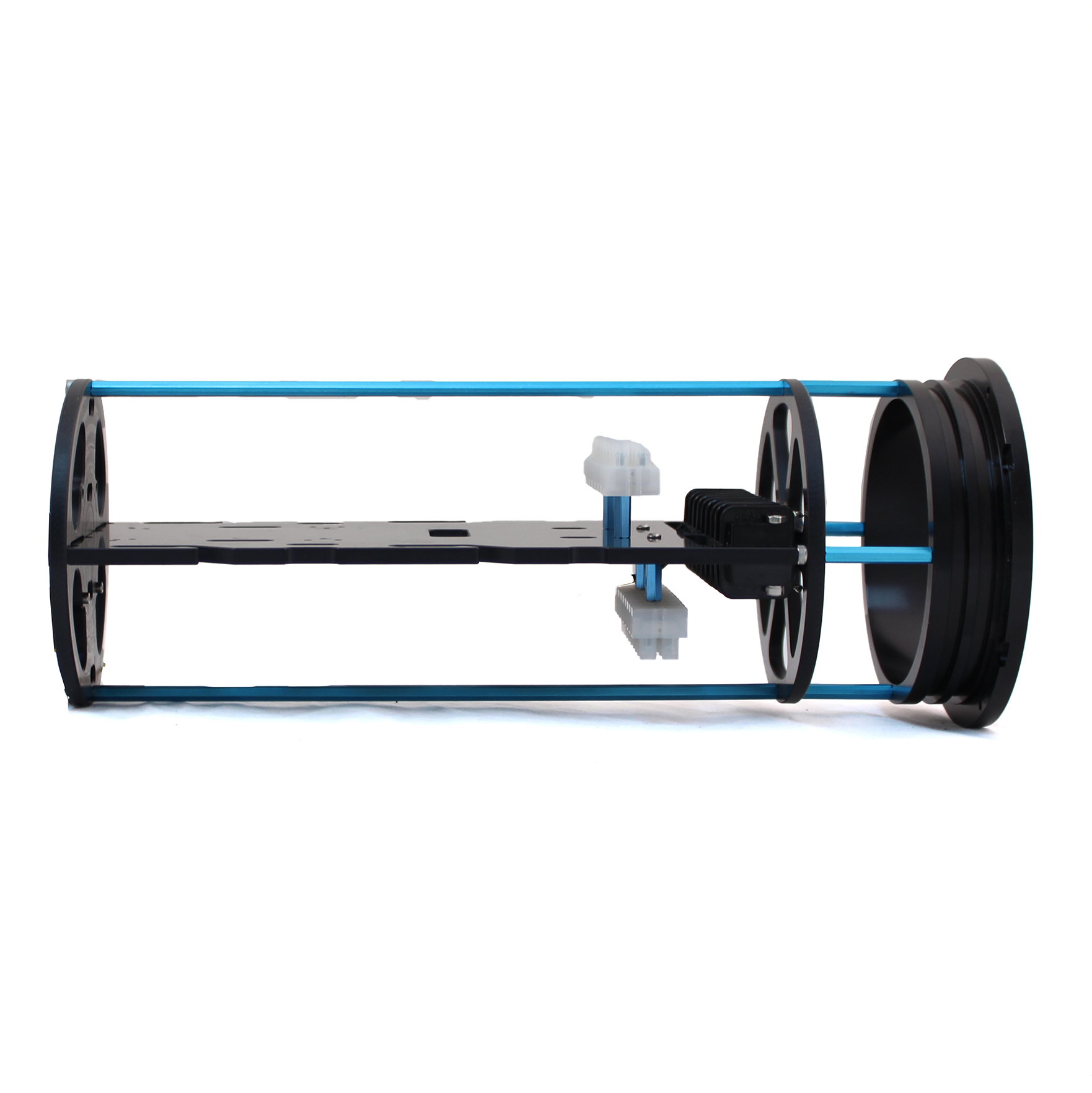

La platine électronique offre un moyen pratique de monter des composants électroniques et des équipements dans un boîtier étanche de la série 4″. Elle se compose de trois pièces plates en plastique ABS et de plusieurs entretoises en aluminium anodisé qui assurent son assemblage. Il se fixe solidement à la bride de l’enceinte et reste en place même lorsque le tube est retiré.

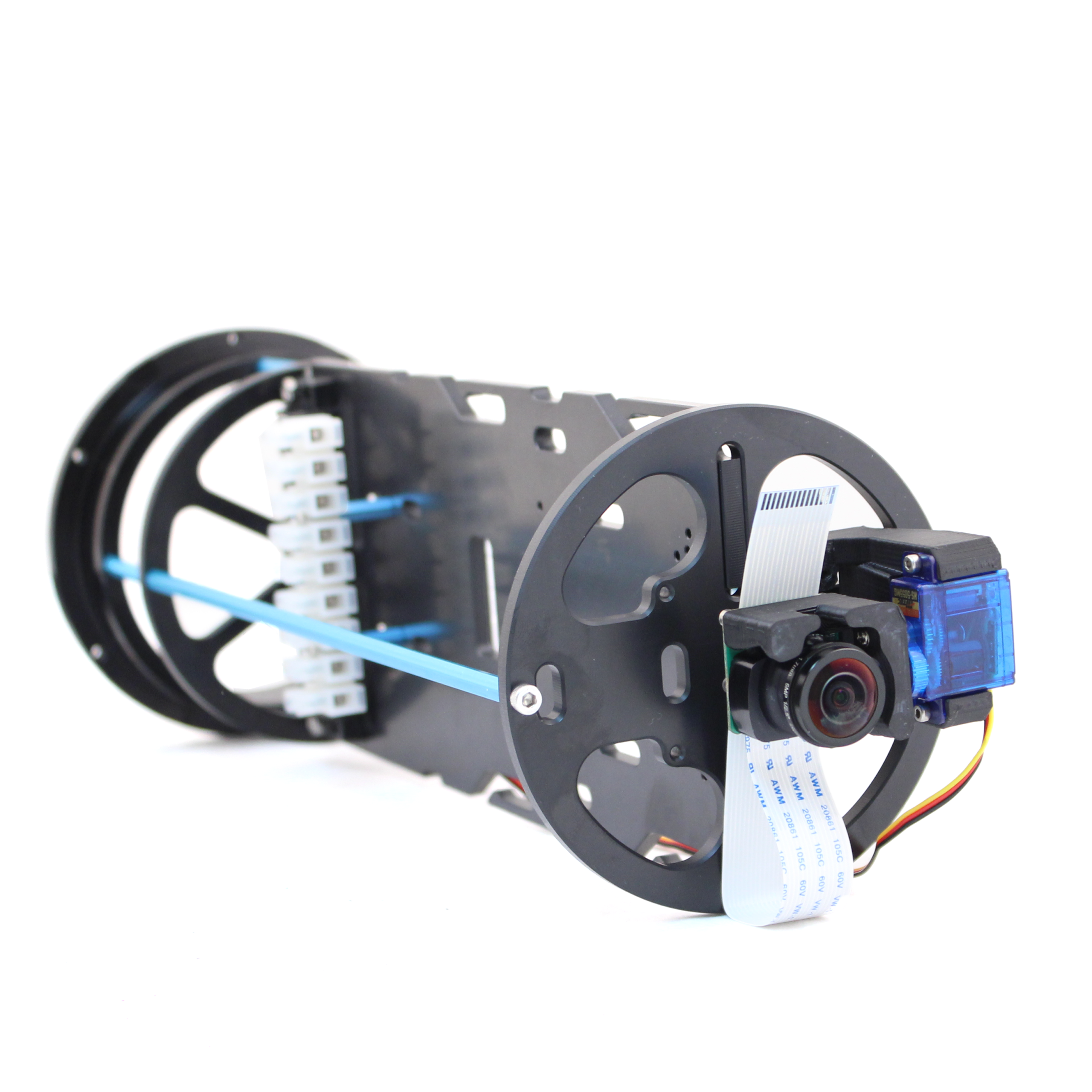

Le panneau avant est doté de trous de fixation pour le système d’inclinaison de la caméra, ce qui facilite son utilisation avec n’importe quelle caméra et coupole.

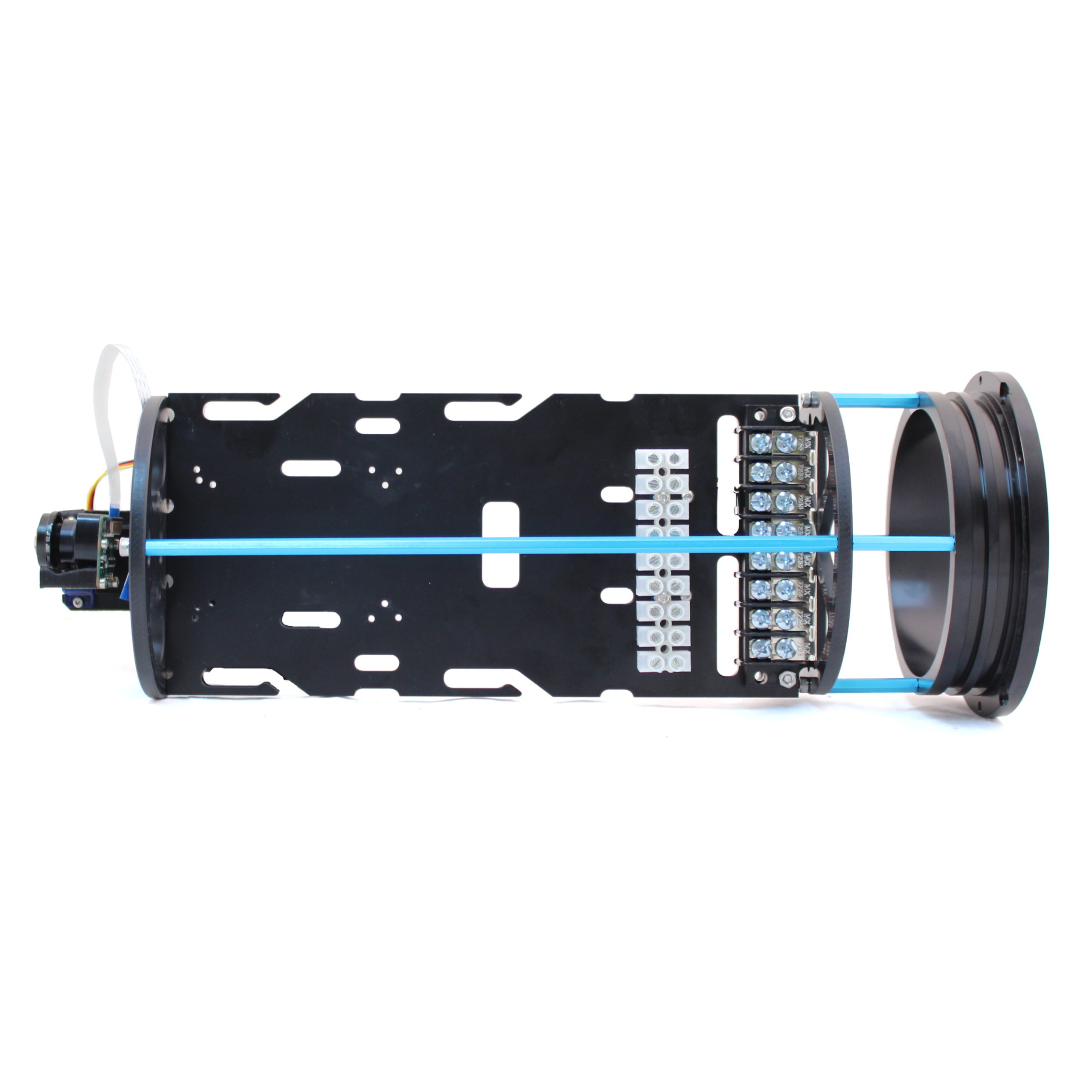

Cette platine électronique comprend également des fentes permettant de faire passer les fils d’un côté à l’autre de la carte et d’utiliser des attaches de câbles pour organiser votre câblage. Vous pouvez compléter cette platine avec quatre borniers qui facilitent le raccordement des fils d’alimentation et des fils du moteur. Ceux-ci sont utilisés sur le BlueROV2 et pourraient également s’avérer utiles pour votre projet !

Caractéristiques

Emplacements de montage pour :

• Jusqu’à 6 contrôleurs de vitesse de base
• 1 x contrôleur de vol Navigator ou PixHawk
• 1 x carte d’interface de connexion BlueRobotics Fathom-X
• 1 x Raspberry Pi 4 (ou 3) ou BeagleBone Black
• 1 x Système d’inclinaison de caméra Blue Robotics
• 2 x Bloc de barrière à 8 circuits
• 2 x Bornier Eurostyle à 9 circuits

Contenu

• 1 x plateau (ABS)
• 1 x cloison avant (ABS)
• 1 x cloison arrière (ABS)
• 4 x entretoises hexagonales courtes
• 2 x entretoises hexagonales longues
• 4 x vis d’entretoise
• 8 x vis de fixation pour ordinateur
• 4 x entretoises de fixation pour ordinateur
• 10 x petits serre-câbles (acheminement des câbles)
• 3 x attaches de serrage pour ESC

Schéma de montage
