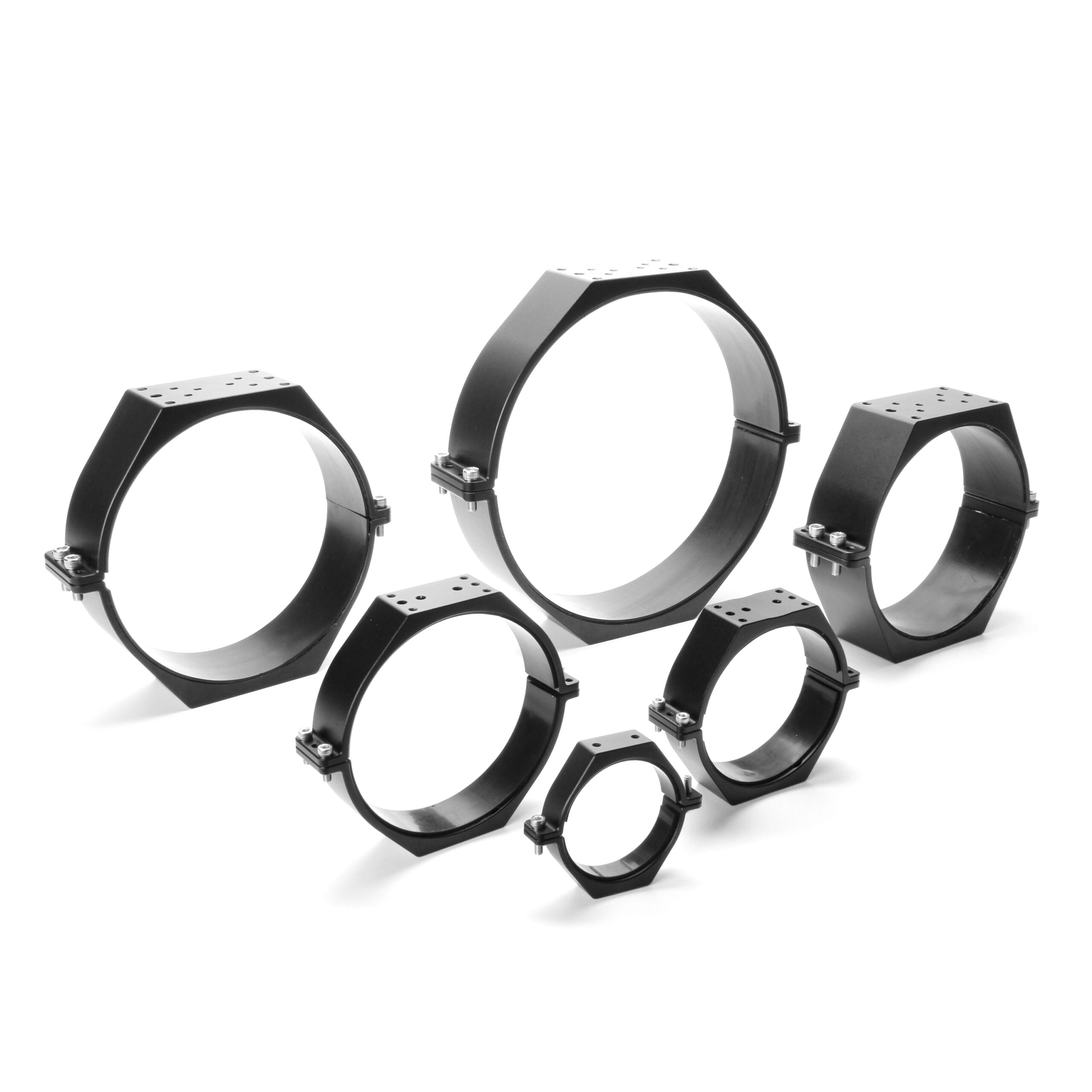

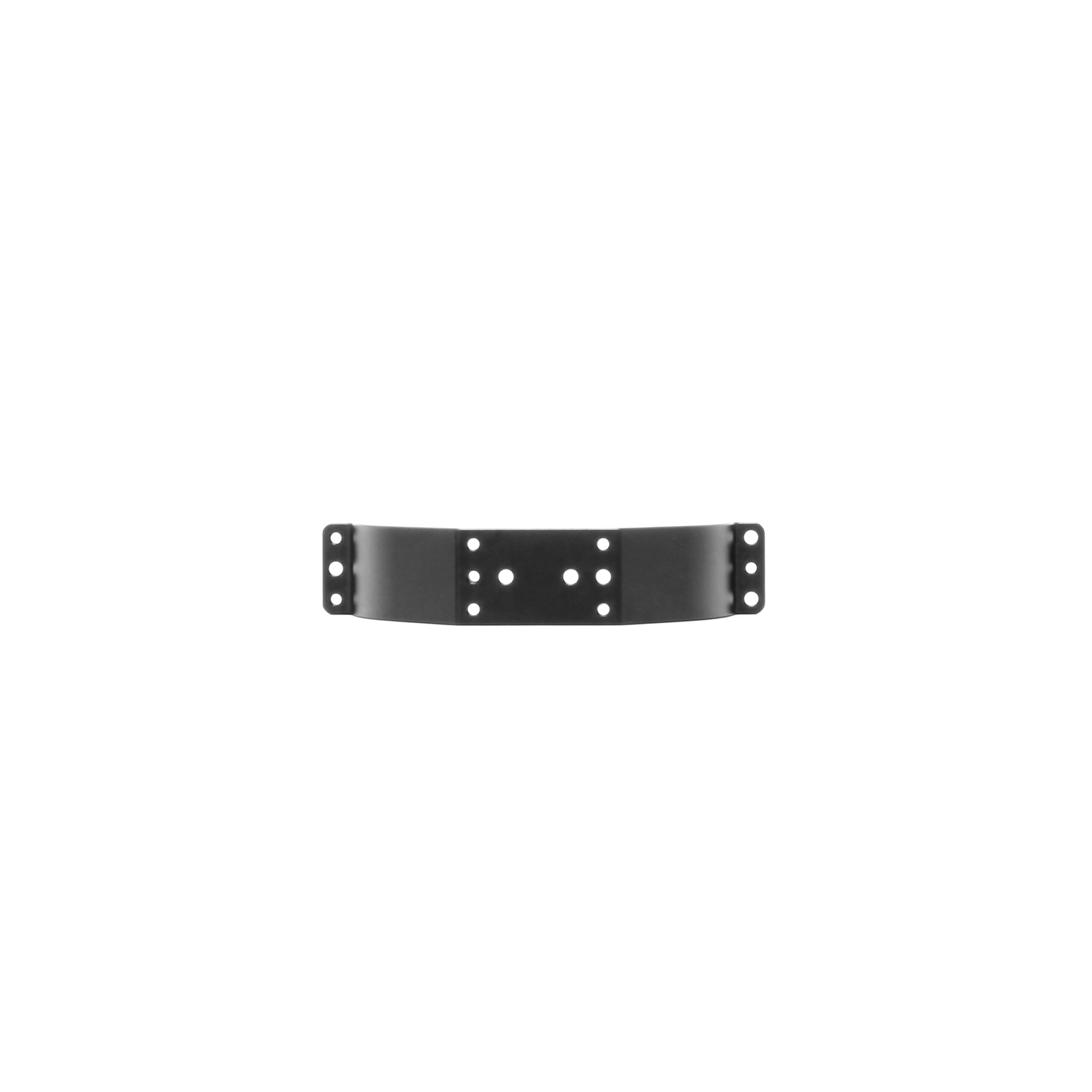

Colliers de fixation pour enceintes étanches

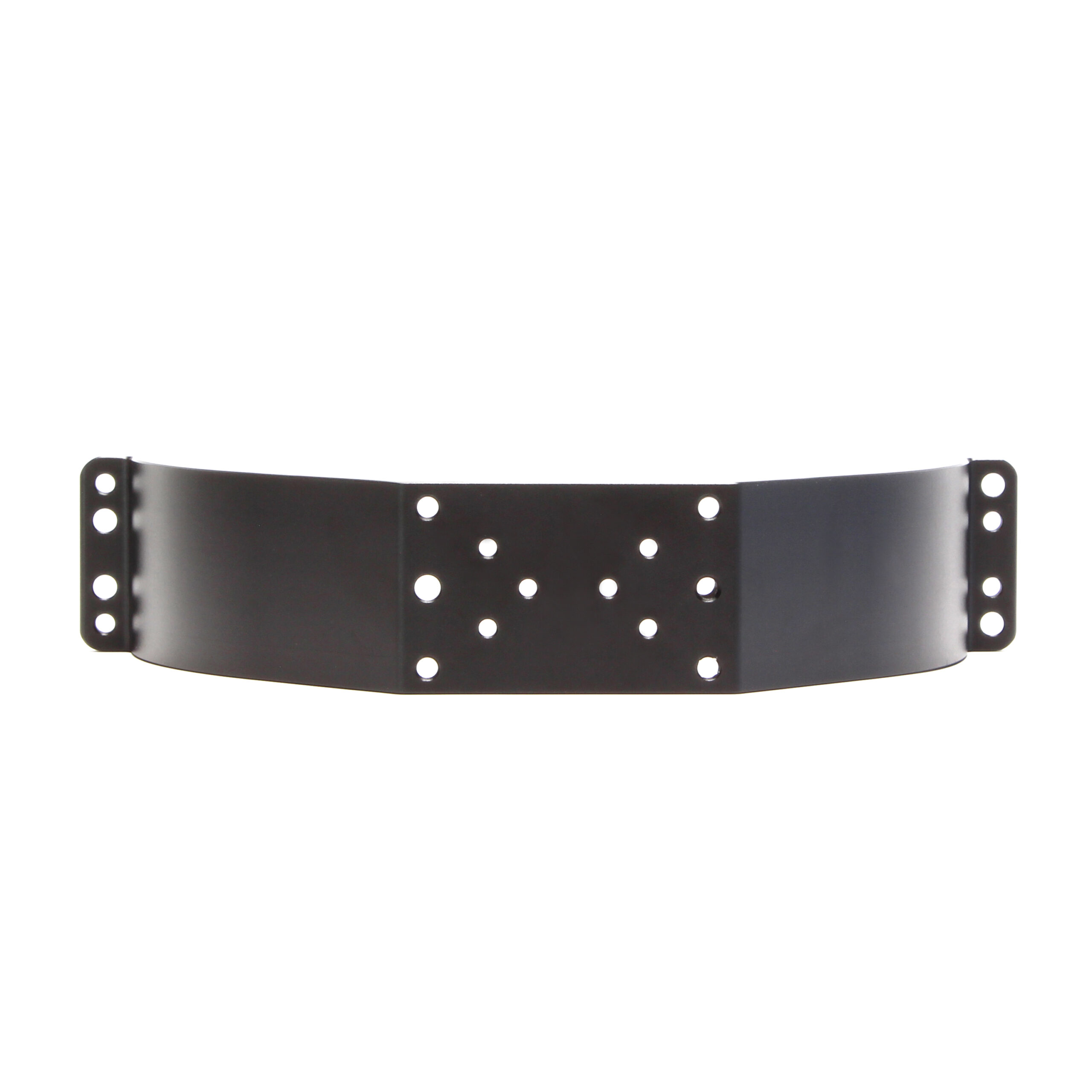

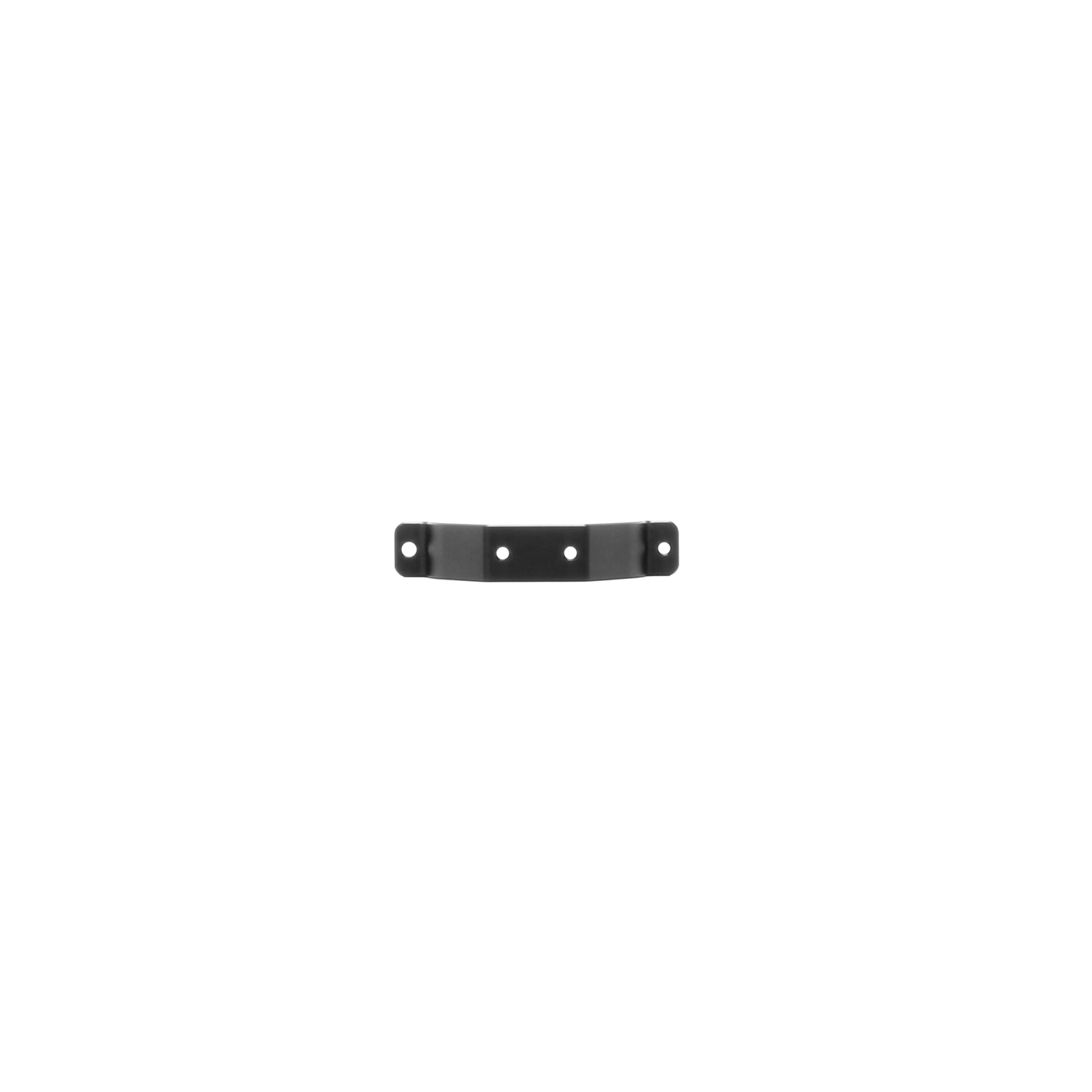

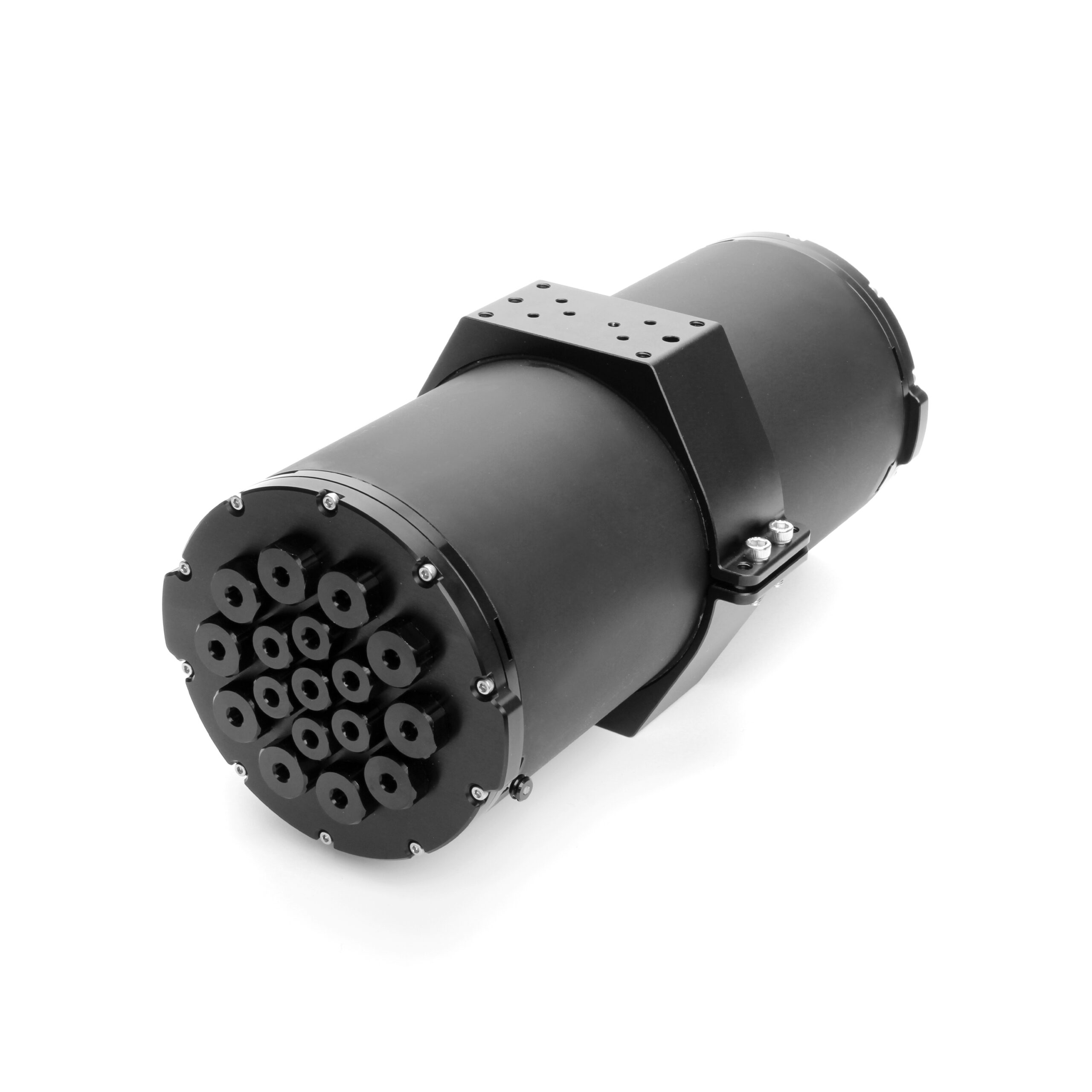

Ces colliers de serrage en aluminium anodisé destinés aux boîtiers étanches cylindriques offrent une solution de montage simple et pratique. Les trous de fixation filetés permettent de monter le boîtier étanche à fleur de la structure de votre véhicule ou sur un châssis de charge utile pour le BlueROV2.

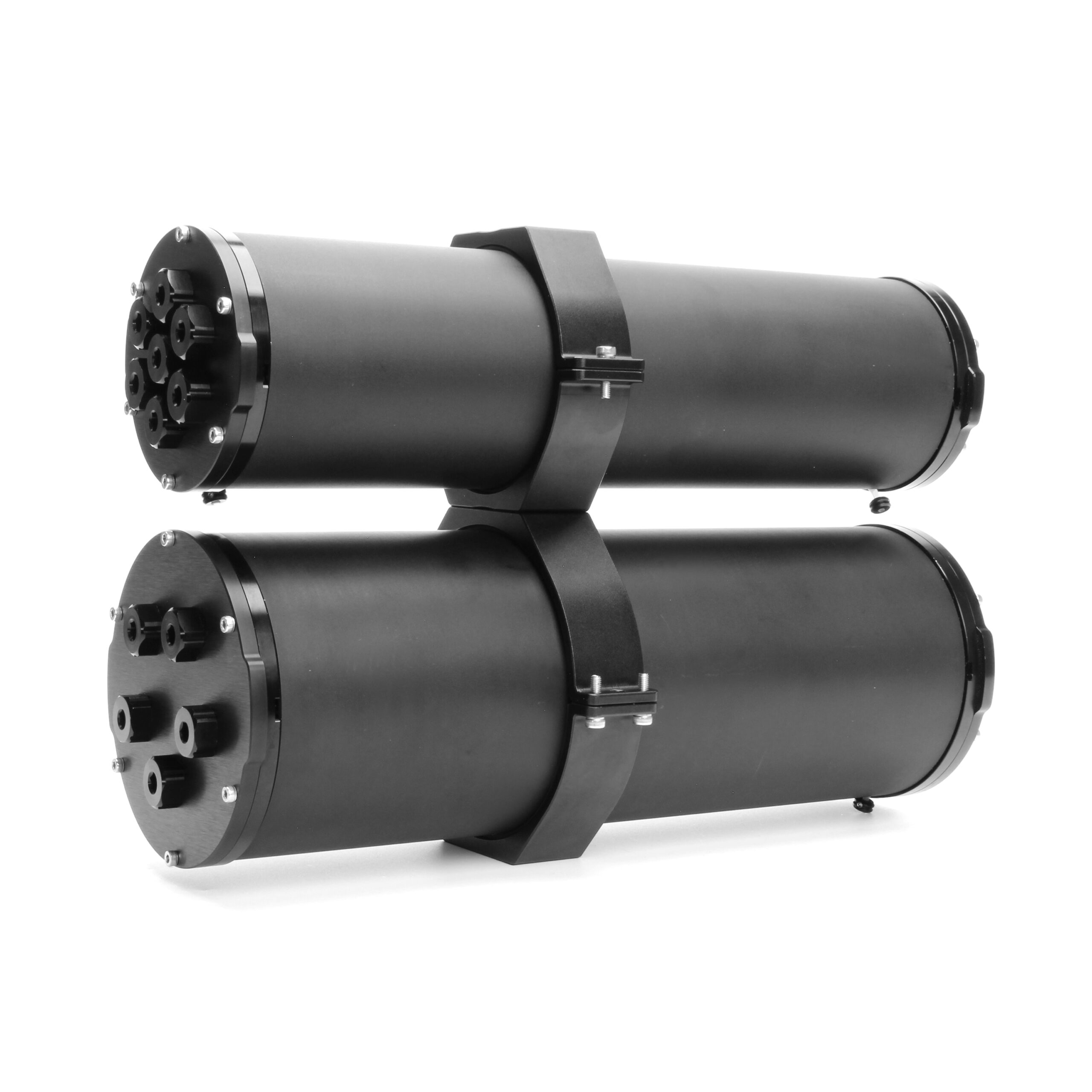

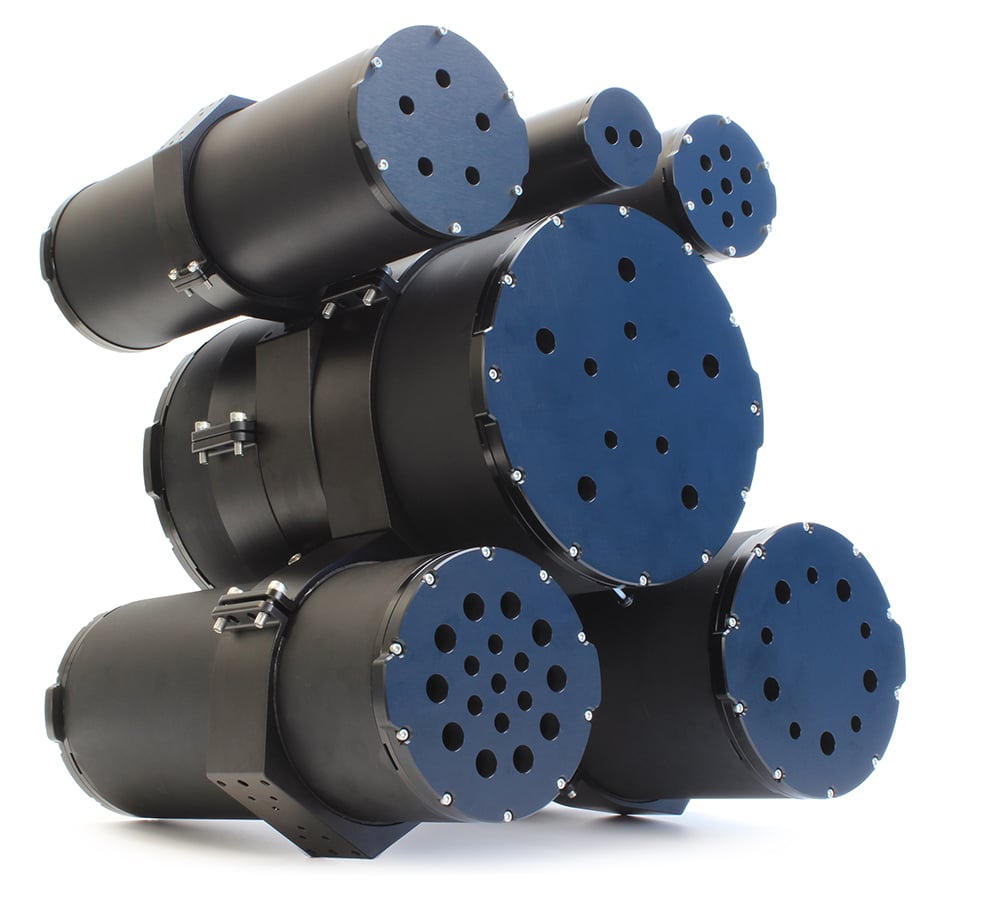

La disposition unique des trous de fixation permet de relier n’importe quel collier à un autre, ce qui ouvre de nombreuses possibilités pour des configurations de caissons sur mesure.

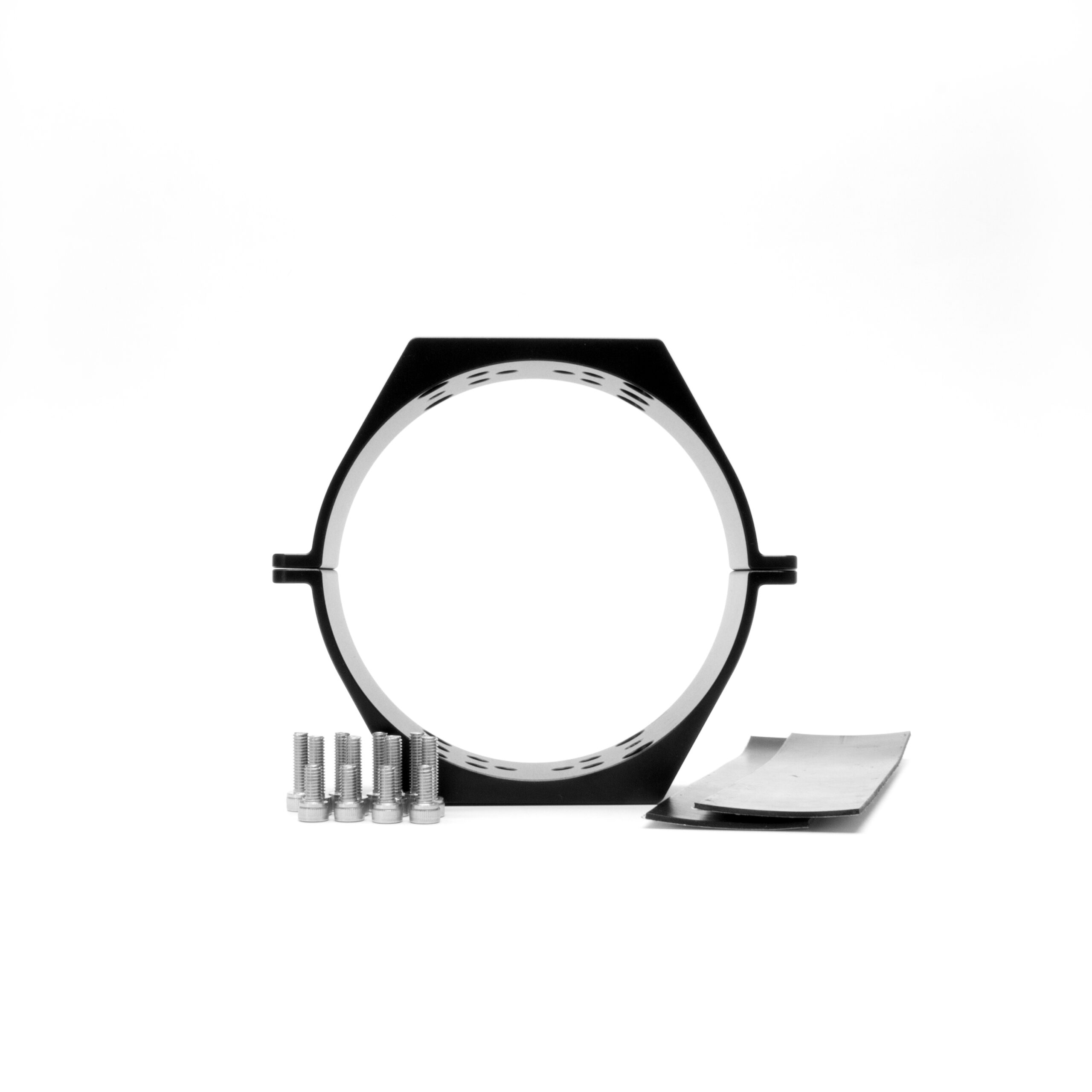

Contenu

Colliers de serrage de 2″

• 2 x demi-colliers
• 1 bande de caoutchouc adhésive (BR-100043)
• 2 écrous hexagonaux M3 (BR-100371)
• 2 vis à tête creuse M3x8 (BR-100989)
• 4 x vis à tête creuse M4x8 (BR-102694)
• 2 x vis à tête creuse M4x14 (BR-100334)

Colliers de serrage de 3″ et 4″

• 2 x demi-colliers de serrage
• 2 x bandes de caoutchouc adhésives (BR-100043)
• 4 vis à tête cylindrique à six pans creux M4x8 (BR-102694)
• 2 vis à tête creuse M4x14 (BR-100334)

Colliers de serrage de 5″, 6″ et 8″

• 2 x moitiés de collier de serrage
• 2 x bandes de caoutchouc adhésives (BR-102699)
• 4 vis à tête cylindrique à six pans creux M6x12 (BR-102692)
• 8 vis à tête creuse M6x20 (BR-102241)



Caractéristiques techniques

---

Diamètre de la série	Matériaux	Longueur (A)	Hauteur (B)	Longueur (C)	Rayon (D)	Largeur (E)	Trous de vis de serrage (F)	Trous de vis de fixation (G)	Poids ¹	Référence
50 mm (2″)	Aluminum 6061-T6, type III anodized Buna-N 50A Stainles steel 316	87.2 mm	35.9 mm	27 mm	30.85 mm	17.0 mm	M4x0.7	2x M4x0.7	54 g	BR-102710-002
75 mm (3″)		119.4 mm	50.0 mm	47 mm	46.05 mm	30.0 mm		4x M4x0.7	161 g	BR-102710-003
100 mm (4″)		144.9 mm	62.8 mm	47 mm	58.75 mm	30.0 mm			192 g	BR-102710-004
130 mm (5″)		177.8 mm	78.1 mm	80 mm	71.35 mm	53.0 mm	M6x1.0	4x M6x1.0	599 g	BR-102710-005
150 mm (6″)		203.1 mm	90.6 mm	80 mm	83.95 mm	53.0 mm			645 g	BR-102710-006
200 mm (8″)		255.6 mm	116.1 mm	80 mm	109.1 mm	53.0 mm			822 g	BR-102710-008
¹ Poids dans l’air de deux colliers, des bandes de caoutchouc et de la visserie de serrage.
