Indicateur LED sous-marin

Connectez-vous pour accéder aux prix professionnels

Ce voyant LED sous-marin est disponible en quatre couleurs et sert de voyant de marche/arrêt ou d’état . Si vous recherchez un voyant capable d’afficher n’importe quelle couleur, découvrez notre voyant LED RVB sous-marin.

Se connecter ou créer un compte

UGS : INDICATOR-ASM-VP Catégorie : Marque :

Description

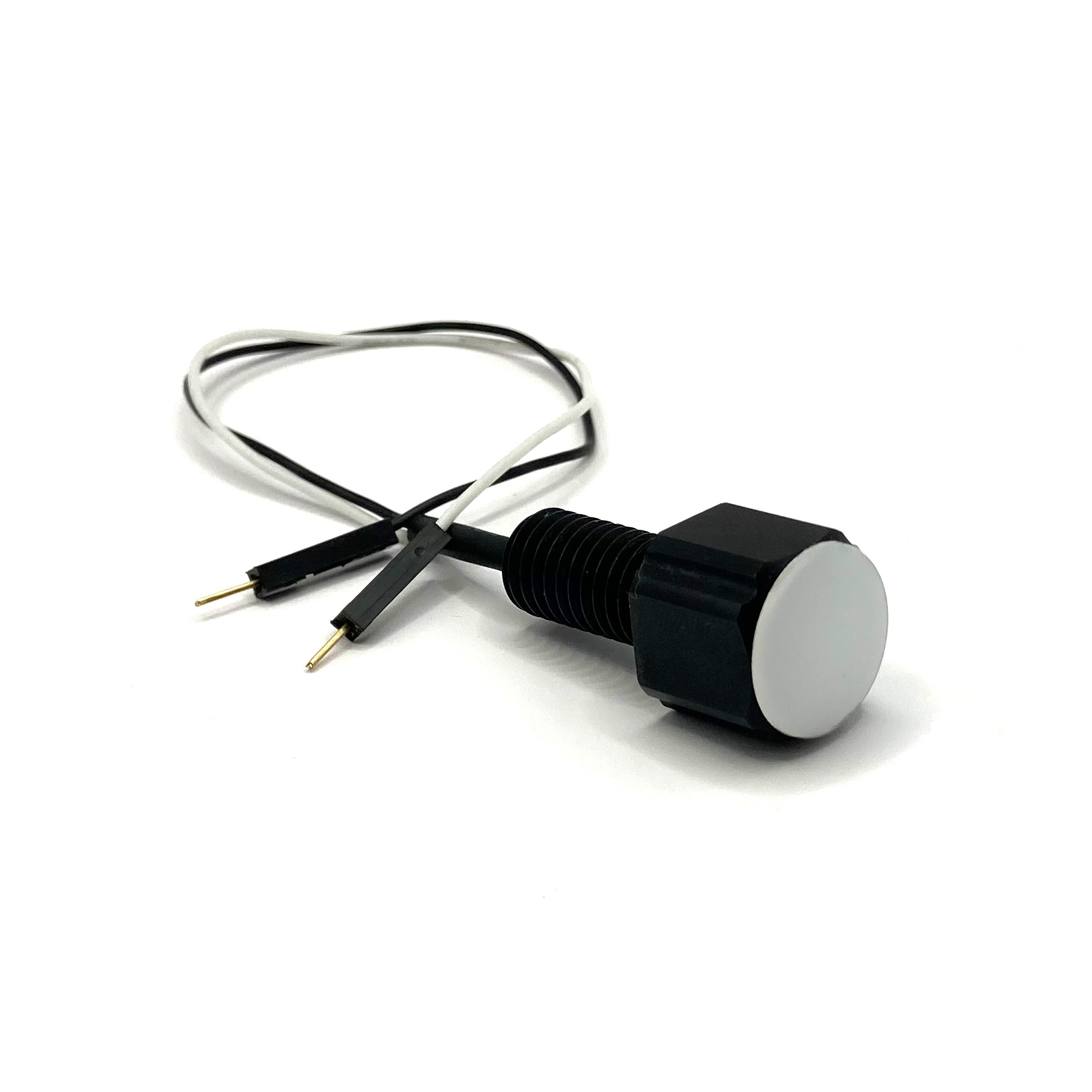

L’indicateur LED sous-marin est un simple voyant LED résistant à la pression ! Il se présente sous la forme d’un pénétrateur pour une installation aisée sur n’importe lequel de nos boîtiers étanches et est disponible en quatre couleurs : blanc, bleu, vert et rouge ! Il fonctionne entre 3 et 18 V et chaque voyant consomme jusqu’à 30 mA lorsqu’il est utilisé à 18 V. Une résistance intégrée permet de l’utiliser facilement sans aucun composant supplémentaire.

Le corps du voyant est en aluminium anodisé. Un capuchon diffuseur en plastique à l’avant diffuse une lumière douce et rend le voyant visible sous tous les angles.

Le voyant LED Subsea peut être utilisé pour fournir des informations d’état sur tout élément intégré à un boîtier étanche. Voici quelques exemples :

  • Utilisez-le comme voyant de mise sous/hors tension sur le BlueROV2 ou tout autre appareil (en particulier lorsque vous utilisez des tubes en aluminium)
  • Installez plusieurs voyants de couleurs différentes sur le boîtier d’un capteur sous-marin pour signaler l’état de fonctionnement ou les erreurs
  • Utilisez-le comme voyant lumineux étanche sur un navire de surface sans équipage
  • Créez un jeu de lumières sous-marines !

Il est livré avec deux broches mâles  préinstallées pour faciliter la connexion à un Arduino ou à tout autre appareil électronique.

Contenu

  • 1 x voyant LED sous-marin (couleur au choix)
  • 1 x écrou M10
  • 1 x joint torique -013 pour passe-cloison M10

Mise en route rapide

Raccordez les fils à une source d’alimentation

  • Fil bleu/vert/blanc : 3–18 VCC / Fil rouge : 3–30 VCC
  • Fil noir : masse

Caractéristiques techniques

Paramètre Valeur
Performances
Profondeur nominale maximale (eau de mer) 1000 m 3116 ft
Outils
Clé de pénétrateur compatible BR-100977-010
Couple d’installation recommandé 3.5 N⋅m
Électrique
Tension d’alimentation (V in) Blue, Green, White Indicator: 3–18 VDC
Red Indicator: 3–30 VDC
Courant maximal Blue, Green, White Indicator: 30 mA
Red Indicator: 50 mA
Câbles et connecteurs
Longueur des fils 180 mm
Connecteurs Single 0.1″ Male Header Pins
Fils Black – Ground
Blue/Green/Red/White – Power
Caractéristiques physiques
Diamètre de trou traversant recommandé 10.2 mm
Filetage de traversée M10 x 1.5
Longueur du filetage de traversée 20 mm
Méplats pour clé de la traversée/de l’écrou 16 mm
Hauteur totale assemblée depuis le bouchon d’extrémité 16.2 mm
Diamètre extérieur total 18 mm
Dimension du joint torique de traversée AS568-013 Buna-N 70A
Matériau de la traversée Aluminum 7075-T6, type III anodized
Matériaux en contact avec l’eau Aluminum 7075-T6
Buna-N Rubber
Molykote 111 Compound
Polycarbonate
Poids dans l’air (sans écrou) 8 g
Poids dans l’eau (sans écrou) 4.6 g

Lien vers la page BlueRobotics

Voir la page du produit sur le site BlueRobotics

Informations complémentaires

Poids 0,05 kg
