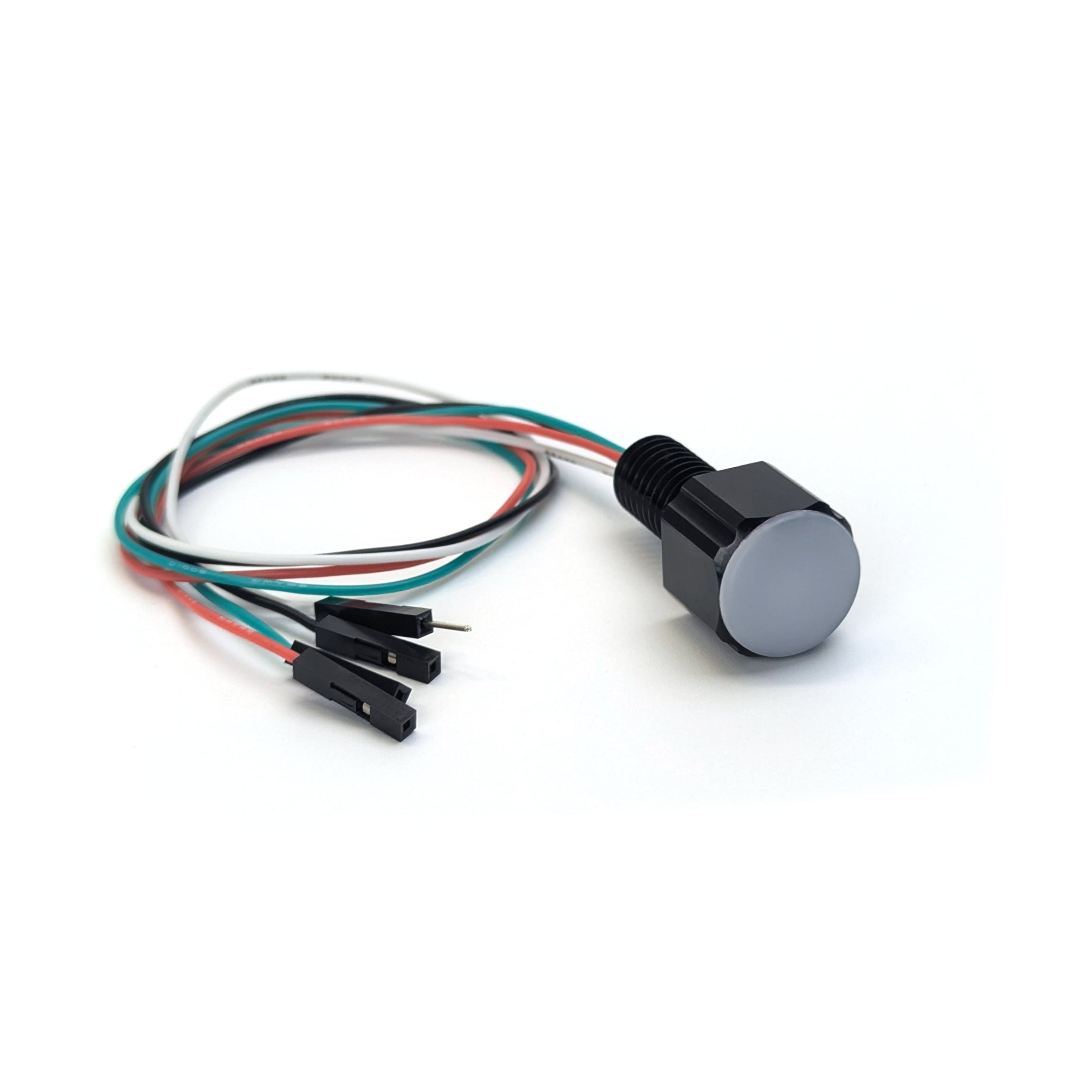

Voyant LED RVB sous-marin

Le voyant LED RVB Subsea offre plus de 16 millions de couleurs ! Il se compose d’une LED RVB intégrée dans un boîtier de type passe-cloison, ce qui facilite son installation dans nos boîtiers étanches ou sur d’autres équipements.

À la base, le voyant LED RVB utilise une LED RVB WS2812B, communément appelée LED NeoPixel, permettant un contrôle entièrement personnalisable de l’éclairage. Il nécessite un microcontrôleur capable d’envoyer des signaux série WS2812B et est compatible avec toutes les principales bibliothèques logicielles WS2812B, notamment la bibliothèque Adafruit NeoPixel, FastLED et WLED.

Le corps du voyant est en aluminium anodisé noir. Un capuchon diffuseur en plastique diffuse la lumière pour un éclat homogène. Sa résistance à une profondeur de 1 000 mètres et sa large plage de températures de fonctionnement en font un produit idéal pour une grande variété d’environnements sous-marins.

Parmi ses applications possibles, on peut citer l’affichage de codes d’erreur ou d’informations sur l’état du système, un voyant lumineux étanche sur un navire de surface sans équipage, ou même un affichage lumineux sous-marin avec des animations ou du texte défilant (nous nous y sommes nous-mêmes essayés).

Le voyant LED RVB sous-marin peut être directement connecté au connecteur de sortie RVB, ce qui lui permet de reproduire le voyant d’état du contrôleur de vol Navigator. Cela s’avère particulièrement utile lorsque vous utilisez des boîtiers en aluminium, car cela garantit que les voyants d’état importants restent visibles de l’extérieur.

Plusieurs voyants peuvent être connectés en série en reliant la sortie d’un voyant à l’entrée d’un autre. Cela permet à un seul signal de commande de gérer plusieurs voyants, ce qui est idéal pour des affichages d’état coordonnés ou des effets d’éclairage sous-marins dynamiques. Chaque voyant est entièrement adressable ; vous pouvez donc les programmer pour créer des effets d’éclairage animés et des textes défilants.

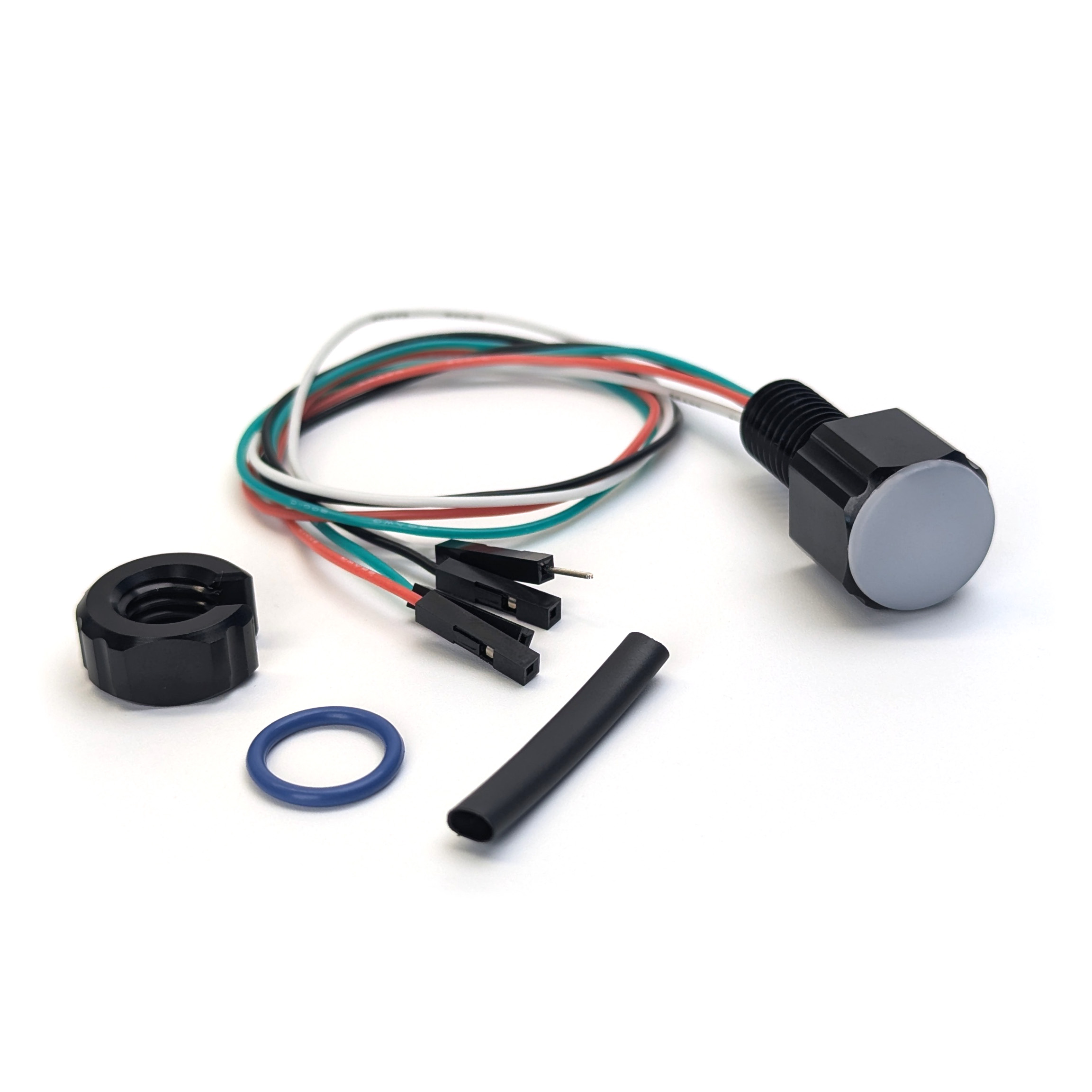

Contenu

• 1 x indicateur LED RVB sous-marin
• 1 x écrou de passe-cloison
• 1 x joint torique de pénétrateur
• 1 x gaine thermorétractable de 30 mm



Mise en route rapide

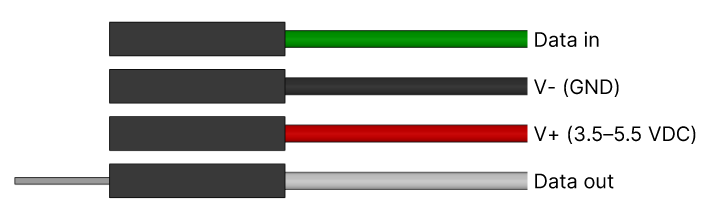

Fils d’alimentation :

• Connectez le fil rouge (V+) à une alimentation de 3,5 à 5,5 VCC
• Connectez le fil noir (V-) à la masse
• Le voyant doit partager une masse commune avec la source de données série

Entrée de données :

• Connectez le fil vert (entrée de données) à la sortie de données série du microcontrôleur
• La tension de l’entrée de données doit se situer à ±0,5 V de V+

Sortie de données :

• Le fil blanc de sortie de données permet de chaîner plusieurs voyants. Vous pouvez ainsi commander plusieurs voyants à partir d’une seule broche de sortie série
• Pour réaliser le chaînage, connectez le fil de sortie de données au fil vert d’entrée de données du voyantr suivant
• Si vous n’utilisez pas le fil de sortie de données, utilisez de la gaine thermorétractable fournie pour isoler la broche exposée du connecteur

Guides

• Guide d’utilisation du voyant RGB (traduit en français)

Catégories de forum pertinentes

Blue Robotics Forums – Lights

Caractéristiques techniques

Paramètre	Valeur
Performances
Profondeur nominale maximale (eau de mer)	1000 m	3280 ft
Température de fonctionnement	-40 to 60°C	-40 to 140°F
Électrique
Tension d’alimentation (V in)	3.5–5.5 VDC
Tension d’entrée du niveau logique	Vin ±0.5 VDC
Courant maximal	36 mA
Interfaces
Brochage	Red – Vin Black – GND Green – Data in White – Data out
Bibliothèques logicielles	Adafruit NeoPixel Library FastLed Compatible with most WS2812B (NeoPixel) libraries
Ordre des couleurs	RGB
Câbles et connecteurs
Longueur des fils	260 mm
Section du fil	28 AWG
Connecteurs	Single 0.1″ female header pins (Vin, GND, Data in) Single 0.1″ male header pin (Data out)
Outils
Clé de traversée compatible	M10 (BR-100977-010)
Couple d’installation recommandé	3.5 N⋅m
Caractéristiques physiques
Diamètre de trou traversant recommandé	10.2 mm
Filetage de traversée	M10 x 1.5
Longueur du filetage de traversée	20 mm
Méplats pour clé de la traversée/de l’écrou	16 mm
Hauteur totale assemblée depuis le bouchon d’extrémité	16.2 mm
Diamètre extérieur total	18 mm
Dimension du joint torique de traversée	AS568-013 Buna-N 70A
Matériau de la traversée	Aluminum 7075-T6, type III anodized
Matériaux en contact avec l’eau	Aluminum 7075-T6 Buna-N rubber Molykote 111 compound Polycarbonate
Poids dans l’air (sans écrou)	10 g
Poids dans l’eau (sans écrou)	6.6 g
