Pénétrateur WetLink Penetrator

Le WetLink Penetrator (WLP) est la nouvelle génération de pénétrateurs, permettant une étanchéité à faible coût, haute pression et haute fiabilité des câbles électriques lorsqu’ils pénètrent dans des boîtiers ou d’autres dispositifs. Conçu pour une profondeur nominale de 1 000 mètres , le WetLink Penetrator coûte nettement moins cher que les connecteurs ou pénétrateurs sous-marins, tout en offrant une fiabilité éprouvée sur laquelle vous pouvez compter.

Le WetLink Penetrator s’installe en quelques secondes et ne nécessite ni adhésif, ni composé d’enrobage, ni moulage en caoutchouc. C’est la solution la plus simple à utiliser qui soit !

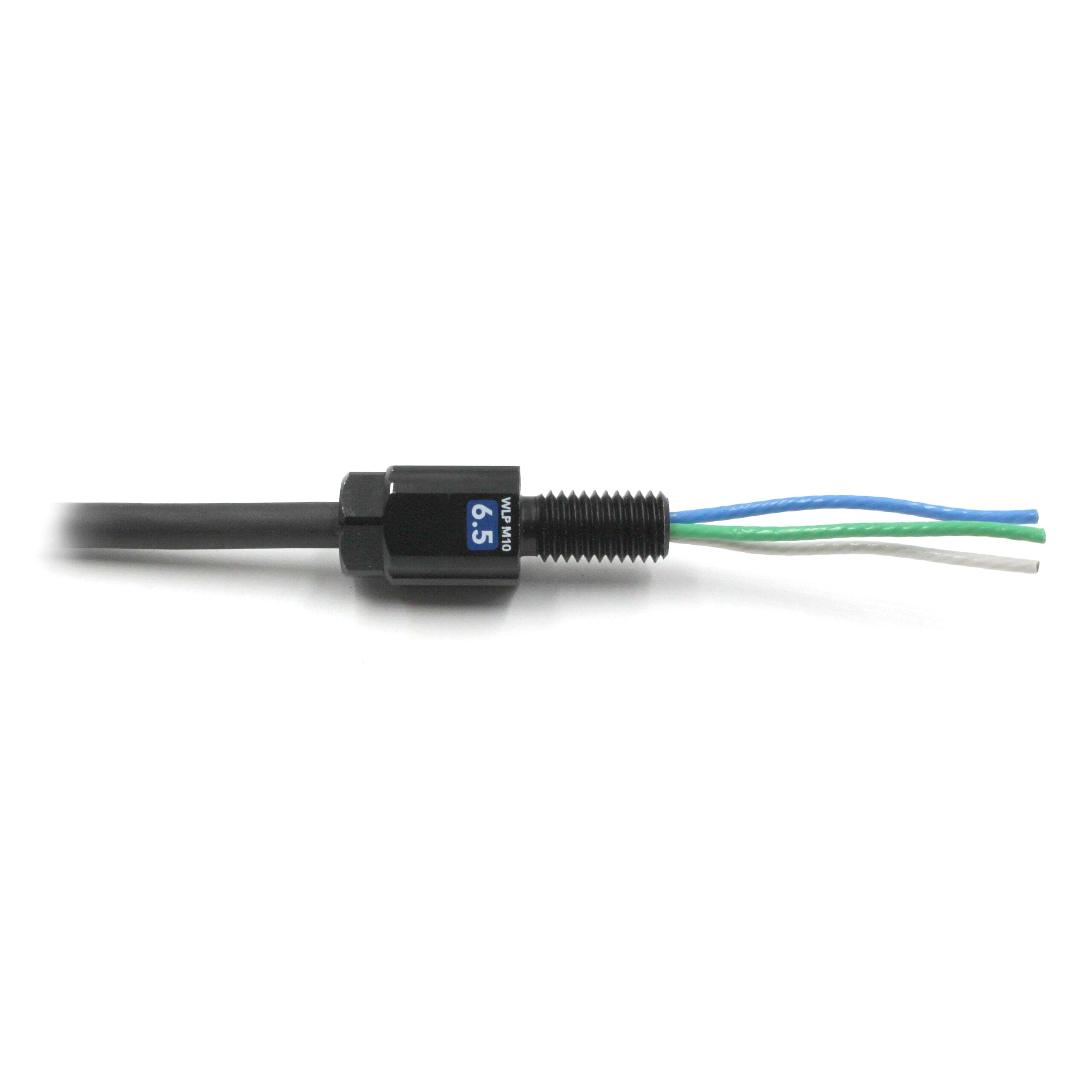

Le principe du WetLink Penetrator est simple : un câble et un joint en caoutchouc sont installés dans une cloison étanche, puis comprimés de manière à former un joint à haute pression. Cette pression maintient également le câble en place et le protège contre les tractions ou les arrachements.

Malgré la simplicité du concept, nous avons accordé une grande attention aux détails afin de garantir une fiabilité absolue. Le WetLink Penetrator a été soumis à un processus rigoureux de tests et de validation au cours duquel nous avons testé des milliers d’échantillons dans des conditions extrêmes : haute pression, températures élevées et basses, courant électrique intense, vieillissement accéléré et contraintes mécaniques. Nos résultats démontrent une fiabilité sur laquelle vous pouvez compter pour votre application.

Le WetLink Penetrator peut être utilisé sur divers types de câbles, mais sa conception a été officiellement testée et validée sur des câbles spécifiques. Nos spécifications officielles ne s’appliquent que lorsqu’il est utilisé sur des câbles testés et validés, que vous pouvez consulter dans l’onglet « Détails techniques ». N’hésitez pas à consulter notre guide « Comment choisir un pénétrateur WetLink » pour obtenir des conseils détaillés sur la manière de sélectionner le pénétrateur WetLink adapté à votre câble.

Le pénétrateur WetLink peut être assemblé à l’aide d’outils manuels courants, mais nous vous recommandons d’utiliser la clé WLP Plug Wrench et le bloc d’assemblage WLP Assembly Block pour faciliter le montage, en particulier si vous devez en assembler plusieurs !

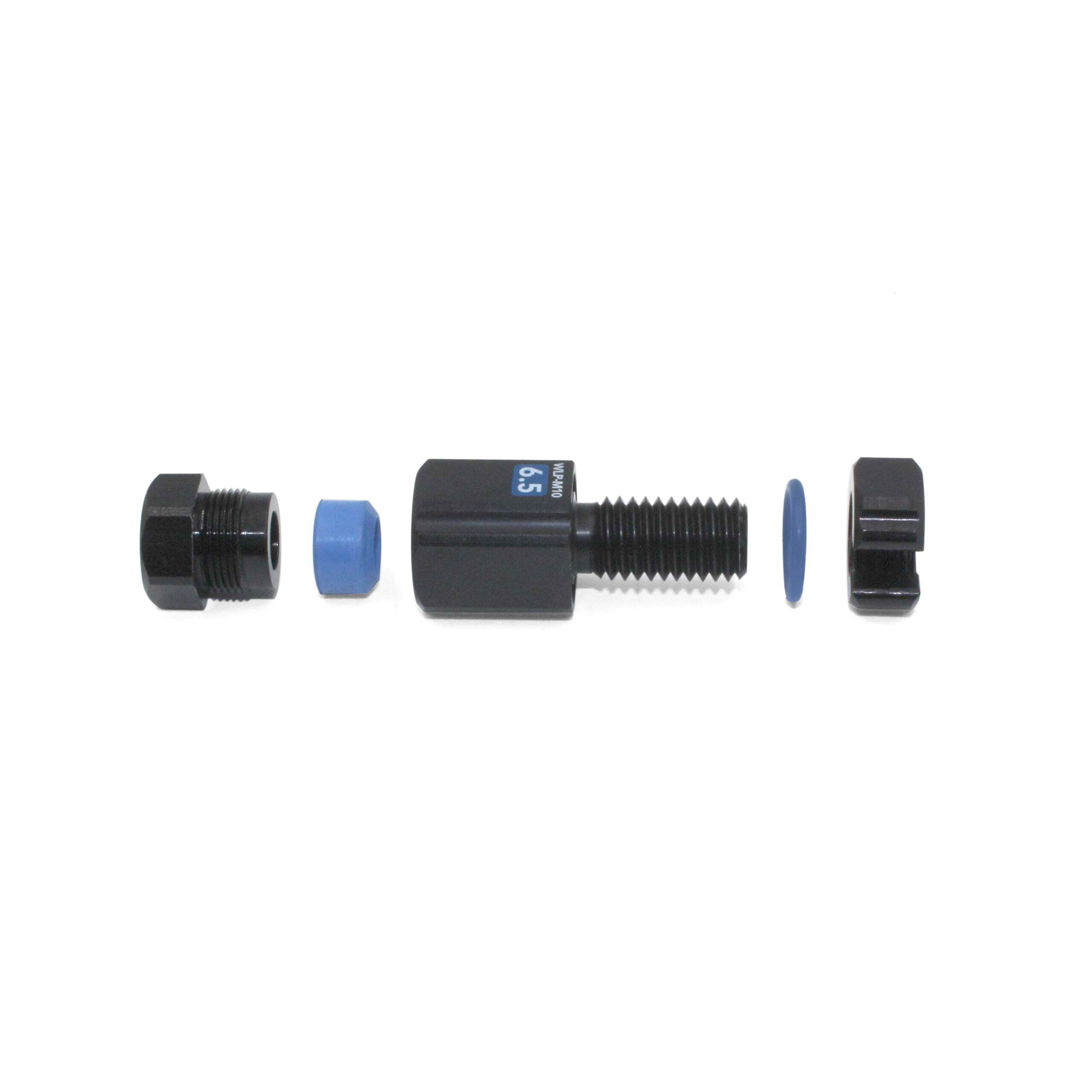

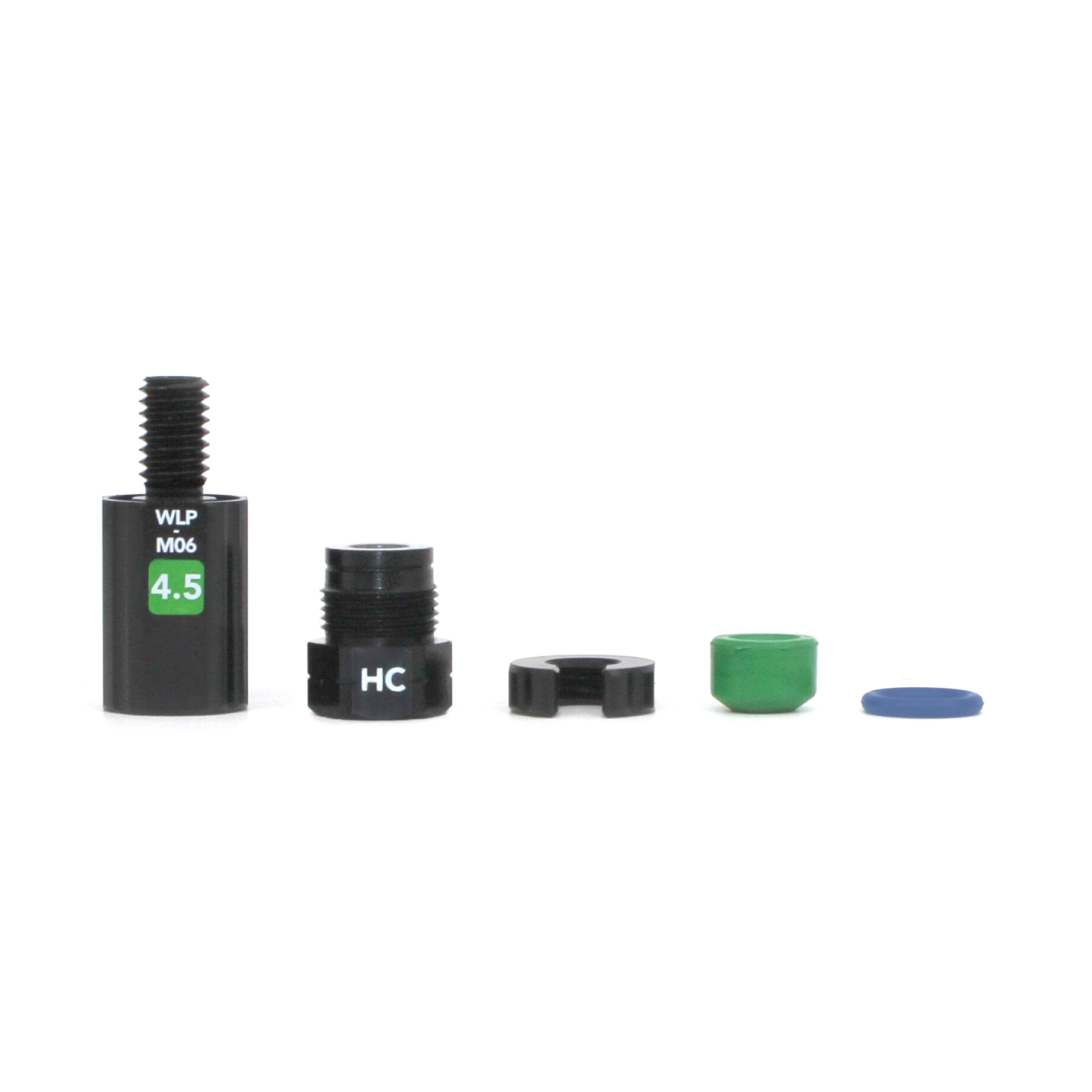

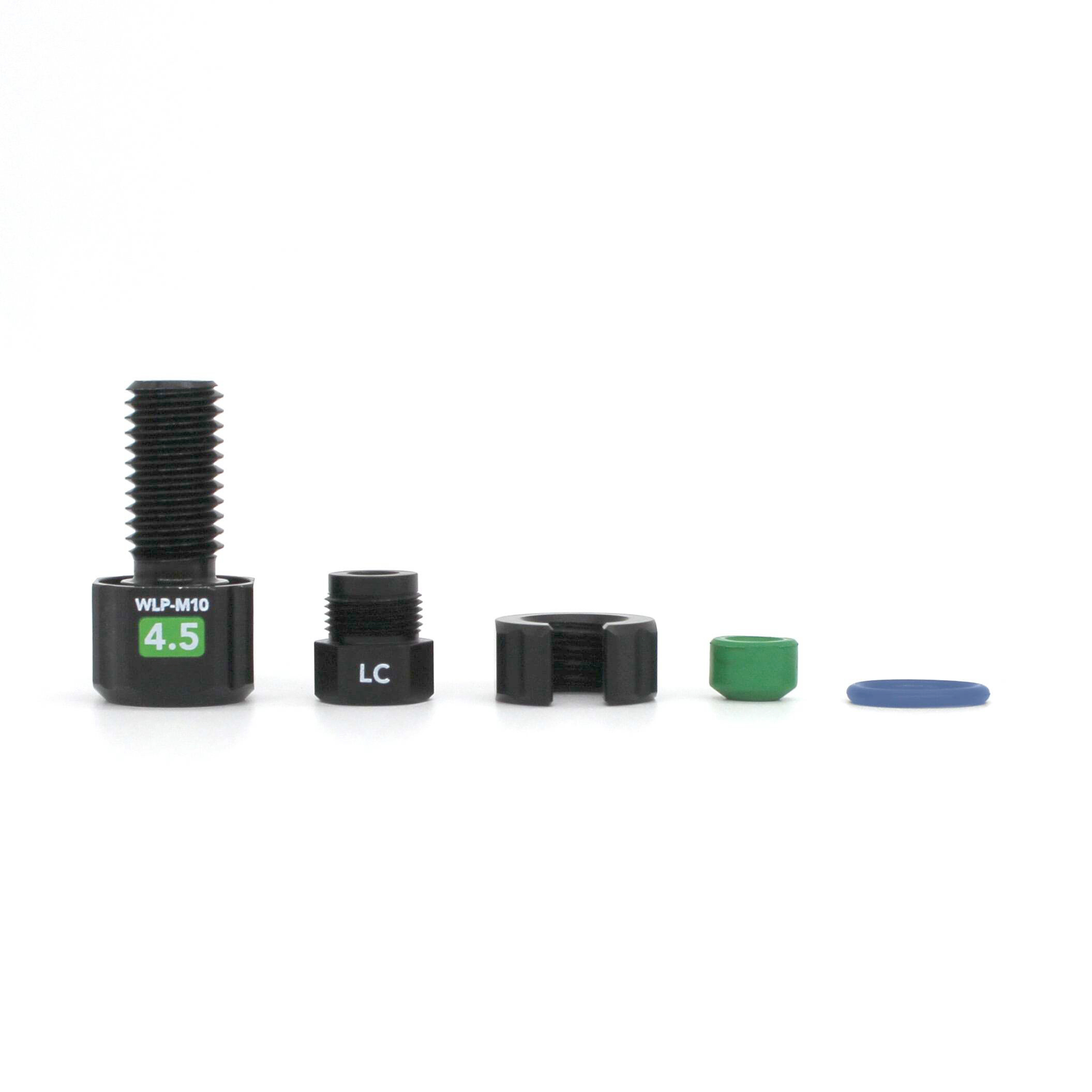

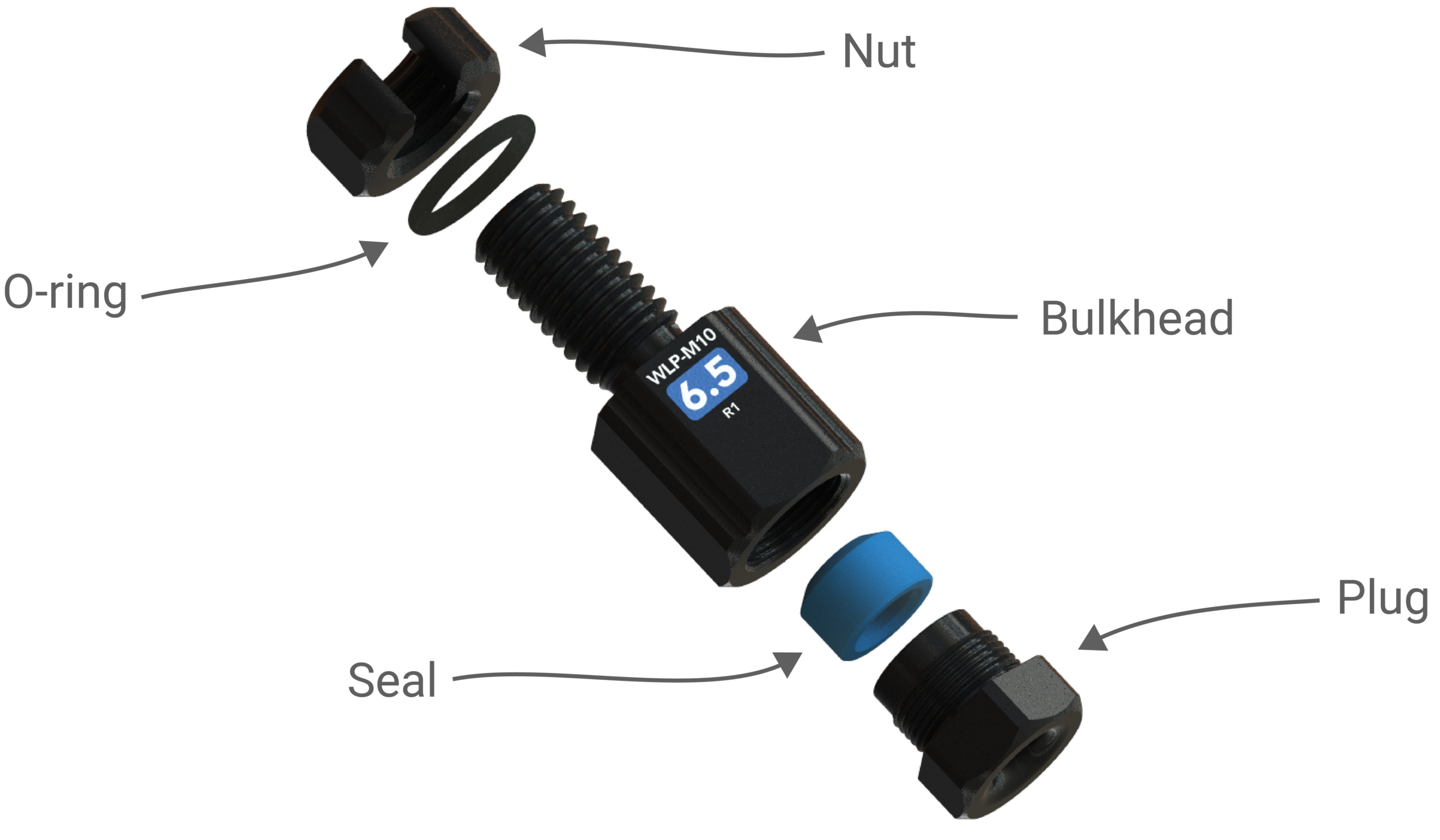

Contenu

Pour chaque unité, les éléments suivants sont fournis en fonction du diamètre de câble et de la taille de pénétrateur sélectionnés.

• 1 x pénétrateur WLP
• 1 x fiche WLP
• 1 x joint WLP
• 1 x écrou WLP
• 1 x joint torique

Guide

• Guide d’installation pénétrateurs Wetlink (traduit en français)
• Comment choisir un pénétrateur Wetlink (traduit en français)

Catégorie de forum correspondante

Blue Robotics Forums – Wetlink Products

Caractéristiques techniques

Paramètre	Valeur
Profondeur maximale testée (eau de mer)¹	1000 m / 3280 ft
Durée de vie de conception¹ ²	3 years or 500 cycles to rated depth
Recommandations de réutilisation (lien)
Traversée et fiche	reusable up to 3 times
Joint	not reusable
¹ À titre indicatif uniquement ; les performances peuvent varier selon l’application et la construction du câble. Il appartient au client de vérifier l’adéquation à son application. ² La durée de vie de conception a servi à définir les essais en environnement accéléré et ne correspond pas à la période de garantie.

---

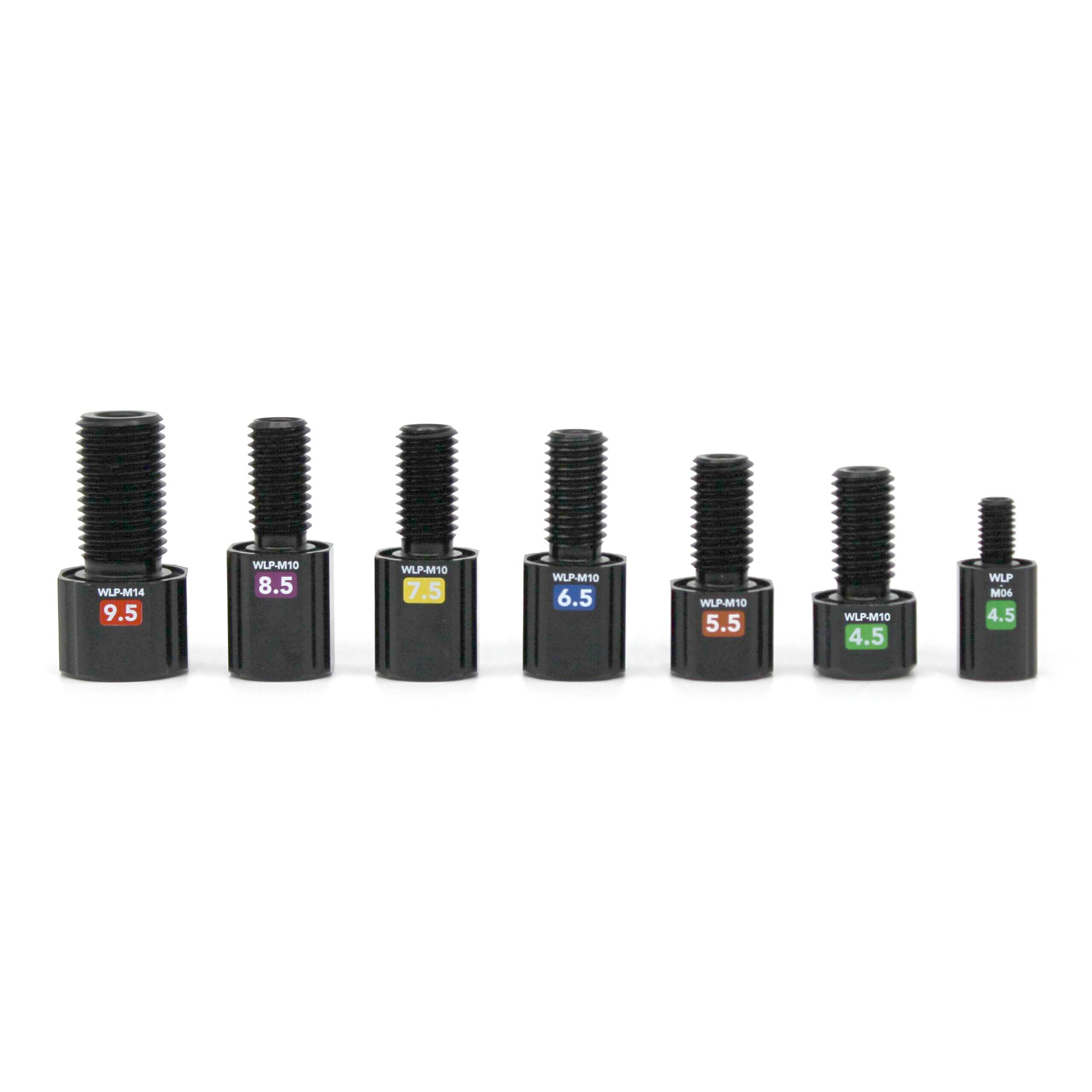

Dimension du joint		Dimensions des traversées	Diamètre d’alésage du conducteur	Compression de la fiche	Plage de diamètre de gaine	Référence
	4.5	M06	3.3 mm	High (HC)	4.0 ± 0.3 mm	BR-100870-345
		M10				BR-100870-145
		M06		Low (LC)	4.5 ± 0.3 mm	BR-100870-245
		M10				BR-100870-045
	5.5	M10	4.0 mm	High (HC)	5.0 ± 0.3 mm	BR-100870-155
				Faible (LC)	5.5 ± 0.3 mm	BR-100870-055
	6.5	M10	4.8 mm	High (HC)	6.0 ± 0.3 mm	BR-100870-165
				Faible (LC)	6.5 ± 0.3 mm	BR-100870-065
	7.5	M10	5.7 mm	High (HC)	7.0 ± 0.3 mm	BR-100870-175
				Faible (LC)	7.5 ± 0.3 mm	BR-100870-075
	8.5	M10	6.5 mm	High (HC)	8.0 ± 0.3 mm	BR-100870-185
				Faible (LC)	8.5 ± 0.3 mm	BR-100870-085
	9.5	M14	7.5 mm	High (HC)	9.0 ± 0.3 mm	BR-100870-195
				Faible (LC)	9.5 ± 0.3 mm	BR-100870-095

---

Dimension du joint	Dimension de la traversée	Clé de traversée	Taille des méplats de la traversée/de l’écrou	Couple d’installation de la traversée	Clé pour fiche	Taille de l’hexagone de la fiche	Couple d’installation de la fiche ²
4.5	M06	M06 (BR-100977-006)	12 mm	1 N⋅m	11 mm (BR-100369-011)	11 mm	~14 N⋅m
4.5	M10	M10 (BR-100977-010)	16 mm	3.5 N⋅m	11 mm (BR-100369-011)	11 mm	~14 N⋅m
5.5, 6.5, 7.5, 8.5	M10	M10 (BR-100977-010)	16 mm	3.5 N⋅m	14 mm (BR-100369-014)	14 mm	~14 N⋅m
9.5	M14	M14 (BR-100977-014)	20 mm	3.5 N⋅m	18 mm (BR-100369-018)	18 mm	~20 N⋅m
¹ Le bloc d’assemblage des pénétrateurs WetLink est compatible avec toutes les dimensions de pénétrateurs WetLink. ² Le couple d’installation est approximatif. Le couple réel nécessaire pour mettre complètement la fiche en place varie selon le câble.

---

Pénétrateur WetLink compatible	Nom / référence du câble	Fabricant	Application	Diamètre de gaine	Matériau de la gaine	Conducteurs	Courant testé¹	Tension nominale	Température maximale recommandée²
M06-4.5mm-HC M10-4.5mm-HC	Fathom Slim Tether	Blue Robotics	Tether	4.0 mm	PUR Foam	1x UTP 26AWG	–	–	50°C
M06-4.5mm-LC M10-4.5mm-LC	Lumen/Gripper Cable	Blue Robotics	Power / PWM	4.5 mm	PUR	3x 22AWG	–	–	60°C
	Câble Ping	Blue Robotics	Power / Serial	4.5 mm	PUR	4x 24AWG	–	–	60°C
M10-5.5mm-LC	chainflex® control cable CF9 (CF9-02-06)	IGUS	Power / Signal	5.4 mm	TPE	6x 24AWG	–	300 V	60°C
	Câble Ping360	Blue Robotics	Power / Ethernet	5.5 mm	PUR	3x UTP 26AWG	–	–	50°C
M10-6.5mm-LC	T200 Thruster Cable	Blue Robotics	Power	6.4 mm	PUR	3x 16AWG	48 A	–	60°C
	Etherline® (2170300)	LAPP	Cat5e	6.3 mm	PUR	4x S/FTP 26AWG	–	1000 V	60°C
M10-7.5mm-HC	Fathom ROV Tether	Blue Robotics	Cat5 / Tether	7.8 mm	PUR Foam	4x UTP 26AWG	–	–	50°C
M10-7.5mm-LC	Ethernet and Power Cable	Blue Robotics	Cat5 + Power	7.5 mm	PUR	4x UTP 26AWG + 2x 22AWG	–	–	60°C
M10-8.5mm-HC	chainflex® control cable CF9 (CF9-02-12)	IGUS	Power / Signal	7.7 mm	TPE	12x 24AWG	–	300 V	60°C
M10-8.5mm-LC	High Power Cable	Blue Robotics	Power	8.3 mm	PUR	2x 12AWG	60 A	–	60°C
M14-9.5mm-HC	T500 Thruster Cable	Blue Robotics	Power	9.0 mm	PUR	3x 12AWG	100 A	–	60°C
¹ Intensités nominales évaluées à température ambiante dans l’eau. ² Des températures élevées prolongées peuvent entraîner une perte de performances à long terme.

---

Dimension de la traversée	M06	M10	M14
Dimensions du joint (A)	4.5	4.5, 5.5, 6.5, 7.5, 8.5	9.5
Filetage de traversée (B)	M6 x 1	M10 x 1.5	M14 x 1.5
Longueur du filetage de traversée (C)	10 mm	20 mm	25 mm
Hauteur assemblée depuis le bouchon d’extrémité (D)	23.5 mm	18–26 mm	23 mm
Diamètre extérieur total (E)	13 mm	18 mm	22 mm
Dimension du joint torique (F)	1.5 x 7 mm Buna-N 70A	AS568-013 Buna-N 70A	1.5×15 mm Buna-N 70A
Hauteur de l’écrou (G)	4 mm	8 mm	8 mm
Largeur de la rainure de l’écrou (H)	3.5 mm	5 mm	9 mm
Dimension du trou d’installation (orifice)
Trou de passage	6.0–6.2 mm	10.0–10.2 mm	14.0–14.2 mm
Taraudé	M6 x 1	M10 x 1.5	M14 x 1.5
Poids assemblé dans l’air (sans câble)	7.6 g	13.9–15.6 g	24.9 g
Poids assemblé dans l’eau (sans câble)	5.1 g	10.2–10.7 g	16.4 g
Matériau du joint	FKM
Plage de température du matériau du joint	-25°C to 200°C
Matériau de la traversée / fiche	Aluminum 7075-T6, type III anodized

---

Paramètre	Valeur
Nombre minimal d’échantillons d’essai	36
Pression d’essai	1000 msw
Nombre de cycles	500 cycles
Températures de l’eau sous pression	2°C to 40°C
Cycles de choc thermique dans l’air	-30°C to 70°C
Contrainte axiale du câble (10 cycles)	3.5 to 7.5 kg
Contraintes radiale et torsionnelle du câble	Yes
Courant testé sous pression (le cas échéant)	Yes
Essai diélectrique 1000 V et test de continuité	Yes
Essai de vieillissement accéléré	Yes
*Valeurs d’essai fournies à titre indicatif uniquement ; il appartient au client de vérifier l’adéquation à son application.
