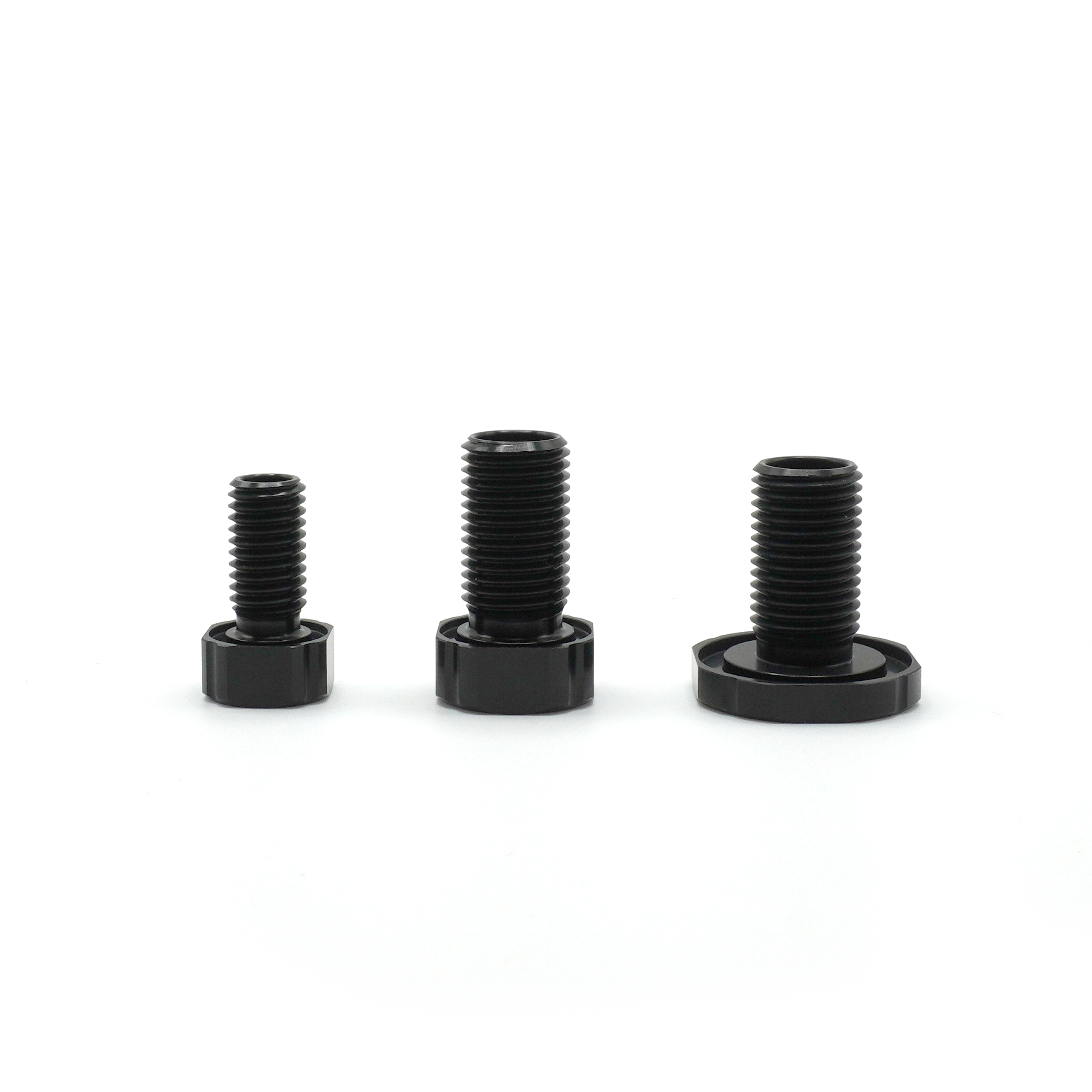

Adaptateurs inter séries WetLink

Vous disposez d’un pénétrateur de la bonne taille, mais le trou n’est pas adapté ? Utilisez ces adaptateurs de pénétrateur ! Il vous suffit d’installer le pénétrateur dans l’adaptateur, puis d’installer l’adaptateur dans le trou. Nous proposons des adaptateurs pour les tailles suivantes :

• M06 à M10
• M10 à M14
• De M10 à M14 surdimensionné pour BlueBoat

Ces adaptateurs ne permettent toutefois pas d’adapter un passe-cloison plus grand à un trou plus petit !

Contenu

• 1 x adaptateur de passe-cloison (de la taille sélectionnée)
• 1 x écrou
• 1 x joint torique

Mise en route rapide

1. Prenez le joint torique fourni avec le pénétrateur que vous souhaitez installer et appliquez une fine couche de graisse silicone. Installez-le dans la gorge située sous le pénétrateur.

2. Installez ce pénétrateur dans l’adaptateur de pénétrateur.

3. Prenez le joint torique fourni avec l’adaptateur de pénétrateur et appliquez une fine couche de graisse silicone. Installez-le dans la gorge située sous l’adaptateur.

4. Installez l’adaptateur dans le trou.

Communauté

Forums Blue Robotics – Produits WetLink

Caractéristiques techniques

M06 vers M10	M10 to M14	Oversized M10 to M14 for BlueBoat

---

Adaptateur de traversée	M06 vers M10	M10 vers M14	M10 surdimensionné vers M14
Référence	BR-102851	BR-102909	BR-102910
Performances
Profondeur nominale	1000 msw
Durée de vie de conception¹	3 years or 500 cycles to rated depth
Plage de température	-40 to 60°C / -40 to 140°F
Outils
Clé de traversée compatible	M10 wrench (BR-100977-010)	M14 wrench (BR-100977-014)	M14 wrench (BR-100977-014) (nut only)
Couple d’installation recommandé	3.5 N⋅m
Caractéristiques physiques
Diamètre de trou traversant recommandé	10.2 mm	14.2 mm	14.2 mm
Filetage intérieur de la traversée	M06 x 1 mm	M10 x 1.5 mm	M10 x 1.5 mm
Filetage extérieur de la traversée	M10 x 1.5 mm	M14 x 1.5 mm	M14 x 1.5 mm
Longueur du filetage de traversée	20 mm	25 mm	25 mm
Méplats pour clé de la traversée/de l’écrou	16 mm	20 mm	28 mm (bulkhead) 20 mm (nut)
Hauteur totale assemblée depuis le bouchon d’extrémité	8 mm	8.5 mm	5 mm
Diamètre extérieur total	18 mm	22 mm	30 mm
Dimension du joint torique de traversée	AS568-013 Buna-N 70A	1.5×15 mm Buna-N 70A	AS568-117 Buna-N 70A
Matériaux en contact avec l’eau	Aluminum 7075-T6, type III anodized Buna-N rubber Molykote 111 compound
Poids dans l’air (sans écrou)	4.4 g	6.7 g	11.4 g
¹ La durée de vie de conception a servi à définir les essais en environnement accéléré et ne correspond pas à la période de garantie.
