Bouchons WetLink
Bouchons WetLink – Image 2
Blue Robotics

Bouchons WetLink

Connectez-vous pour accéder aux prix professionnels

Cet ensemble « WetLink Penetrator Blank » ( bouchon Wetlink ) sert à obturer tout orifice inutilisé de votre caisson étanche. Chaque ensemble comprend un pénétrateur bouchon, un joint torique et un écrou. Il est conçu pour une profondeur de 1 000 mètres  ! Nous vous recommandons d’utiliser la clé pour pénétrateur afin de faciliter l’installation !

Se connecter ou créer un compte

UGS : WLP-BLANK-VP Catégories : , Marque :

Description

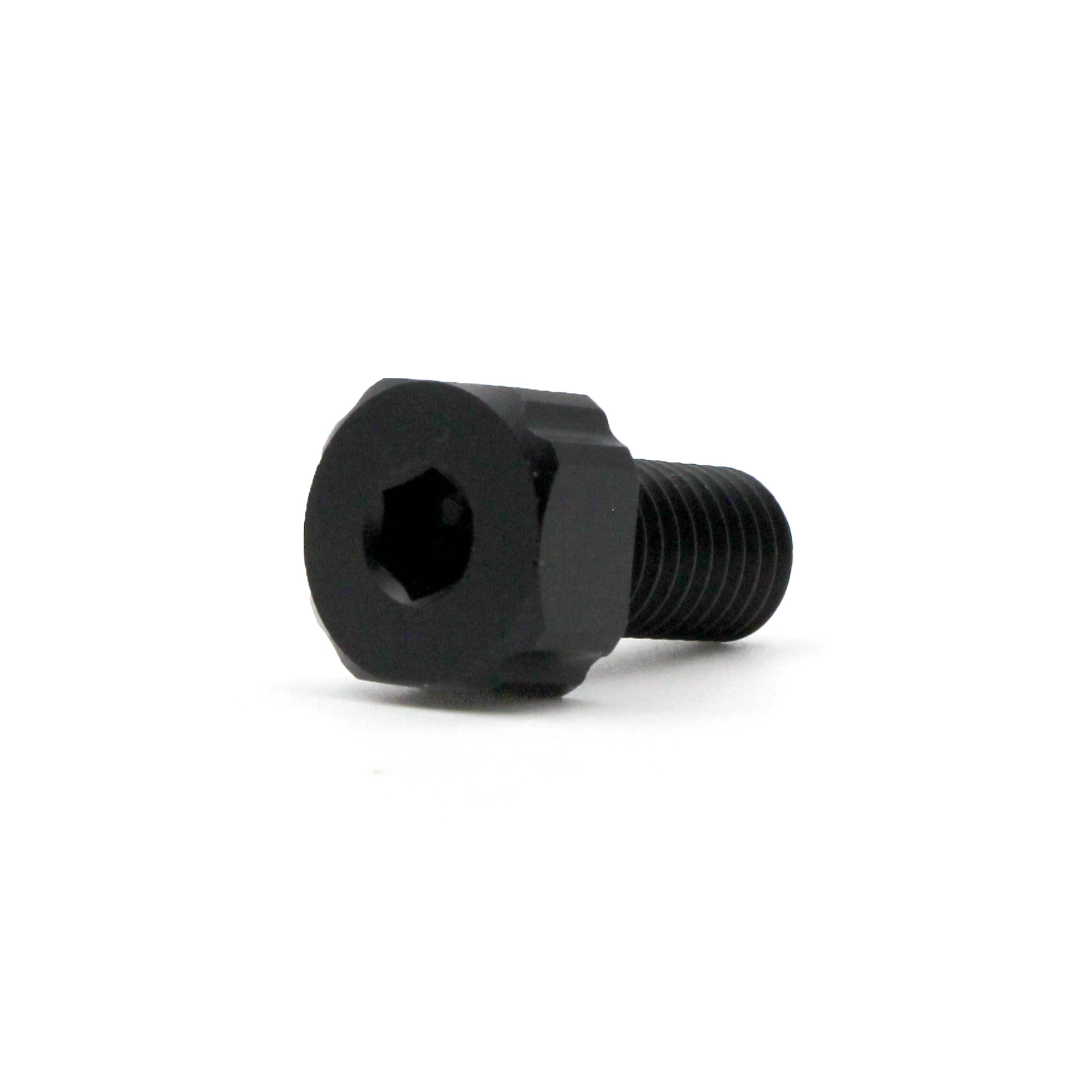

Ce bouchon permet d’obturer un trou supplémentaire sur un boîtier étanche ! Ce bouchon est doté d’un emboîtement hexagonal pour faciliter son installation !

Contenu

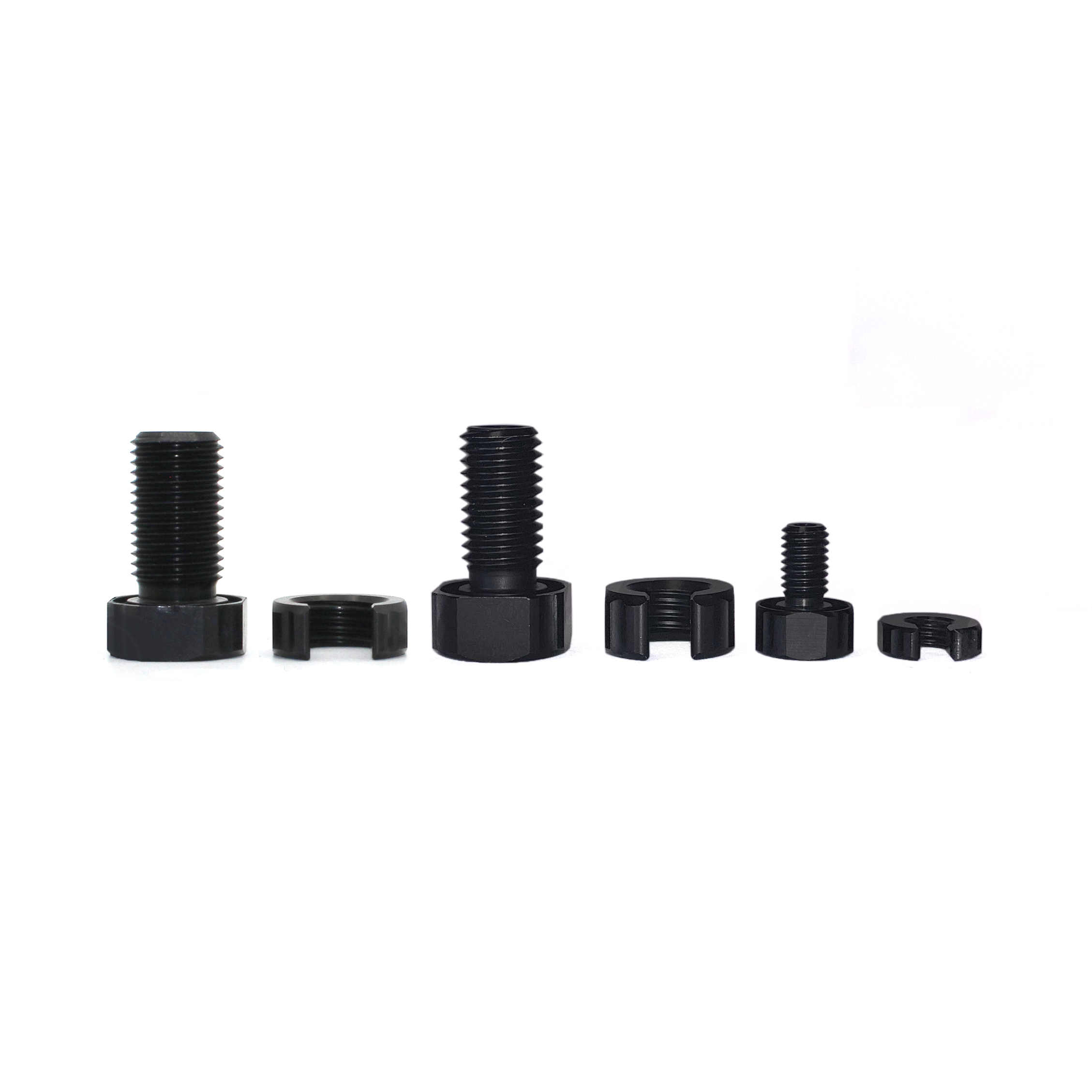

Pour chaque unité, les éléments suivants sont fournis en fonction de la taille de bouchon sélectionnée.

  • 1 x bouchon WLP
  • 1 x écrou WLP
  • 1 x joint torique

Assistance

Blue Robotics Forums – Produits WetLink

Caractéristiques techniques

Paramètre Filetage M06 Filetage M10 Filetage M14
Référence BR-100434-006 BR-100434-010 BR-100434-014
Caractéristiques de performance
Profondeur nominale maximale (eau de mer) 1000 m / 3280 ft
Durée de vie de conception¹ 3 years or 500 cycles to rated depth
Plage de température -40 to 60°C / -40 to 140°F
Outils
Clé de traversée compatible BR-100977-006 BR-100977-010 BR-100977-014
Caractéristiques physiques
Dimension du filetage de traversée M6 M10 M14
Pas du filetage de traversée 1 mm 1.5 mm 1.5 mm
Méplats pour clé de la traversée/de l’écrou 12 mm 16 mm 20 mm
Clé hexagonale 3 mm 6 mm 6 mm
Dimension du joint torique 1.5 x 7 mm Buna-N 70A AS568-013 Buna-N 70A 1.5 x 15 mm Buna-N 70A
Hauteur totale assemblée depuis le bouchon d’extrémité 6 mm 8 mm 8 mm
Longueur totale du filetage 10 mm 20 mm 25 mm
Diamètre extérieur total 13 mm 18 mm 22 mm
Diamètre de trou traversant recommandé 6.2 mm 10.2 mm 14.2 mm
Matériau de la traversée Aluminum 7075-T6, type III anodized
Poids dans l’air (sans écrou) 2.3 g 6.6 g 11.8 g
Poids dans l’eau (sans écrou) 1.5 g 4.2 g 9.3 g
Couple d’installation recommandé (traversée ou écrou) 1 N⋅m 3.5 N⋅m 3.5 N⋅m
¹ La durée de vie de conception a servi à définir les essais en environnement accéléré et ne correspond pas à la période de garantie.

Lien vers la page BlueRobotics

Voir la page du produit sur le site BlueRobotics

Informations complémentaires

Poids 0,05 kg
