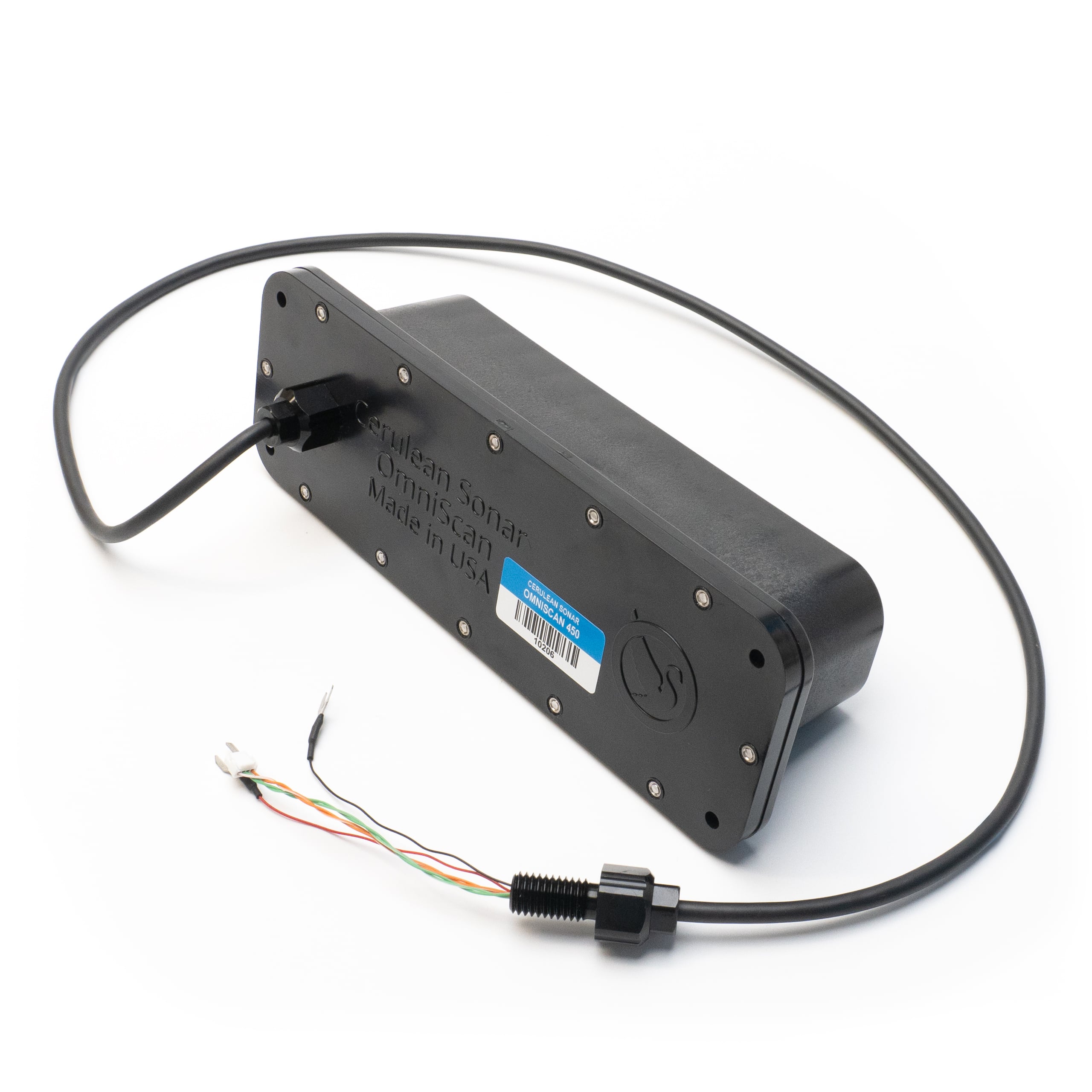

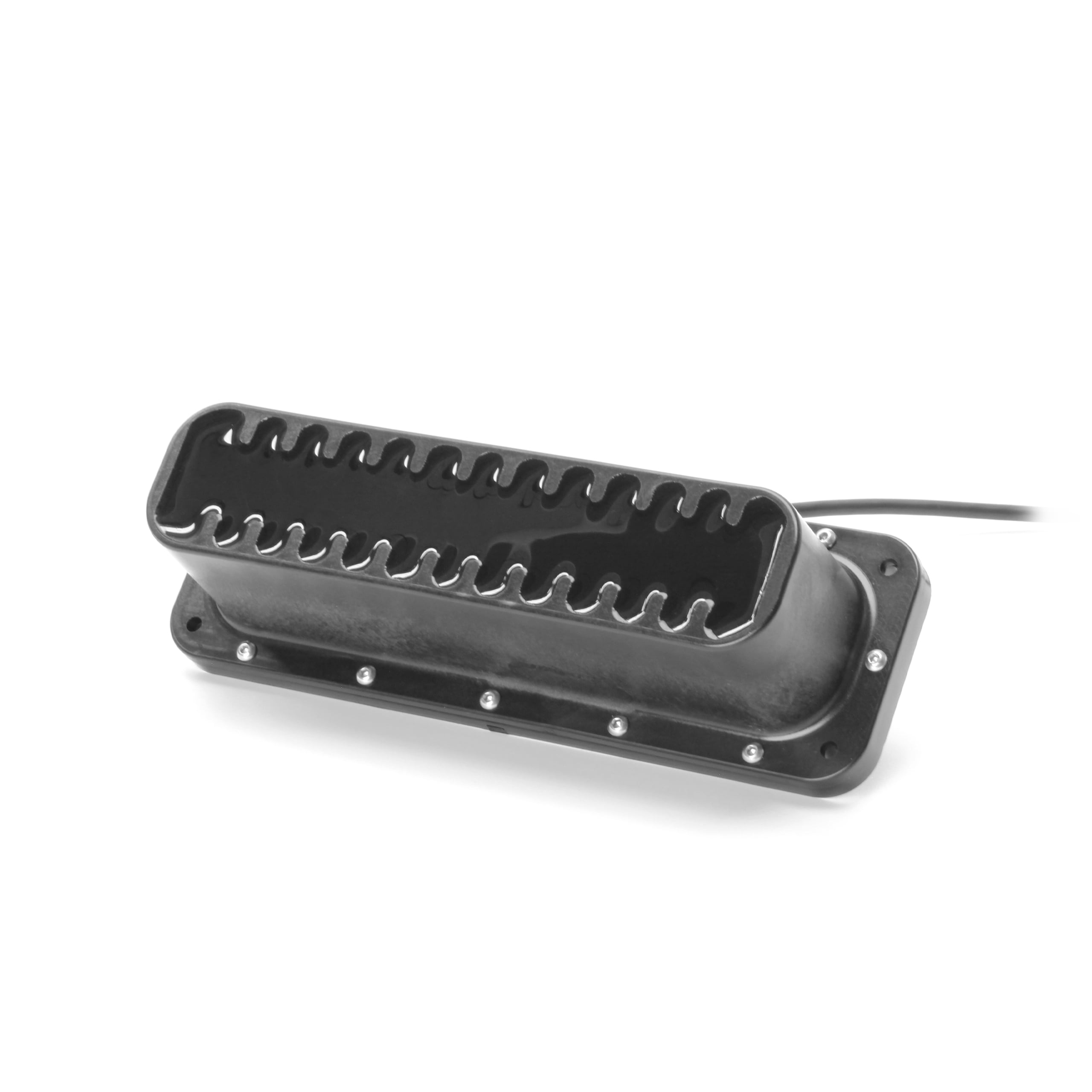

Sonar imageur Omniscan 450 FS Cerulean

Connectez-vous pour accéder aux prix professionnels

Ce sonar d’imagerie dispose d’une longue portée de 120 mètres et d’une largeur de faisceau vertical importante de 50 degrés, ce qui le rend idéal pour identifier des cibles situées sur les fonds marins et s’y diriger. Il est livré avec un support de fixation et tout le matériel nécessaire pour une installation rapide sur le BlueROV2. Il peut être utilisé seul ou combiné à d’autres unités pour permettre le suivi de mouvement en 2D dans SonarView.

Un commutateur Ethernet est nécessaire pour son fonctionnement avec le BlueROV2.

Se connecter ou créer un compte

UGS : BR-103513-100 Catégories : , Marque :

Description

Les sonars d’imagerie traditionnels s’appuient sur un balayage mécanique pour générer une image des fonds marins. Le sonar d’imagerie Omniscan 450 FS adopte une approche totalement différente : il confie le balayage au pilote du ROV.

Au lieu d’attendre qu’un scanner mécanique balaye lentement une zone, l’Omniscan 450 FS construit une image de manière dynamique au fur et à mesure que le ROV se déplace. Cela signifie que vous pouvez vous concentrer instantanément sur des zones d’intérêt spécifiques. Le logiciel SonarView de Cerulean « dessine » l’image en temps réel, offrant ainsi aux pilotes un contrôle total sur l’emplacement et la manière dont ils effectuent le balayage.

Explorer et naviguer : voir l'invisible

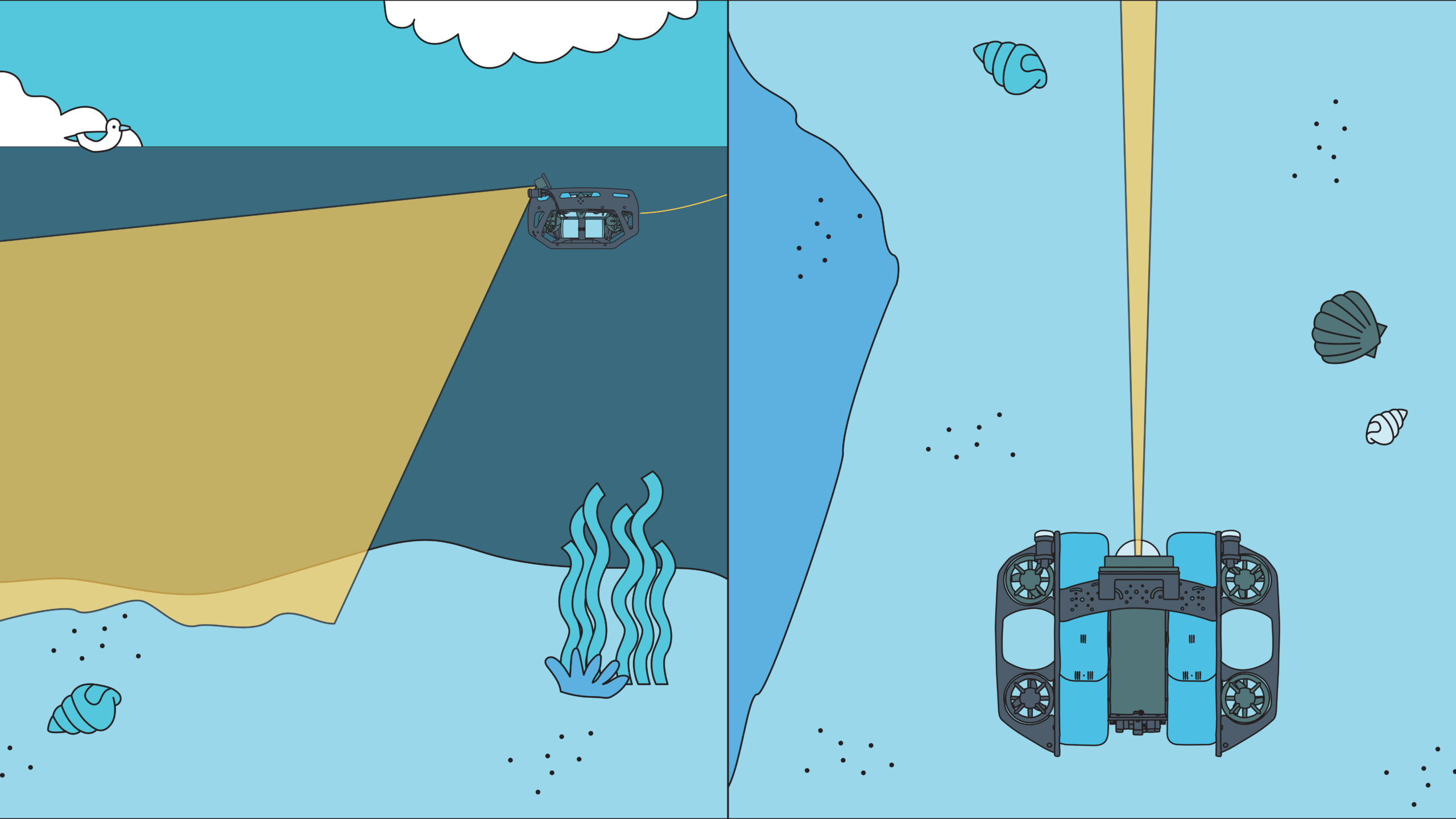

L’Omniscan 450 FS offre une portée de 120 mètres, ce qui vous permet de détecter des cibles bien au-delà de la portée du ROV. Son angle de faisceau vertical de 50 degrés vous garantit de pouvoir voir des objets situés bien en dessous du ROV, même lorsque celui-ci opère à une grande distance du fond marin

Cet Omniscan 450 FS vous aide à localiser et à approcher facilement les cibles, ce qui en fait l’outil idéal pour la recherche d’épaves et la navigation. Il révèle des détails que d’autres sonars d’imagerie pourraient négliger et peut vous aider à localiser des objets difficiles à détecter.

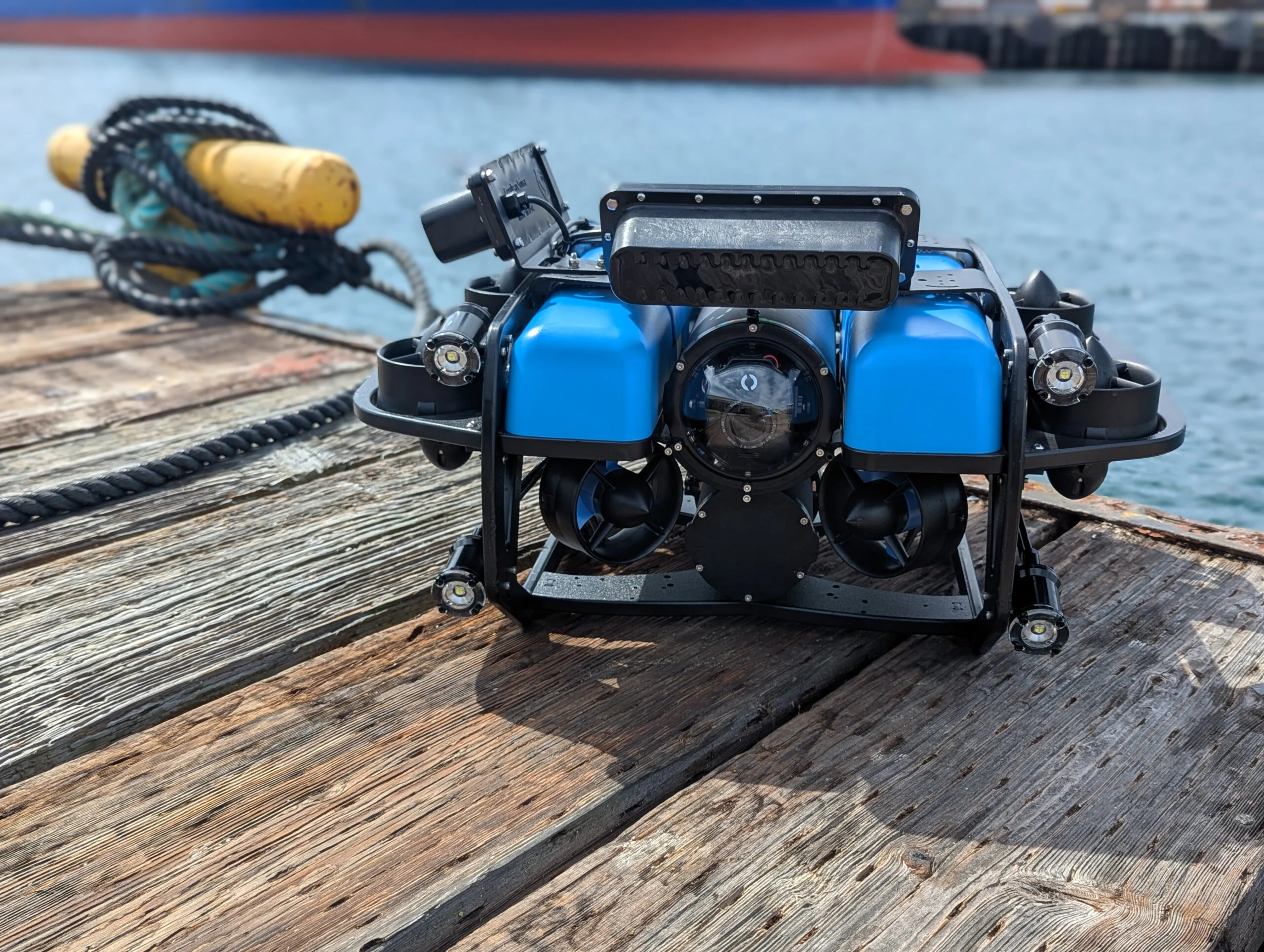

Conçu pour le BlueROV2

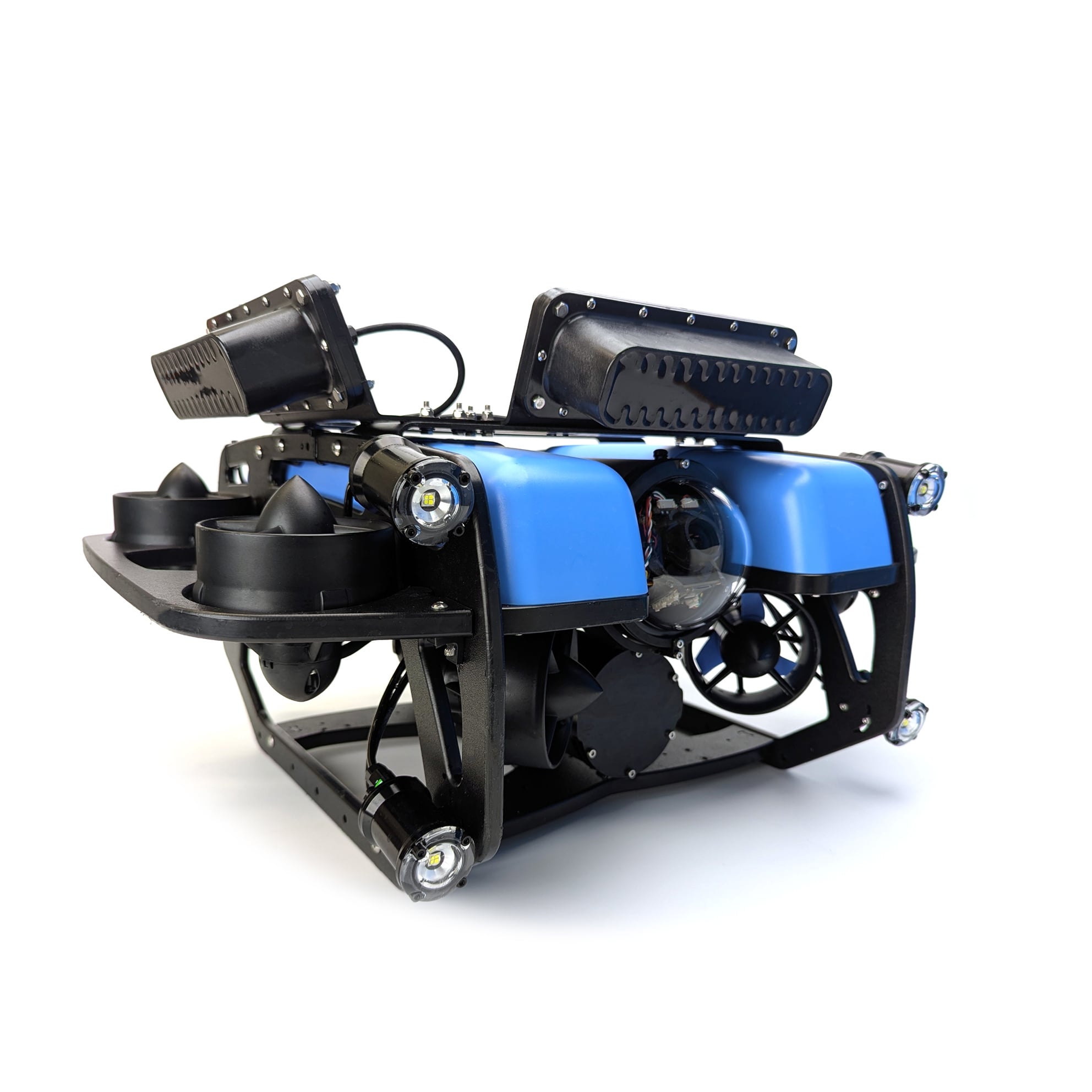

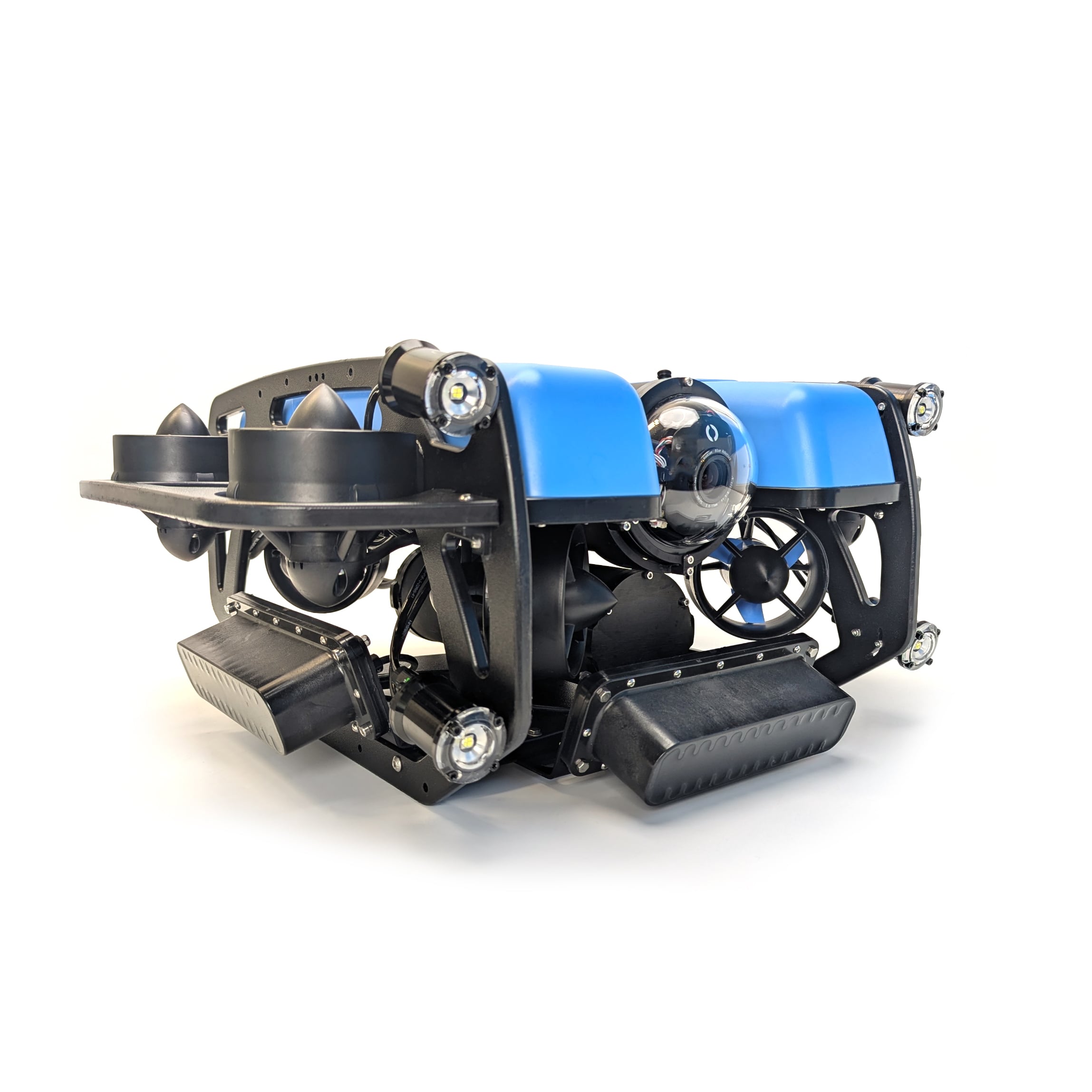

L’Omniscan 450 FS comprend la quasi-totalité des éléments nécessaires à une installation aisée sur le BlueROV2, mais vous aurez besoin de quelques éléments supplémentaires pour commencer : un commutateur Ethernet pour un fonctionnement optimal et une  galerie de toit (!) si vous souhaitez monter le sonar au dessus du BlueROV2. L’Omniscan 450 FS peut également être fixé sur le panneau inférieur du ROV en perçant quelques trous. Consultez le guide d’intégration pour obtenir toutes les informations nécessaires.

Si vous avez acheté l’Omniscan 450 FS directement auprès de Cerulean, vous pourriez être intéressé par notre support de montage autonome.

L’Omniscan 450 FS est également certifié pour une profondeur de 100 mètres, à l’instar de notre modèle standard BlueROV2.

Bénéficiez de puissantes fonctionnalités de numérisation

L’Omniscan 450 FS peut être associé à un log de vitesse Doppler (DVL) pour permettre le suivi de mouvement en 2D dans SonarView. Grâce au suivi de mouvement en 2D, le balayage est à la fois translationnel et rotationnel.

L’utilisation d’une paire de sonars Omniscan 450 FS, l’un orienté vers l’avant et l’autre à 90 degrés de chaque côté, permet également de bénéficier d’un suivi de mouvement 2D complet dans SonarView de Cerulean.

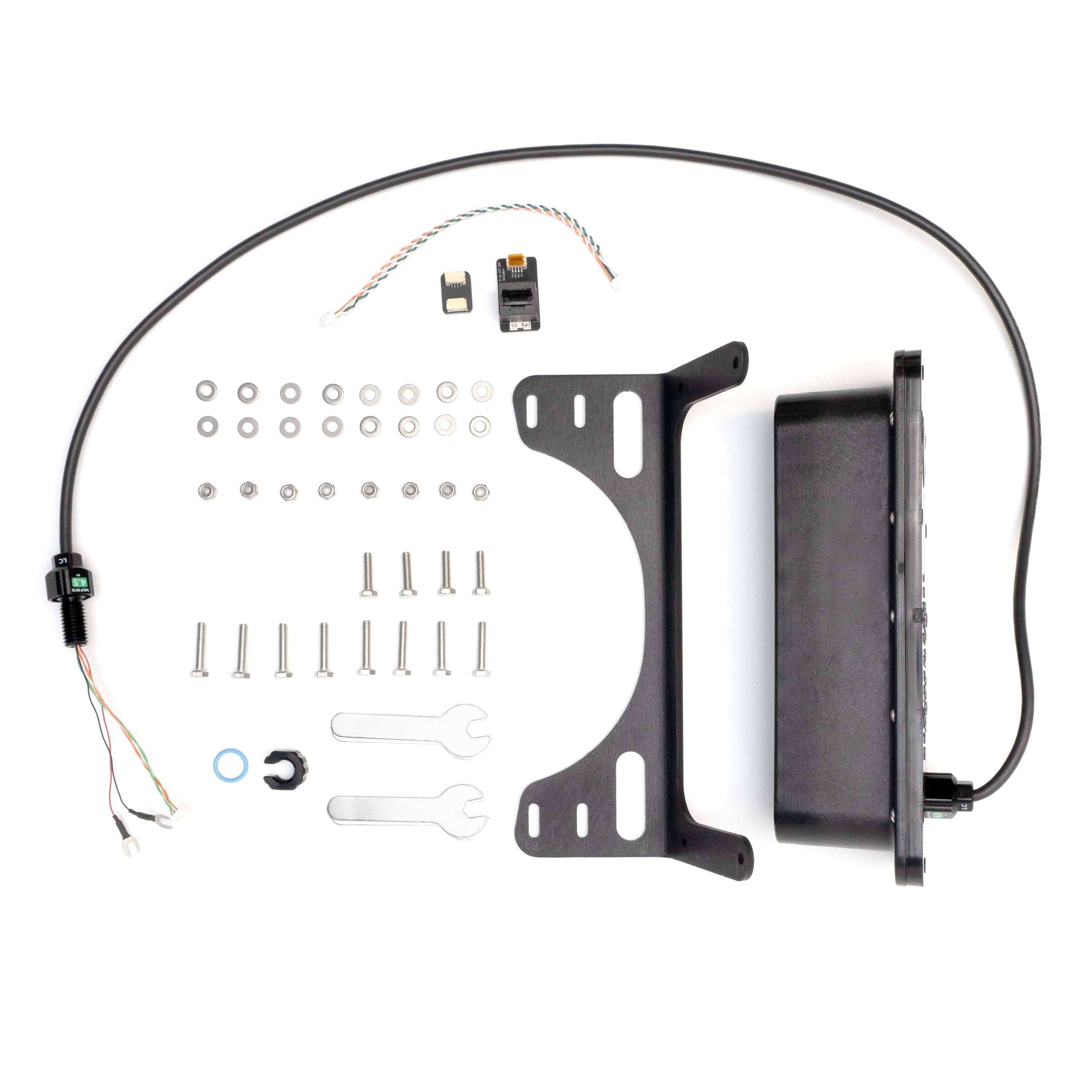

Contenu

  • 1 x Cerulean Omniscan 450 FS
  • 1 x support de montage Omniscan 450 FS
  • 1 x câble à paire torsadée JST GH vers JST GH de 150 mm
  • 1 x coupleur JST GH 4 positions vers JST GH (BR-100509)
  • 1 x adaptateur RJ45 vers JST GH
  • 16 x rondelles M4 (BR-103527)
  • 8 x écrous-freins M4 (BR-102250)
  • 4 x vis CHC M4x16 (BR-103528)
  • 8 x vis CHC M4x20 (BR-103519)
  • 1 x écrou de passe-cloison M10 et joint torique -013 (BR-100167-010)
  • 2 x clés de 7 mm (BR-103514)

Guide



Caractéristiques techniques

Paramètre Valeur
Électrique
Tension d’alimentation 10–30 V
Consommation électrique maximale au repos 5 W
Consommation électrique maximale 10 W
Acoustique
Fréquence du transducteur 450 kHz
Résolution en distance Up to 1/1200 of range setting
Fréquence maximale des impulsions 20 Hz (up to 30 m range) 1
Portée maximale 120 m
Champ lointain 2 5 m
Largeur du faisceau 3 0.8°
Hauteur du faisceau 50°
Communication
Interfaces 100Base-T Ethernet
Logiciel SonarView
Protocole Programming API
Outils
Clé de traversée compatible M10 (BR-100977-010)
Méplats pour clé de la traversée/de l’écrou 16 mm
Couple d’installation recommandé 3.5 Nm
Caractéristiques physiques
Profondeur nominale 100 m
Dimension du pénétrateur WetLink M10-4.5MM-LC
Diamètre de trou traversant recommandé 10.2 mm
Dimension du joint torique de traversée M10 AS568-013 Buna-N 70A
1 Au-delà, la limite dépend de la portée et de la vitesse du son. Exemples : 10 Hz à 50 m, 5 Hz avec un réglage de portée de 140 m. 2 La distance de champ lointain est la portée au-delà de laquelle la spécification de largeur du faisceau est valide. À plus courte distance, la largeur effective du faisceau augmente et les lobes secondaires deviennent plus importants. 3 Il s’agit de la largeur de faisceau nominale théorique à 3 dB, aller-retour (émission et réception). Toutes les caractéristiques sont disponibles sur le site Cerulean Sonar.

Lien vers la page BlueRobotics

Voir la page du produit sur le site BlueRobotics

Informations complémentaires

Poids 1 kg
