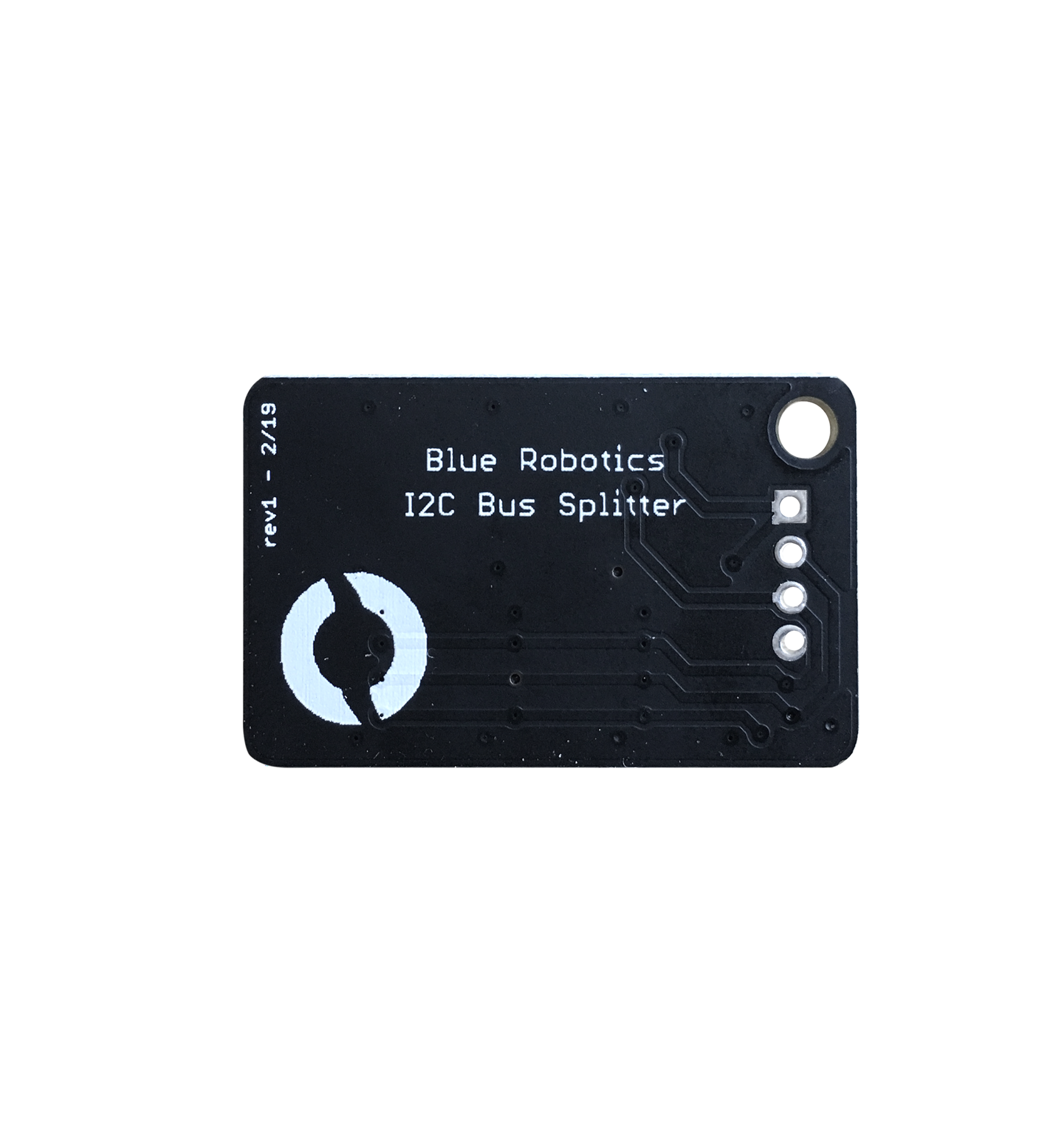

Répartiteur de bus I2C – Image 2
Répartiteur de bus I2C – Image 3
Blue Robotics

Répartiteur de bus I2C

Connectez-vous pour accéder aux prix professionnels

Le répartiteur de bus I2C vous permet de connecter davantage de périphériques I2C en partageant le même bus. Il est équipé de broches de connecteur, de connecteurs DF13 et de connecteurs JST-GH, ce qui garantit une compatibilité étendue avec différents périphériques.

Se connecter ou créer un compte

UGS : BR-100694 Catégorie : Marque :

Description

Le répartiteur de bus I2C permet de connecter davantage de périphériques I2C en partageant le même bus. Cela permet d’installer des capteurs tels que le Bar30 et le Celsius sur le même bus I2C.

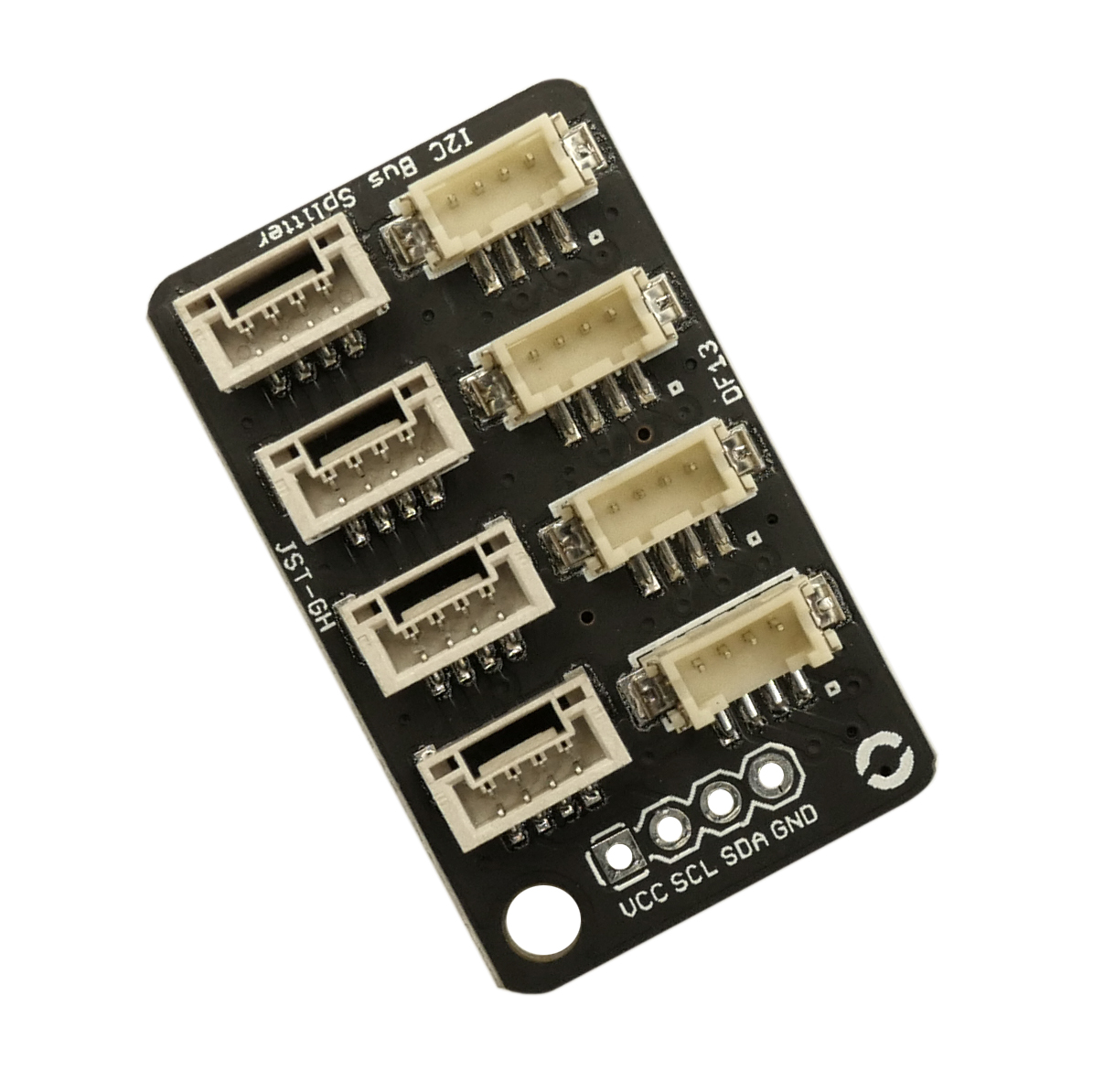

Le répartiteur de bus dispose de plusieurs types de connecteurs afin d’assurer la compatibilité ascendante et descendante avec divers capteurs et pilotes automatiques. Il comporte quatre connecteurs DF-13, quatre connecteurs JST-GH et des trous de passage pour un connecteur au pas de 2,54mm.

Il vous suffit de brancher l’un des huit ports sur la ligne I²C d’un Navigator ou d’un pilote automatique compatible à l’aide du câble fourni ; les ports restants du répartiteur seront alors prêts à être utilisés pour des périphériques esclaves I²C.

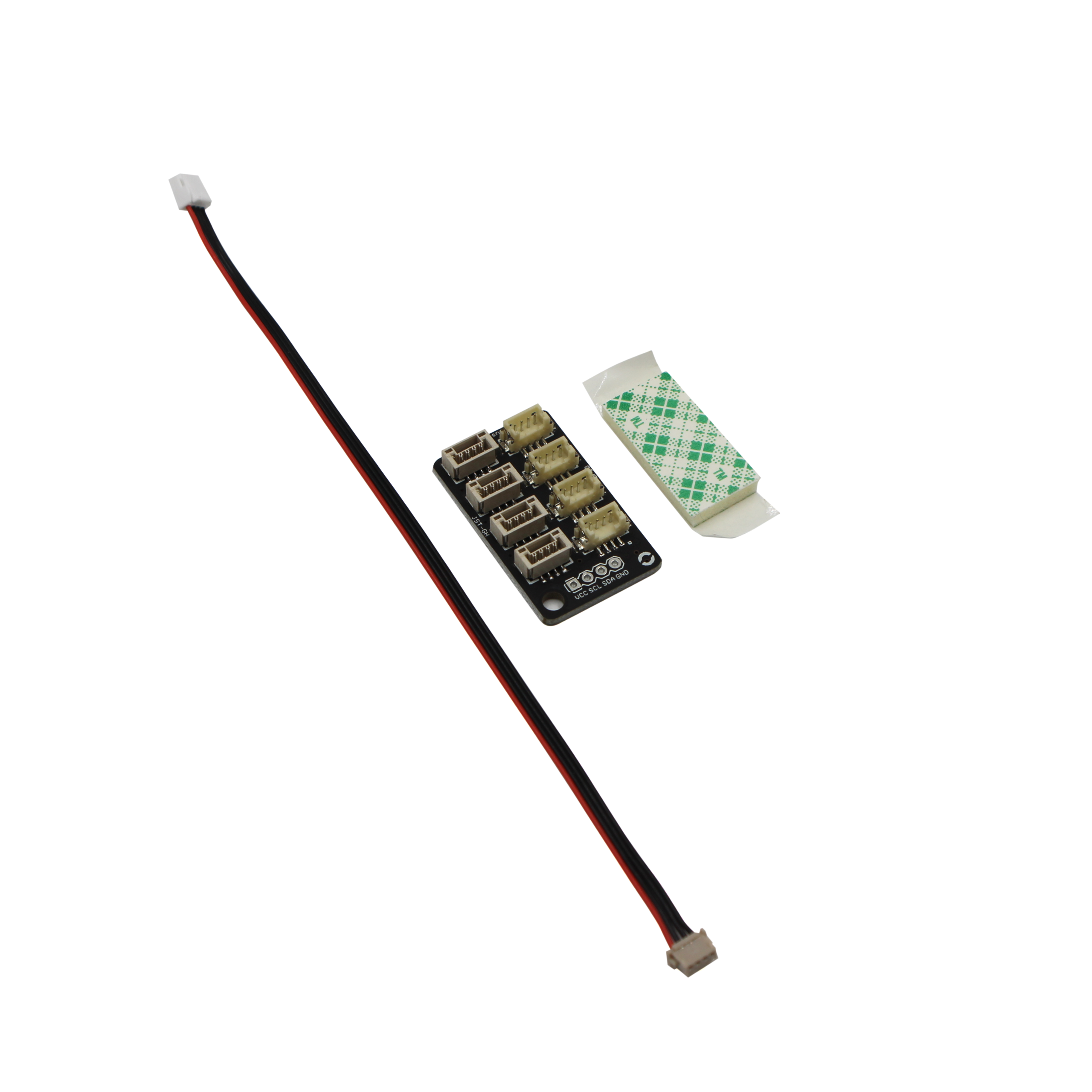

Contenu

  • 1 carte répartiteur de bus I2C
  • 1 câble DF-13 vers JST-GH à 4 positions
  • 1 x ruban adhésif en mousse double face

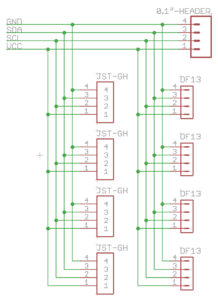

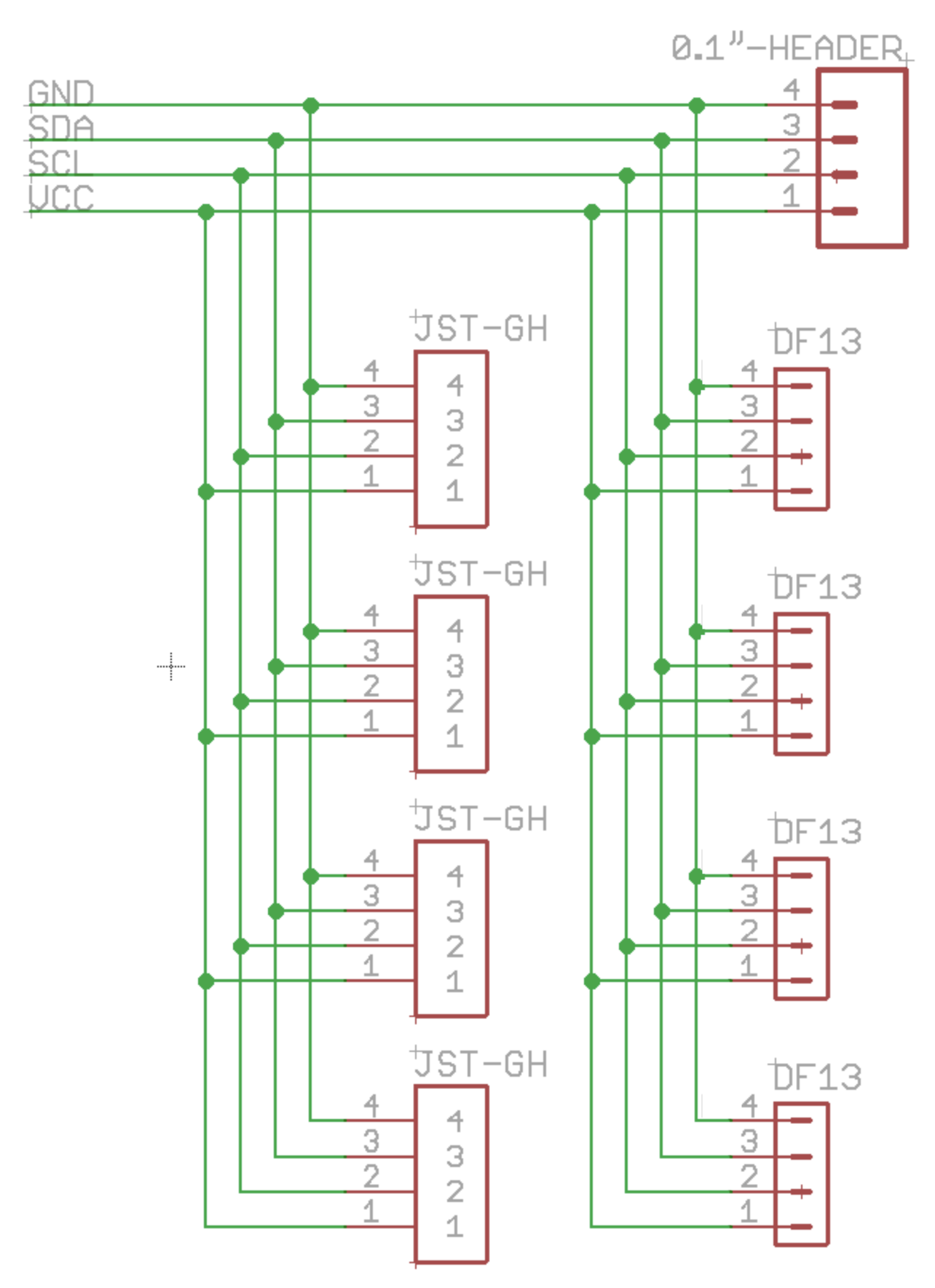

Schéma

Caractéristiques techniques

Paramètre Valeur
Caractéristiques physiques
Dimensions du circuit imprimé 36mm x 22mm
Connecteurs 4 x DF-13
4 x JST-GH
1 x 0.1″ Header
Configuration des broches (pour DF13 et JST-GH) 1: VCC
2: SCL
3: SDA
4: GND

Lien vers la page BlueRobotics

Voir la page du produit sur le site BlueRobotics

Informations complémentaires

Poids 0,05 kg
