Câbles de rallonge JST GH

Connectez-vous pour accéder aux prix professionnels

Ces rallonges sont équipées d’une fiche JST GH à une extrémité et d’une prise JST GH à l’autre. Elles vous permettent de prolonger la longueur des connexions par câble JST GH. Elles sont disponibles en versions à 4 et 6 broches et sont conformes à la norme de connectique Blue Robotics pour les connexions Ethernet et série.

Se connecter ou créer un compte

UGS : JST-GH-CAB-VP Catégorie : Marque :

Description

Avez-vous déjà essayé de trouver un câble JST GH doté d’une fiche à une extrémité et d’une prise libre à l’autre ? Ils sont introuvables ! Nous n’en avons pas trouvé, alors nous les avons fabriqués nous-mêmes, et vous pouvez désormais vous les procurer ici.

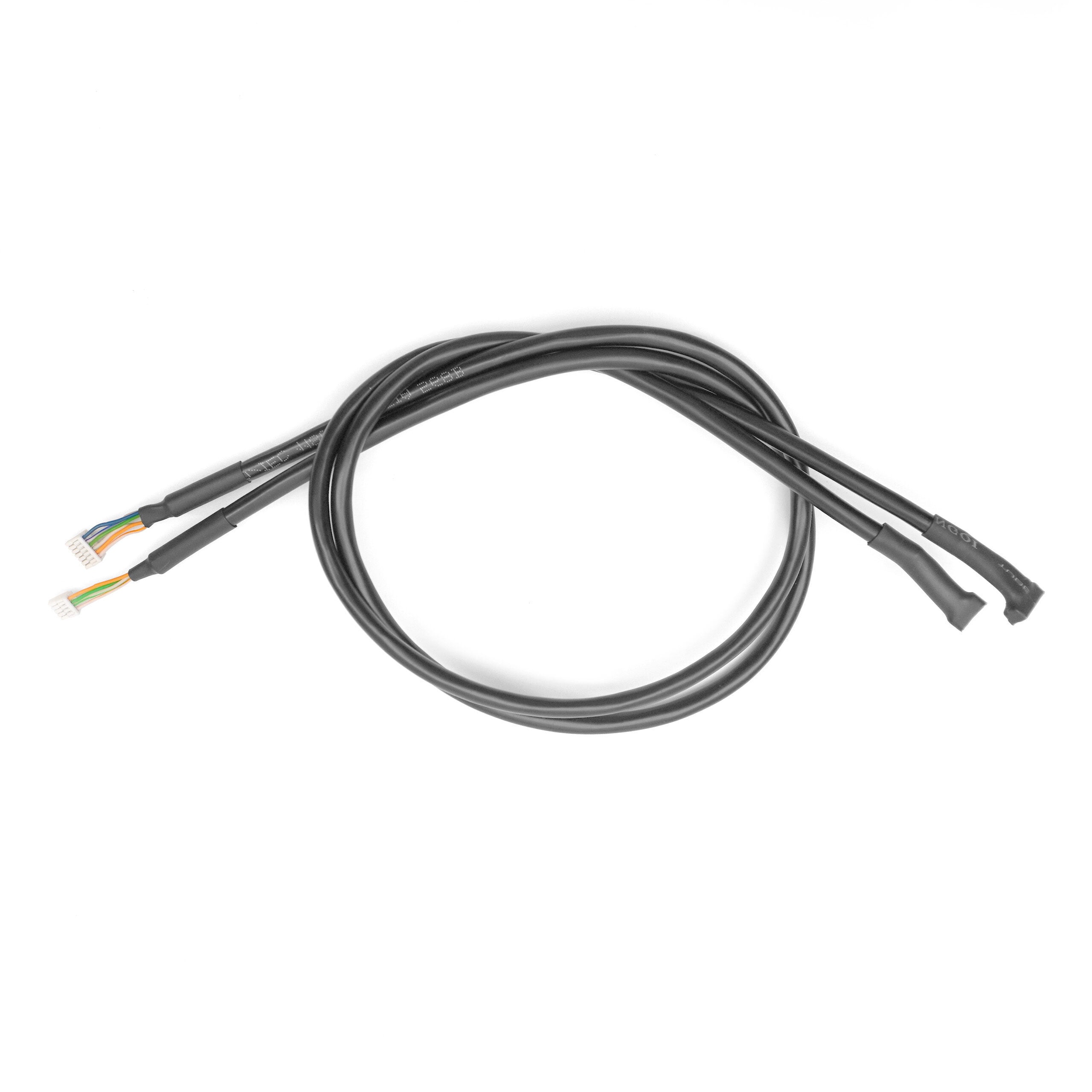

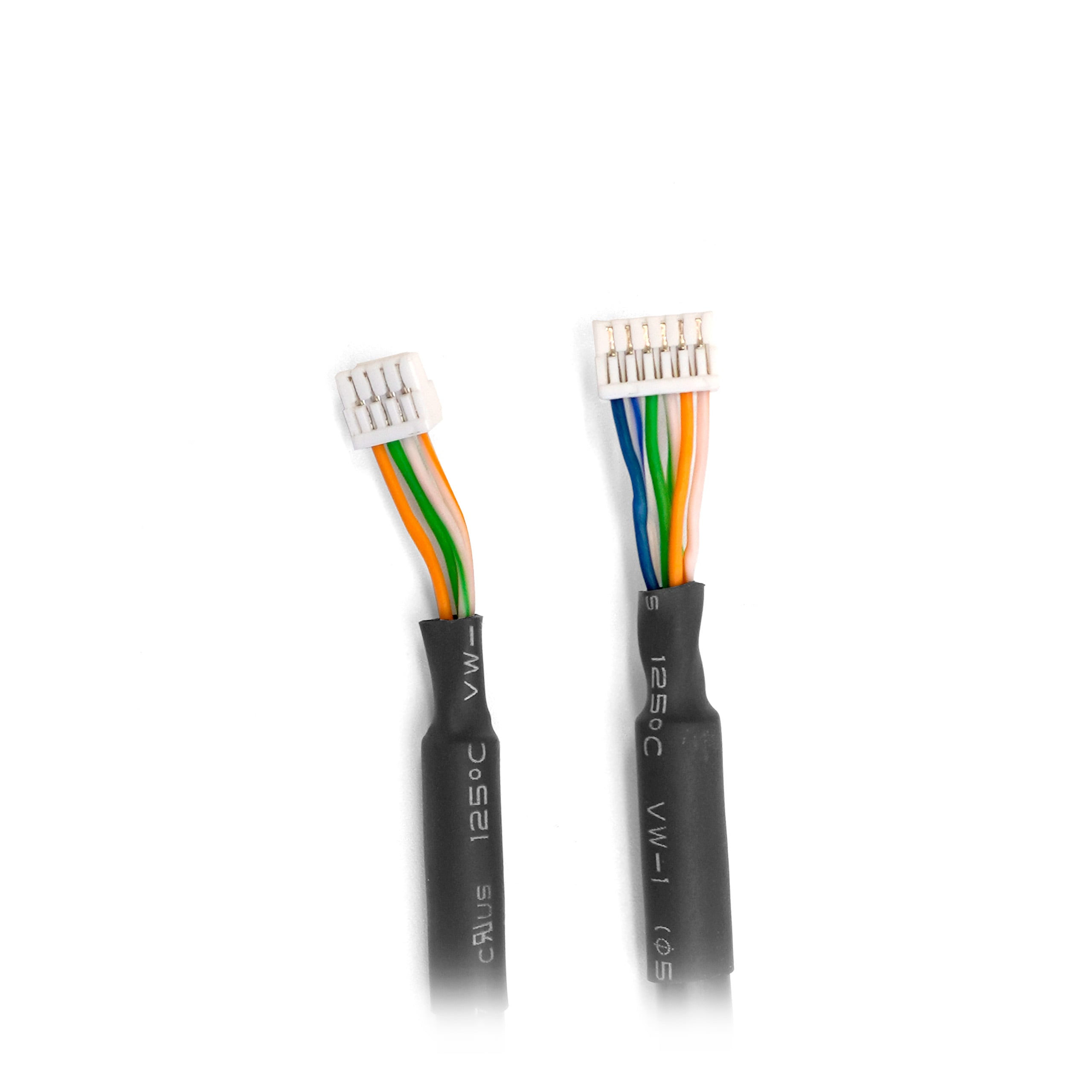

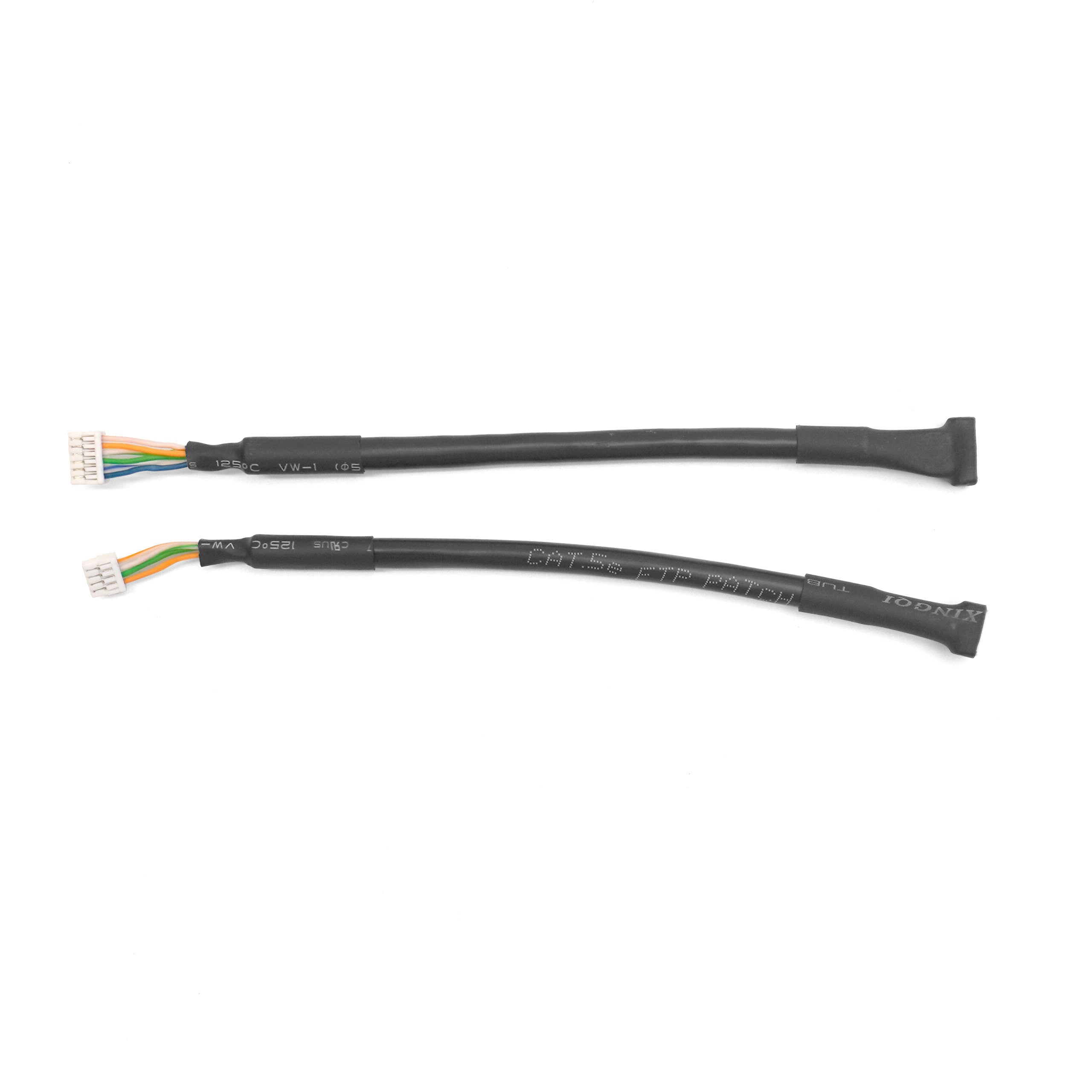

Chaque rallonge est dotée d’une fiche JST GH à une extrémité et d’une prise à l’autre. Disponible en versions 4 broches et 6 broches, dans des longueurs de 150 mm, 300 mm et 600 mm. La version à 4 broches comporte deux paires torsadées (broches 1-4 et 2-3) et la version à 6 broches comporte 3 paires torsadées (broches 1-2, 3-4 et 5-6).

Ces câbles sont conformes à la norme Blue Robotics relative aux connecteurs pour les connexions Ethernet et série, mais peuvent également être utilisés pour des connexions JST GH à usage général.

Contenu

  • 1 x câble d’extension JST GH (selon la sélection)

Caractéristiques techniques

Version Versions 4 broches Versions 6 broches
Connecteur embase (header) SM04B-GHS-TB SM06B-GHS-TB
Connecteur fiche (boîtier) GHR-04V-S GHR-06V-S
Section des conducteurs 26 AWG
Blindé Yes
Courant nominal par broche 1 A (26 AWG) (AC/DC)
Tension nominale par broche 50 V (AC/DC)
Force axiale nominale maximale 2.27 kg
Plage de température (air) -25 to 60°C
Plage de température (eau) 0 to 40°C
Brochage Straight-through 1:1
1-1 (White/Orange)
2-2 (White/Green)
3-3 (Green)
4-4 (Orange)		 Straight-through 1:1
1-1 (White/Orange)
2-2 (Orange)
3-3 (White/Green)
4-4 (Green)
5-5 (White/Blue)
6-6 (Blue)
Paires torsadées 1,4
2,3		 1,2
3,4
5,6
Longueur du câble 150±20 mm
300±20 mm
600±20 mm
Diamètre du câble 5 mm

Lien vers la page BlueRobotics

Voir la page du produit sur le site BlueRobotics

Informations complémentaires

Poids ND
Nombre de broches - Longueur

4-pin – 150 mm, 4-pin – 300 mm, 4-pin – 600 mm, 6-pin – 150 mm, 6-pin – 300 mm, 6-pin – 600 mm
