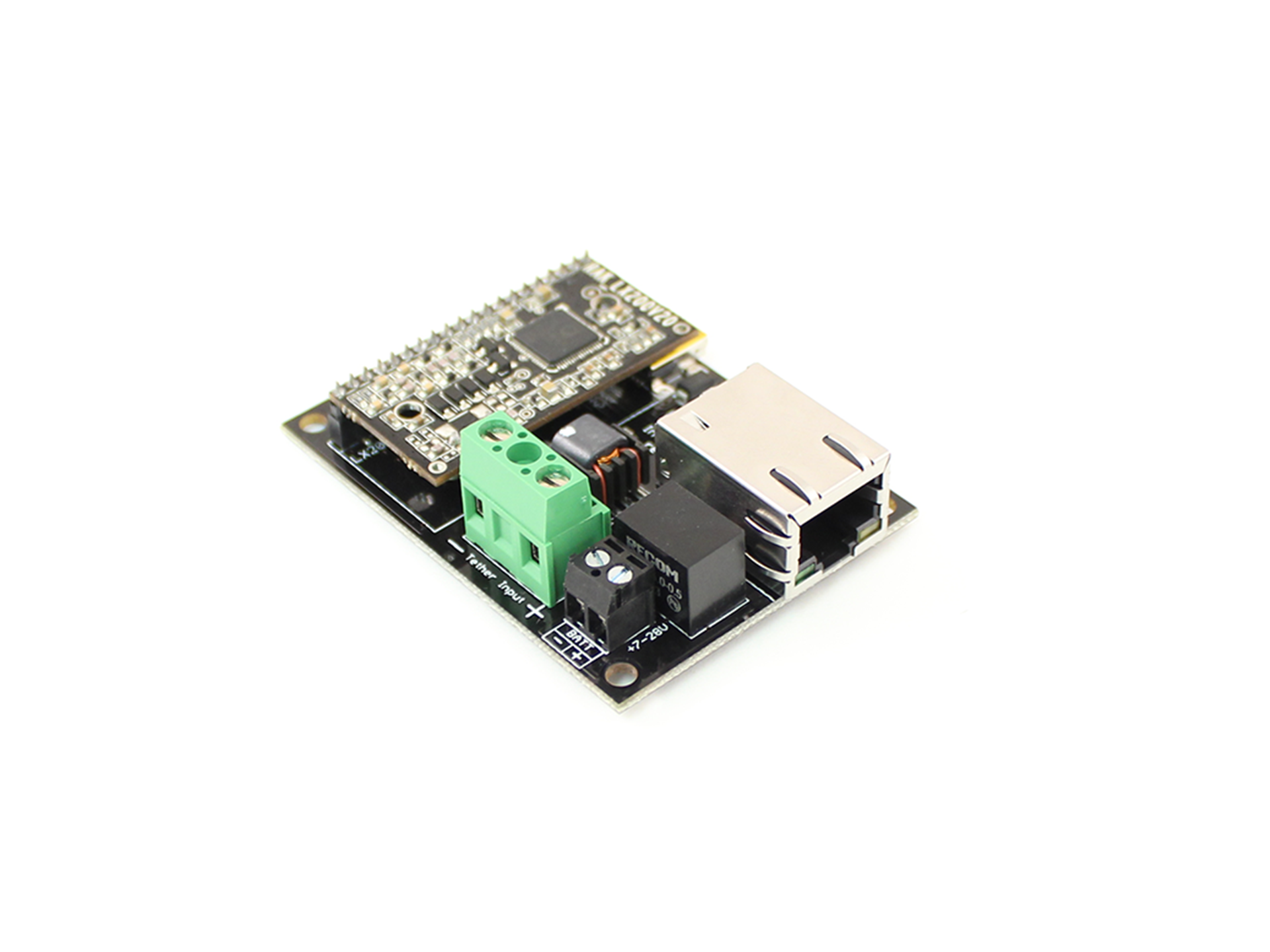

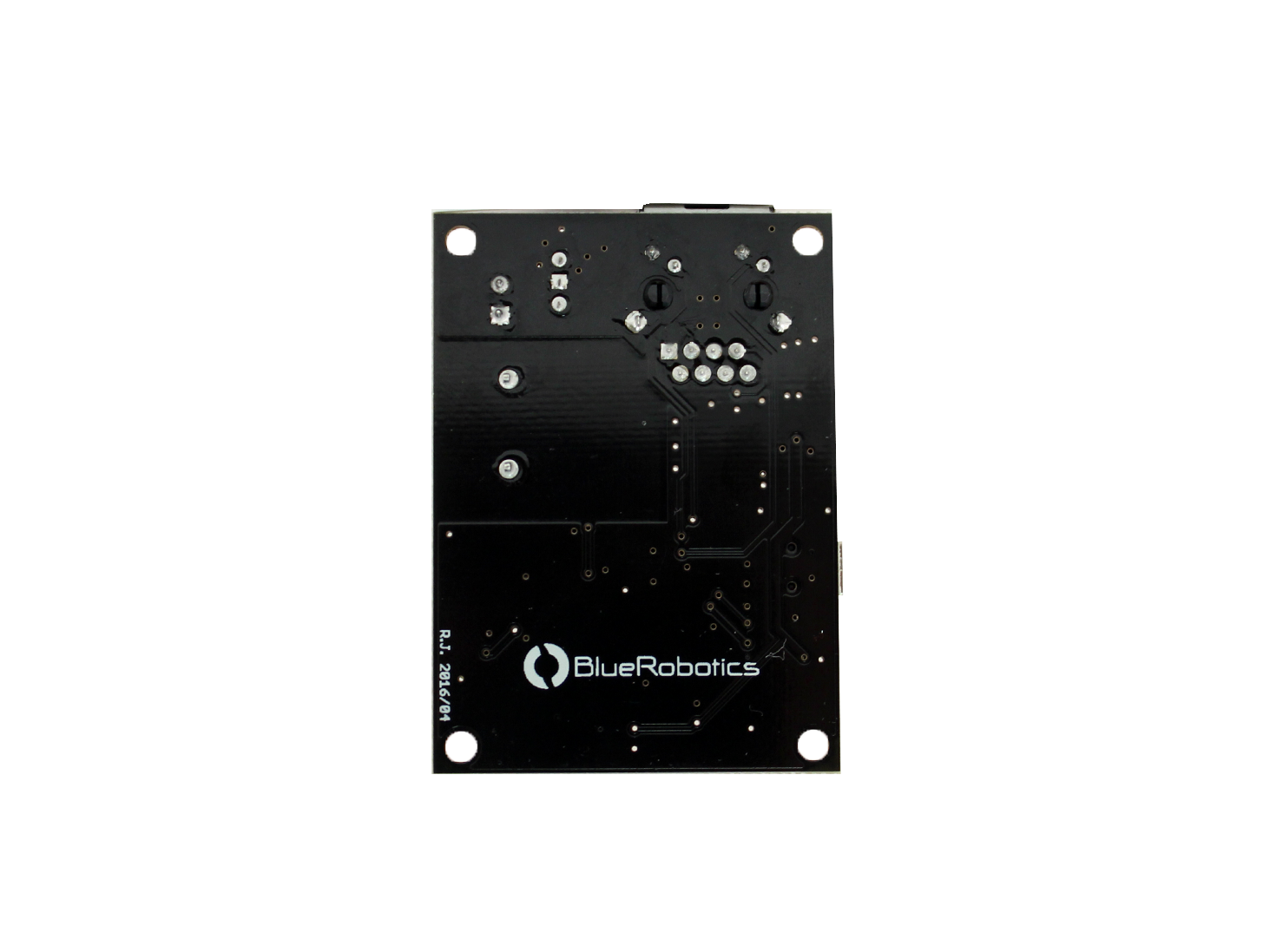

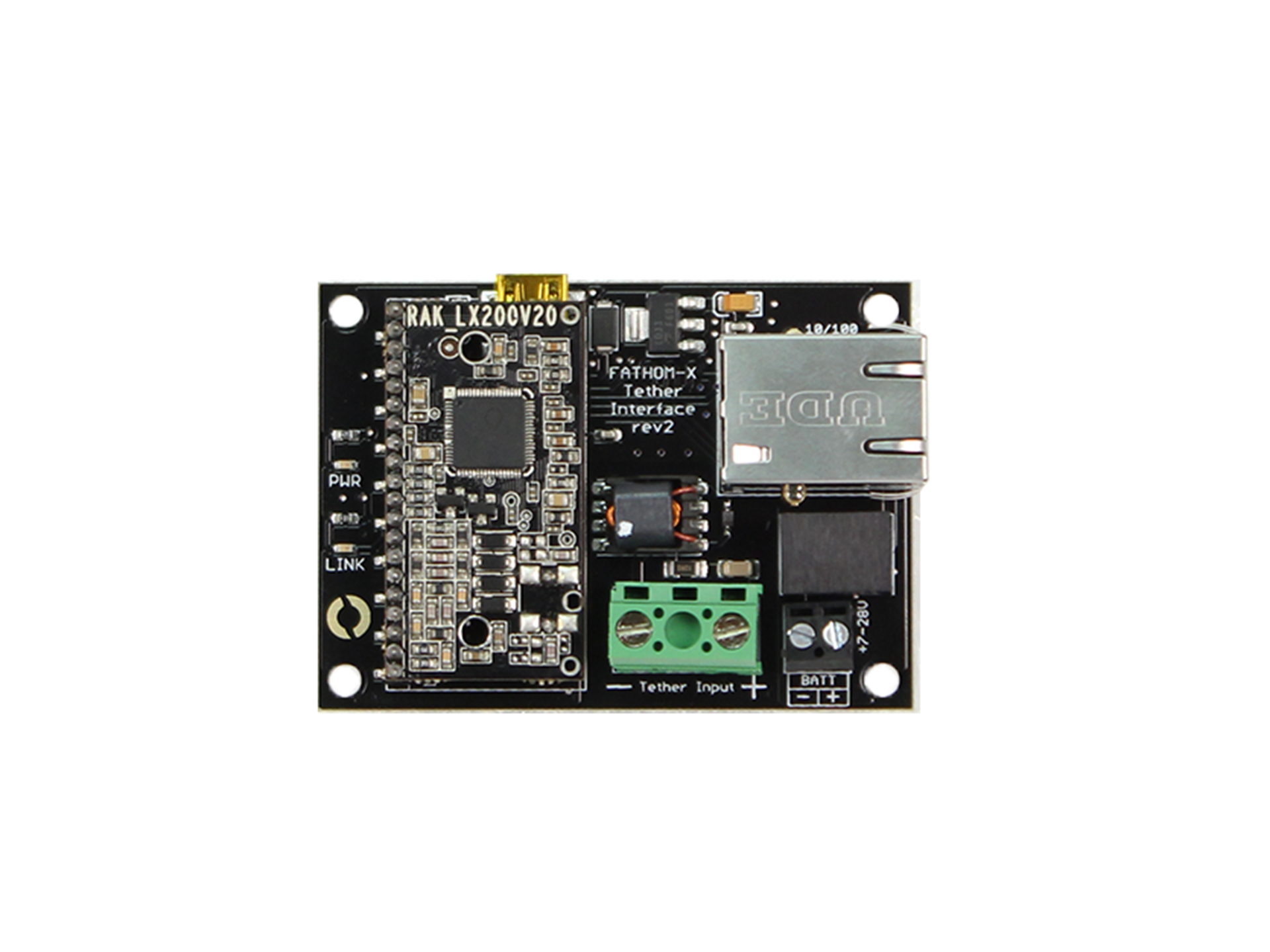

Carte d’interface ombilical Fathom-X

La carte d’interface de câble Fathom-X permet d’établir une connexion Ethernet haut débit sur longue distance avec un ROV ou toute autre plateforme distante. Elle est conçue pour être utilisée avec le câble Fathom, un câble Cat5 standard ou même une simple paire torsadée. Cette carte utilise un module HomePlug, qui s’appuie sur la norme robuste HomePlug AV (IEEE-1901) pour transmettre le signal Ethernet via le réseau électrique. Elle présente les caractéristiques suivantes :

• Ethernet à 80 Mbps sur deux fils (selon nos propres tests de bande passante)
• Longueur de câble « tether » supérieure à 300 m
• Plug-and-play, aucune configuration requise
• Alimentation à découpage intégrée avec une plage d’entrée de 7 à 28 V
• Connecteur USB Mini-B pour une alimentation directe depuis un ordinateur situé à l’extérieur
• LED d’indication pour l’alimentation, la connexion et les données
• Câble Ethernet de 6″ fourni pour la connexion à l’ordinateur de bord

Avec le Fathom-X, la même carte est utilisée à chaque extrémité du câble de liaison. Une sur le ROV et une à la surface. Vous pouvez même connecter plus de deux de ces cartes à un même câble de liaison. (Je ne vois pas vraiment pourquoi vous voudriez faire cela… deux ROV sur un seul câble de liaison ?!)

La carte d’interface de câble de liaison Fathom-X est open source et open hardware ; vous pouvez donc consulter, modifier et réutiliser librement les schémas et les fichiers de la carte. Le schéma électrique et l’agencement de la carte sont open source, et les fichiers de conception sont disponibles ci-dessous.

Contenu

Unité

• 1 x carte d’interface ombilicale Fathom-X
• 1 x module HomePlug

Paire

• 2 x cartes d’interface ombilicale Fathom-X
• 2 x modules HomePlug
• 1 x câble Ethernet de 6″

Mise en route rapide

La configuration de Fathom-X est simple. Une fois alimenté, le système agit comme un pont Ethernet transparent permettant de prolonger n’importe quelle connexion Ethernet via le câble ombilical.

1. Connectez deux fils du câble ombilical au bornier.

2. Alimentez chaque carte soit par une connexion USB, soit par une alimentation de 7 à 28 V raccordée au petit bornier.

3. Connectez un câble Ethernet ; la connexion devrait devenir active immédiatement.

Catégories de forum pertinentes

[ Blue Robotics Forums – Tether Interfaces

Caractéristiques techniques

Paramètre	Valeur
Électrique
Tension d’alimentation (bornier)	7 – 28 volts
Tension d’alimentation (port USB)	5 volts
Puissance maximale consommée	2.5 Watts
Performances
Bande passante pratique maximale	80 Mbps
Bande passante de la couche physique	200 Mbps
Fréquence de fonctionnement	2-30 MHz
Longueur maximale du câble ombilical (publiée)	2000 m
Longueur maximale du câble ombilical (testée)	300 m
Caractéristiques physiques
Température de fonctionnement	-20 to +85°C
Température de stockage	-40 to +85°C
Type de connecteur USB	USB Mini B Female
Section des fils du câble ombilical	12-30 AWG
Section des fils d’alimentation	16-26 AWG
Diamètre des trous de vis	3.3 mm

Lien vers la page BlueRobotics

Voir la page du produit sur le site BlueRobotics
