Enrouleur de câble haute puissance pour OTPS

Connectez-vous pour accéder aux prix professionnels

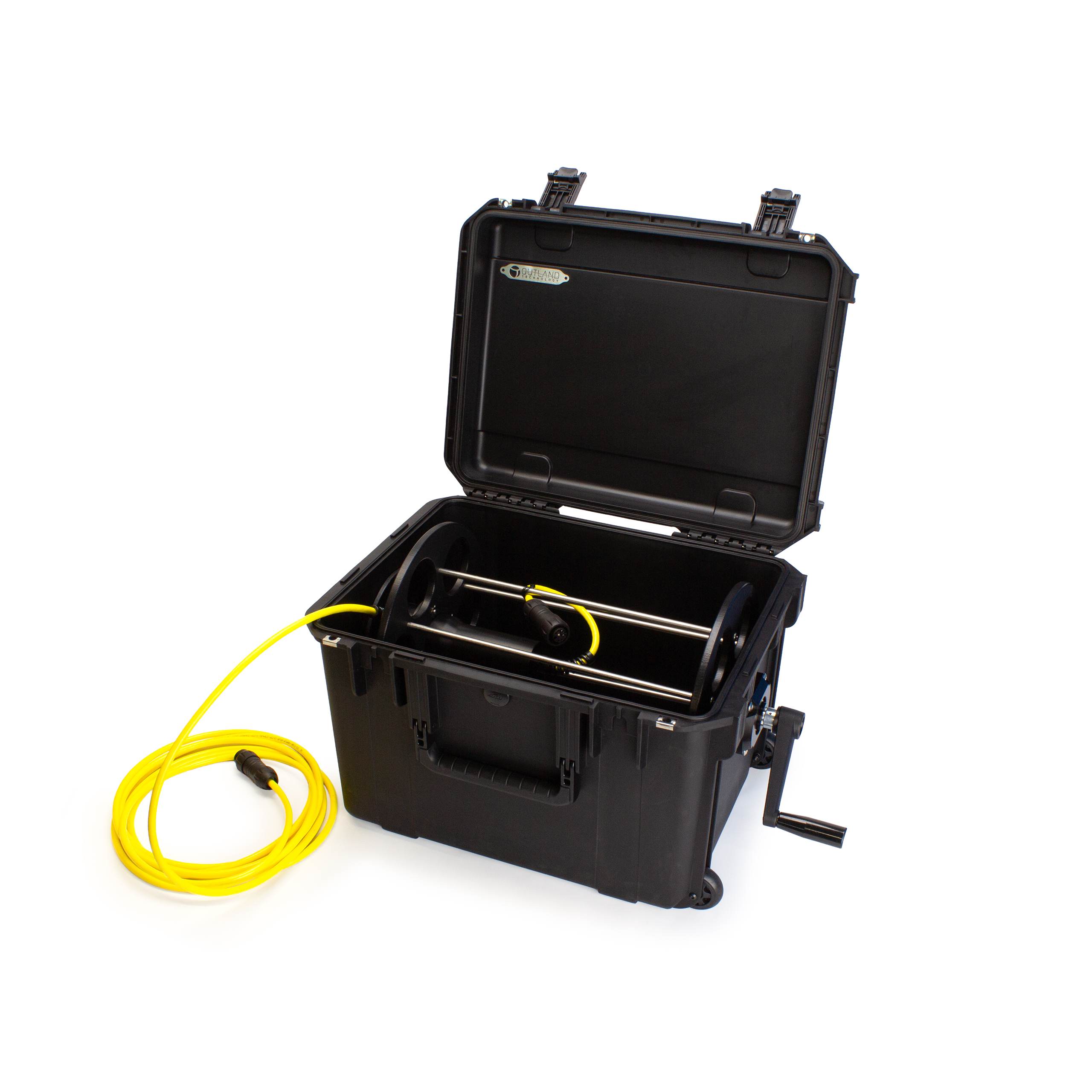

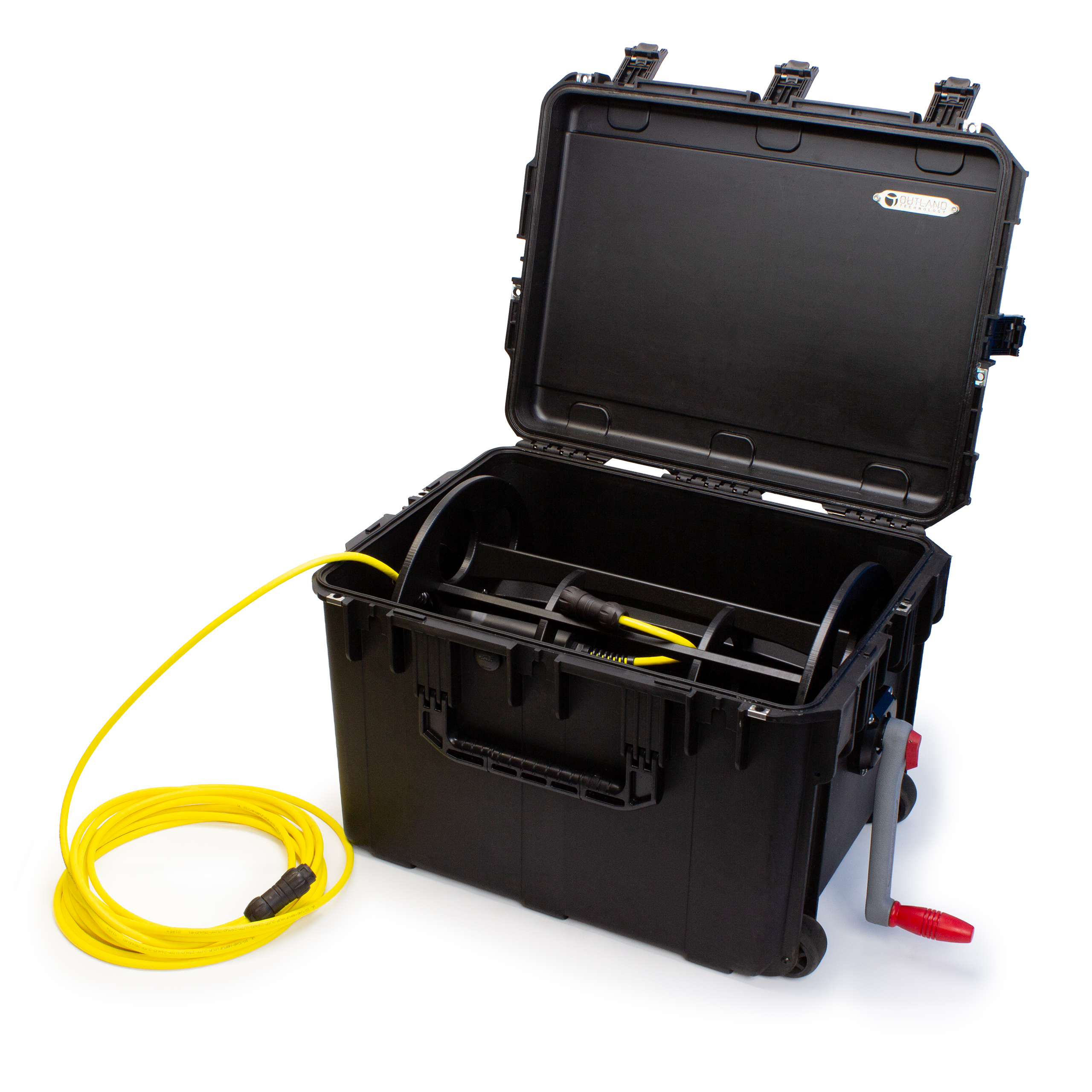

Ce dévidoir est conçu pour le câble haute puissance de l’alimentation électrique Outland Technology (OTPS). Il permet de maintenir le câble bien rangé et sans nœuds à l’intérieur d’une mallette rigide SKB dotée d’une poignée de transport intégrée et de roulettes, pour un transport et un rangement pratiques. La manivelle amovible et la bague collectrice facilitent le déploiement et la récupération du câble.

Il est disponible en deux modèles : le RL-500 pour le câble OTPS de 125 mètres et le RL-750 pour le câble OTPS de 250 mètres. Câble non fourni !

Se connecter ou créer un compte

UGS : OTPS-REEL-VP Catégories : , Marque :

Description

Protégez le câble d’alimentation haute puissance de votre système Outland Technology Power Supply et évitez qu’il ne s’emmêle grâce aux enrouleurs RL-500 et RL-750. Conçus spécialement pour le système Outland Technology Power Supply, ces enrouleurs sont équipés d’une bague collectrice étanche et haute puissance, conçue pour supporter les tensions utilisées par le système OTPS.

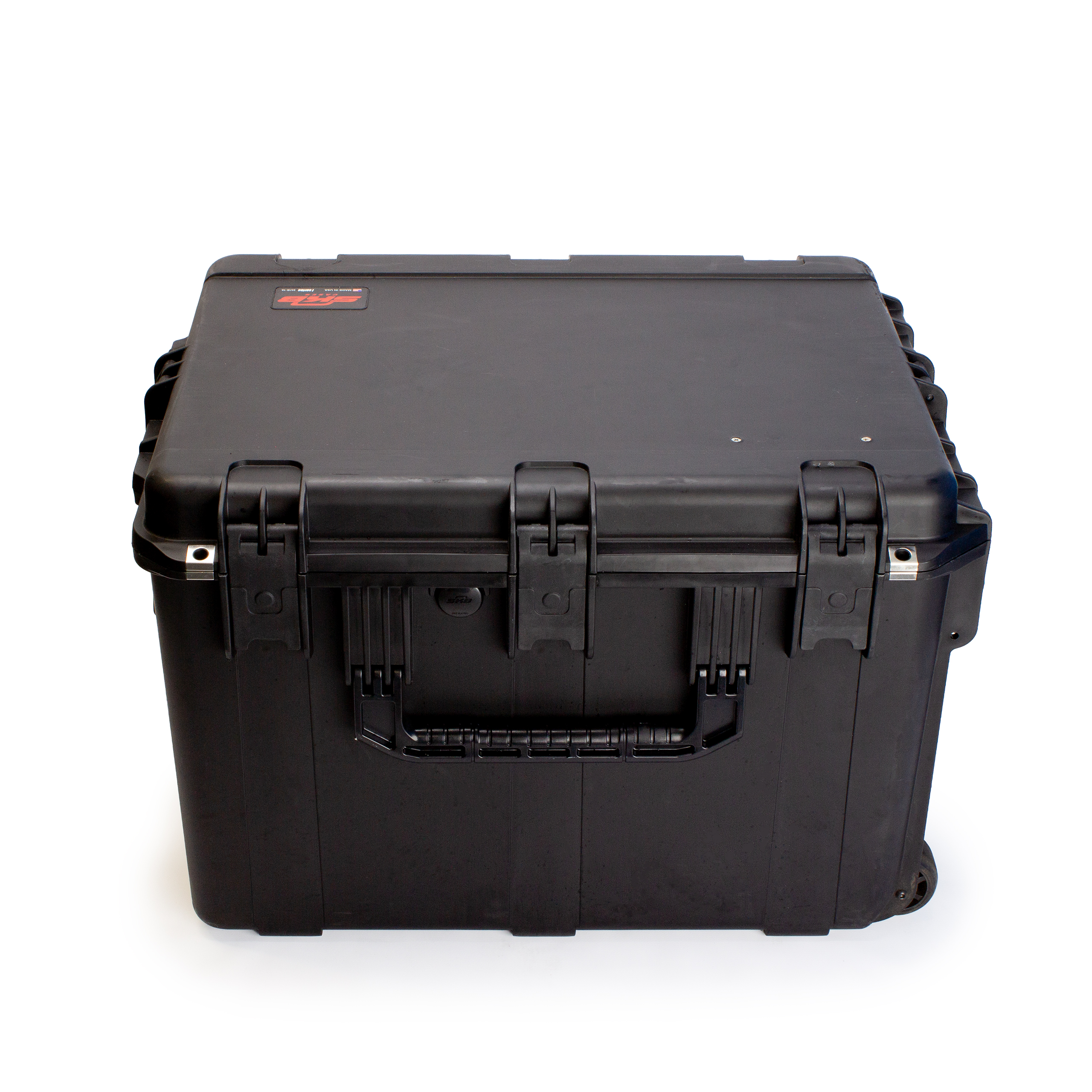

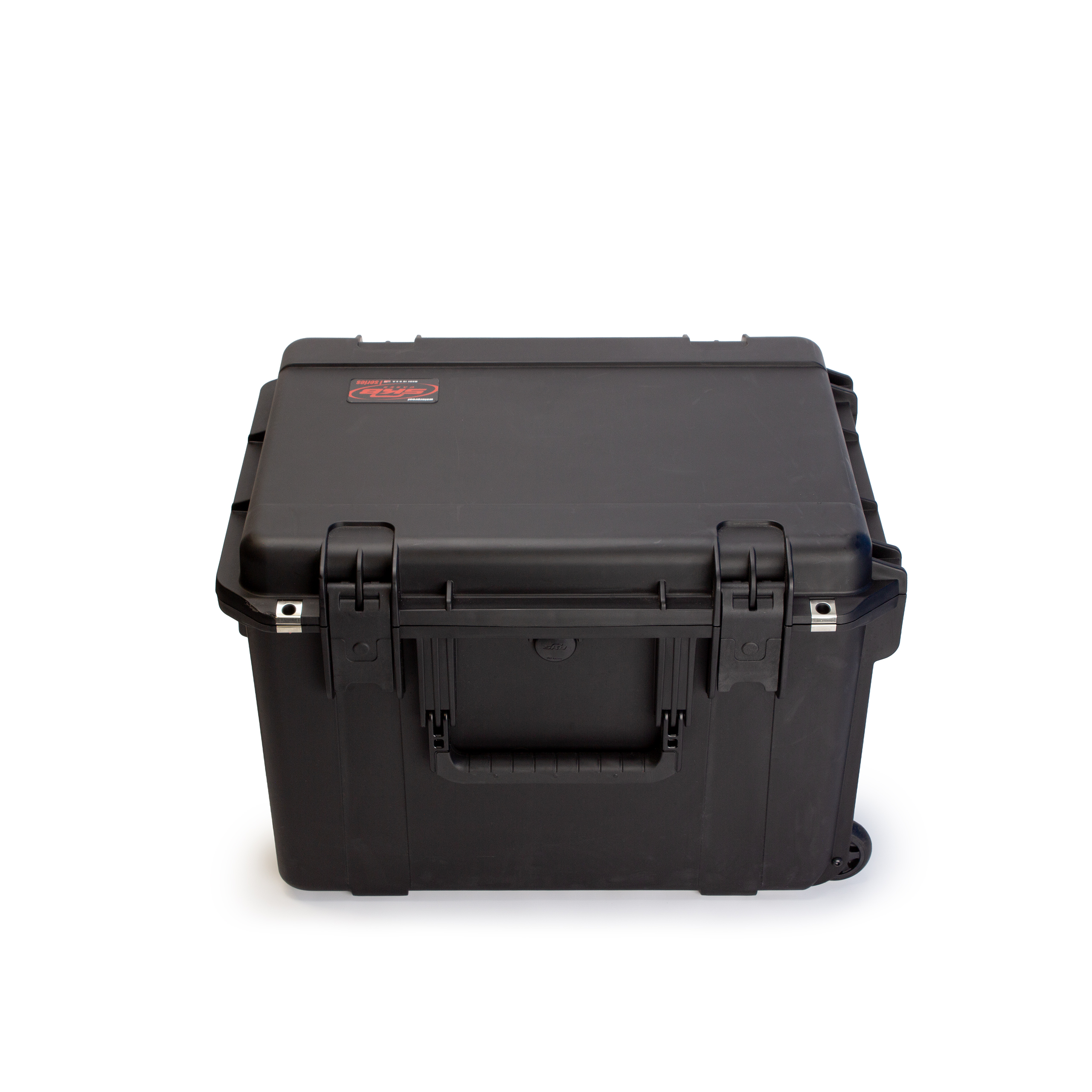

Les enrouleurs sont intégrés dans des valises rigides SKB iSeries dotées d’une poignée de transport et de roulettes pour faciliter le transport. Un câble de rallonge intégré, muni d’un connecteur Binder 696, est préinstallé et prêt à être branché directement sur l’unité de surface OTPS pour une mise en service rapide. Une manivelle amovible permet le fonctionnement manuel et se range à l’intérieur de la mallette. Les enrouleurs sont compacts et portables, mais peuvent contenir une grande longueur de câble :

  • Le RL-500 peut stocker jusqu’à 150 m de câble OTPS
  • Le RL-750 peut stocker jusqu’à 360 m de câble OTPS

Ces enrouleurs sont disponibles à l’unité sur cette page

Ces enrouleurs ne sont pas compatibles avec le câble ROV-Ready de Blue Robotics Fathom.
Câble vendu séparément.

Contenu

  • 1 x dévidoir de câble ombilical OTPS haute puissance avec câble d’extension intégré
  • 1 x manivelle amovible



Mise en route rapide

Pour enrouler le câble ombilical OTPS sur le dévidoir :

1. Connectez le câble ombilical au connecteur interne situé au centre de la bobine.

2. En commençant par le côté droit de la bobine, tournez la manivelle en l’éloignant de vous afin d’enrouler le câble sur la bobine. Maintenez une tension légère et constante sur le câble pendant l’enroulement.

3. Guidez le câble à la main sur la bobine afin de former des spires serrées et régulières. Enroulez une couche complète à la fois et évitez que les spires ne se croisent.

Guides

Caractéristiques techniques

Modèle RL-500 RL-750
Caractéristiques physiques
Connecteur externe Binder 696 male
Connecteur interne Binder 696 female
Longueur du câble d’extension 6 m
Capacité maximale de câble ombilical OTPS ¹ 150 m 360 m
Boîtier externe SKB iSeries 2015-14 SKB iSeries 2418-16
Dimensions (L × l × H) 586 x 458 x 395 mm 675 x 522 x 448 mm
Hauteur ouvert 783 mm 910 mm
Poids (sans câble ombilical) 13.6 kg (30 lbs) 16.3 kg (36 lbs)
Dimensions internes de l’enrouleur
Longueur de déplacement transversal 416 mm 503 mm
Diamètre de remplissage 336 mm 387 mm
Diamètre du tambour 216 mm 216 mm
¹ Le câble ombilical OTPS est disponible uniquement en longueurs de 125 m et 250 m.

Lien vers la page BlueRobotics

Voir la page du produit sur le site BlueRobotics

Informations complémentaires

Poids ND
Type

RL-500 – for 125 m OTPS tether, RL-750 – for 250 m OTPS tether
