Brides verrouillables pour enceintes étanches
Brides verrouillables pour enceintes étanches – Image 2
Blue Robotics

Brides verrouillables pour enceintes étanches

Connectez-vous pour accéder aux prix professionnels

Bride d’étanchéité à joint torique pour les boîtiers étanches de 2″, 3″, 4″, 5″, 6″ et 8″. Il s’agit de la deuxième génération de brides, dotées d’un cordon de verrouillage et d’un dispositif anti-rotation. Compatibles avec les dômes, tapes, tapes sur mesure et le système RAILS. Livrées avec cordon de verrouillage et joints toriques. Non compatibles avec les tubes sans verrouillage de première génération.

Se connecter ou créer un compte

UGS : WTE-FLANGE-VP Catégorie : Marque :

Description

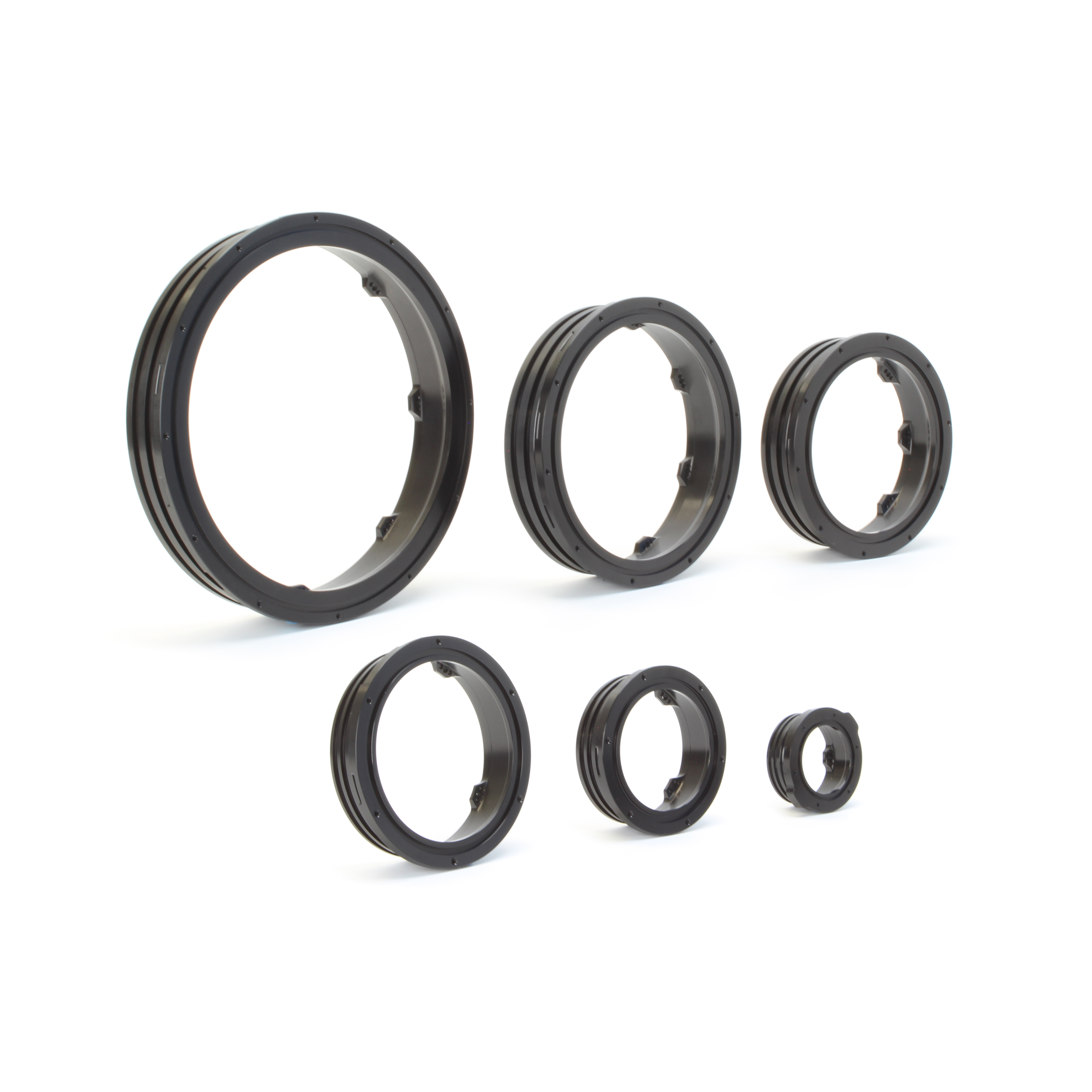

Une bride verrouillable assure l’étanchéité, d’un côté avec un tube et de l’autre avec une tape. Elle s’utilise avec nos tapes et  nos dômes afin de créer une interface étanche à l’eau avec le tube de l’enceinte. La bride peut également être utilisée avec des tapes sur mesure.

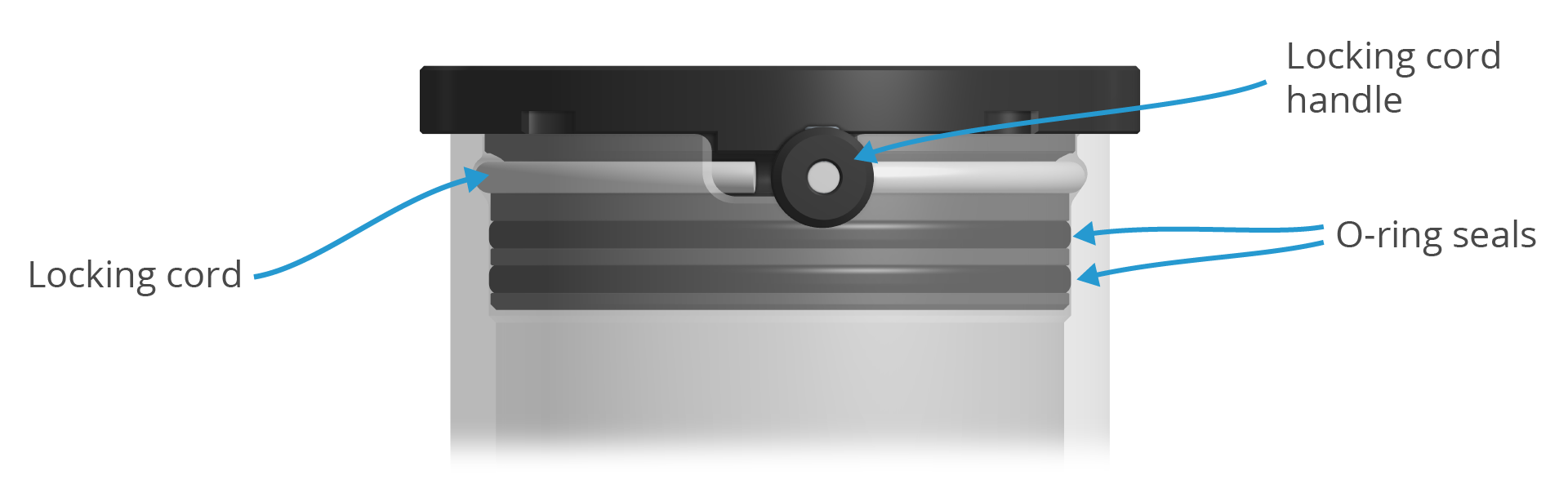

Ces brides de deuxième génération sont en aluminium anodisé et comprennent deux joints toriques radiaux ainsi qu’un joint torique frontal pour une étanchéité fiable à haute pression, un cordon de verrouillage et un dispositif anti-rotation. Elles sont fournies avec un cordon de verrouillage en PTFE  permettant de fixer la bride au tube. Ces brides sont uniquement compatibles avec nos tubes de boîtier étanches, qui présentent des éléments usinés avec précision à chaque extrémité pour s’adapter à la bride.

Des trous de fixation internes permettent de fixer facilement et solidement le contenu à l’intérieur. Cette fonctionnalité est utilisée sur le BlueROV2 pour maintenir la platine électronique.

Contenu

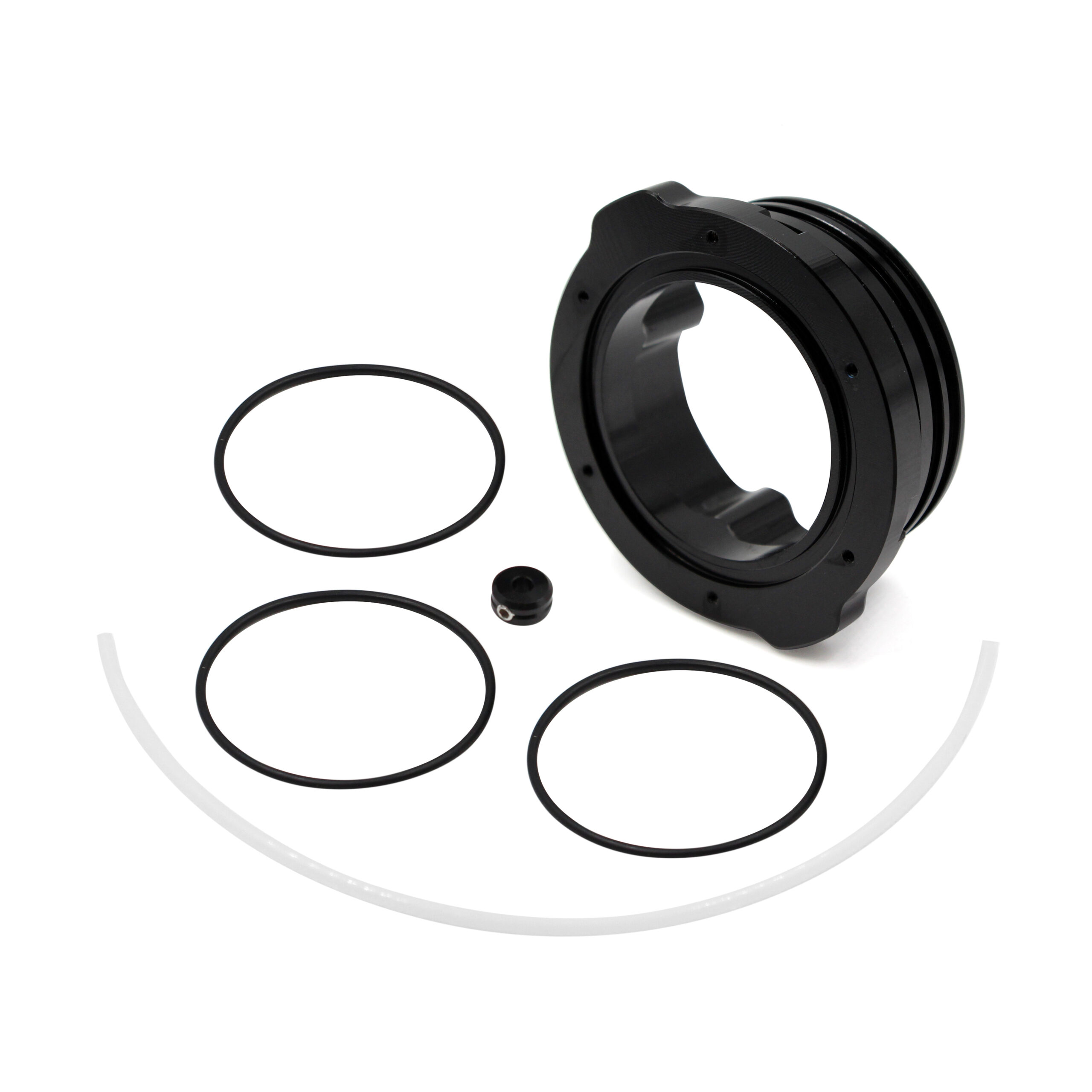

  • 1 x bride (selon la sélection)
  • 1 x joint torique d’étanchéité frontale
  • 2 x joints toriques radiaux
  • 1 x cordon de verrouillage en PTFE
  • 1 x poignée de cordon de verrouillage et vis de blocage
  • 1 x sachet à usage unique de graisse Molykote 111

Guides

Caractéristiques techniques

Diamètre de la série Joint torique axial Joint torique radial Diamètre extérieur de la bride (E) Diamètre du piston (F) Longueur du piston (G) Longueur totale (H) Cercle intérieur des trous de fixation (J) Poids Référence
50 mm (2″) -030
Buna-N 70A		 -031
Buna-N 70A		 58.0 ± 0.1 mm 50.95 ± 0.05 mm 15.5 ± 0.1 mm 21.5 ± 0.1 mm 43.0 ± 0.1 mm 41 g BR-100276-998
75 mm (3″) -148
Buna-N 70A		 -150
Buna-N 70A		 88.9 ± 0.1 mm 79.95 ± 0.05 mm 19.1 ± 0.1 mm 27.0 ± 0.1 mm 68.6 ± 0.1 mm 81 g BR-100647
100 mm (4″) -154
Buna-N 70A		 -154
Buna-N 70A		 114.3 ± 0.1 mm 103.95 ± 0.05 mm 19.1 ± 0.1 mm 27.0 ± 0.1 mm 94.0 ± 0.1 mm 107 g BR-100665
130 mm (5″) -157
Buna-N 70A		 -248
Buna-N 70A		 137.7 ± 0.1 mm 130.45 ± 0.05 mm 28.0 ± 0.1 mm 34.0 ± 0.1 mm 115.0 ± 0.1 mm 238 g BR-102200
150 mm (6″) -162
Buna-N 70A		 -255
Buna-N 70A		 165.4 ± 0.1 mm 156.45 ± 0.05 mm 30.0 ± 0.1 mm 36.0 ± 0.1 mm 142.0 ± 0.1 mm 308 g BR-102201
200 mm (8″) -170
Buna-N 70A		 -265
Buna-N 70A		 215.7 ± 0.1 mm 205.95 ± 0.05 mm 36.0 ± 0.1 mm 42.0 ± 0.1 mm 186.0 ± 0.1 mm 540 g BR-102202
Matériau : aluminium 6061-T6 anodisé type III pour toutes les brides, cordon de verrouillage en PTFE
Diamètre du cordon de verrouillage (D) : 2,6 ± 0,4 mm pour toutes les dimensions de bride
Trous de fixation intérieurs (I) : M3x0,5 pour toutes les dimensions de bride

Lien vers la page BlueRobotics

Voir la page du produit sur le site BlueRobotics

Informations complémentaires

Poids ND
