Système RAILS : kit de glissières
Blue Robotics

Système RAILS : kit de glissières

Connectez-vous pour accéder aux prix professionnels

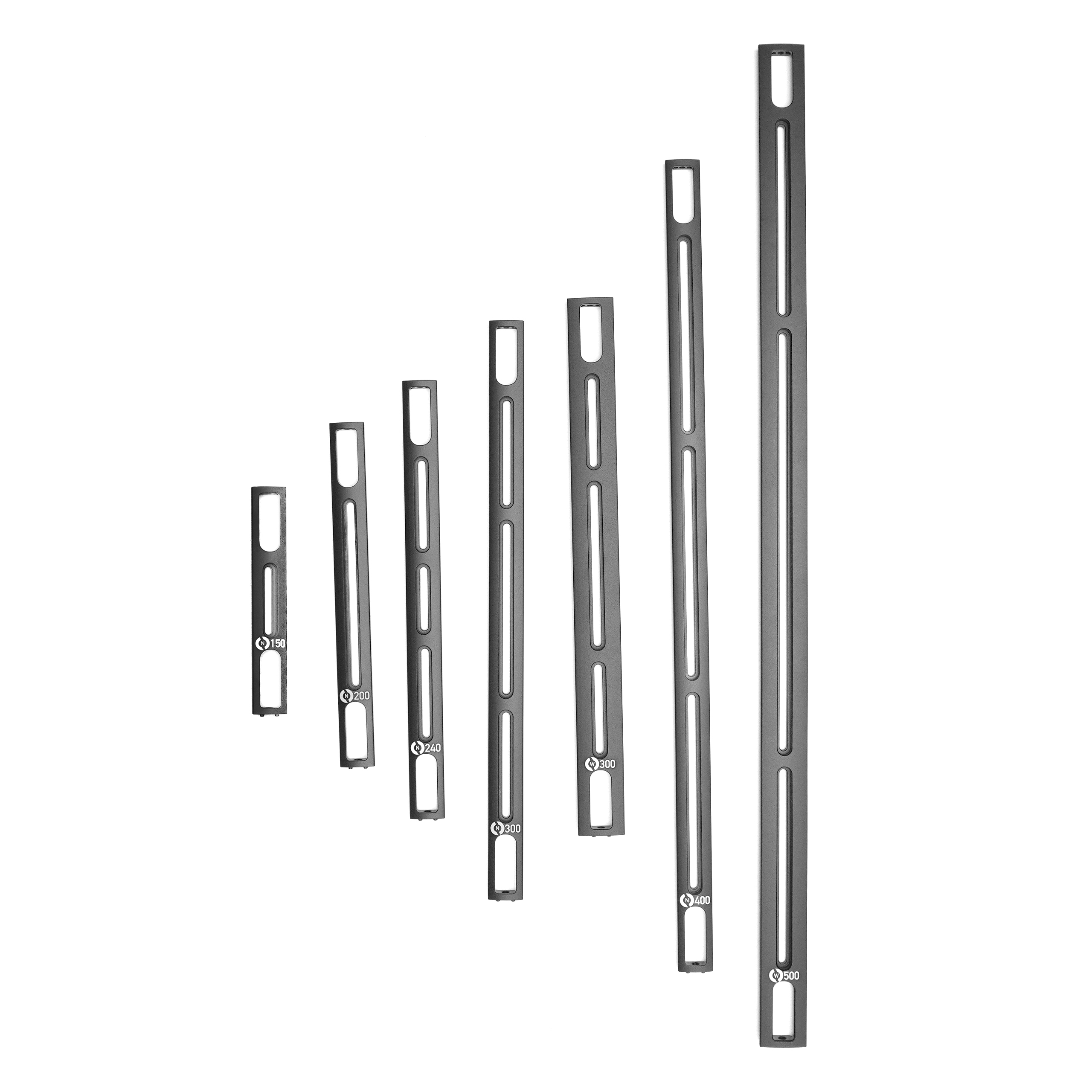

Lot de 2 rails en aluminium anodisé pour le système RAILS.

Se connecter ou créer un compte

UGS : WTE-RAILS-VP Catégorie : Marque :

Description

Il s’agit de la page produit dédiée exclusivement au kit de rails pour le système d’agencement RAILS

Caractéristiques techniques
Rail 300N
4″ Rectangular Tray
4″ Circular Tray
Sample RAILS Configuration
Série de rail Longueur du rail (L) Rainure (B) Rainure (C) Largeur du rail (W) Série WTE compatible Longueur minimale de tube compatible Poids Référence
150N 98 ± 0.2 mm 26 ± 0.2 mm NA 15 ± 0.1 mm 50mm (2″)
75mm (3″)
100mm (4″)		 150 mm 8 g BR-103290-150
200N 148 ± 0.2 mm 76 ± 0.2 mm NA 15 ± 0.1 mm 200 mm 13.5 g BR-103290-200
240N 188 ± 0.2 mm 35 ± 0.2 mm 24 ± 0.2 mm 15 ± 0.1 mm 240 mm 18.5 g BR-103290-240
300N 248 ± 0.2 mm 42 ± 0.2 mm 70 ± 0.2 mm 15 ± 0.1 mm 300 mm 25 g BR-103290-300
400N 348 ± 0.2 mm 80 ± 0.2 mm 94 ± 0.2 mm 15 ± 0.1 mm 400 mm 35.5 g BR-103290-400
300W 230 ± 0.2 mm 35 ± 0.2 mm 66 ± 0.2 mm 20 ± 0.1 mm 130mm (5″)
150mm (6″)
200mm (8″)		 300 mm 34.5 g BR-103290-301
500W 430 ± 0.2 mm 80 ± 0.2 mm 176 ± 0.2 mm 20 ± 0.1 mm 500 mm 67.5 g BR-103290-501
Matériau/finition : aluminium 6061-T6, anodisé type III pour tous les rails
Fixations de montage : M3x0,5-10 mm pour tous les rails
Série Longueur (L) Largeur (W) Largeur intérieure (A) Entraxe des vis de fixation (B) Épaisseur du plateau (T) Nombre de trous Poids Référence
50 mm (2″) 43 ± 0.2 mm 36 ± 0.1 mm 28 ± 0.2 mm 9.5 ± 0.2 mm 5 ± 0.2 mm 4 5.5 g BR-103291-200
75 mm (3″) 43 ± 0.2 mm 61.6 ± 0.1 mm 53.6 ± 0.2 mm 9.5 ± 0.2 mm 5 ± 0.2 mm 4 10.5 g BR-103291-300
100 mm (4″) 68 ± 0.2 mm 87 ± 0.1 mm 75 ± 0.2 mm 34.5 ± 0.2 mm 5 ± 0.2 mm 12 24.0 g BR-103291-400
130 mm (5″) 104.5 ± 0.2 mm 108.7 ± 0.1 mm 96.7 ± 0.2 mm 71 ± 0.2 mm 5 ± 0.2 mm 20 50.0 g BR-103291-500
150 mm (6″) 104.5 ± 0.2 mm 135.7 ± 0.1 mm 123.7 ± 0.2 mm 71 ± 0.2 mm 5 ± 0.2 mm 30 63.0 g BR-103291-600
200 mm (8″) 104.5 ± 0.2 mm 179.7 ± 0.1 mm 167.7 ± 0.2 mm 71 ± 0.2 mm 5 ± 0.2 mm 40 84.5 g BR-103291-800
Matériau/finition : plastique ABS noir
Fixations de montage : M3x0,5-10 mm pour tous les plateaux
Fixations recommandées pour accessoires : vis autotaraudeuse n° 3 – 0,375″
Série de plateau / série de rail 150N 200N 240N 300N 400N 300W 500W
50 mm (2″) 2 3 4 5 7 – –
75 mm (3″) 2 3 4 5 7 – –
100 mm (4″) 0 2 2 3 4 – –
130 mm (5″) – – – – – 2 4
150 mm (6″) – – – – – 2 4
200 mm (8″) – – – – – 2 4
Série Diamètre (D) Entraxe des vis de fixation (A) Méplats du rail (B) Épaisseur du plateau (T) Nombre de trous Poids Référence
50 mm (2″) 49 ± 0.2 mm 43 ± 0.2 mm 36 ± 0.1 mm 6 ± 0.2 mm 4 6.5 g BR-103292-200
75 mm (3″) 73.5 ± 0.2 mm 68.6 ± 0.2 mm 61.6 ± 0.1 mm 5 ± 0.2 mm 4 16.0 g BR-103292-300
100 mm (4″) 98.5 ± 0.2 mm 94 ± 0.2 mm 87 ± 0.1 mm 5 ± 0.2 mm 16 31.0 g BR-103292-400
130 mm (5″) 128.5 ± 0.2 mm 115 ± 0.2 mm 108.7 ± 0.1 mm 5 ± 0.2 mm 16 51.5 g BR-103292-500
150 mm (6″) 148.5 ± 0.2 mm 142 ± 0.2 mm 135.7 ± 0.1 mm 5 ± 0.2 mm 36 75.0 g BR-103292-600
200 mm (8″) 198.5 ± 0.2 mm 186 ± 0.2 mm 179.7 ± 0.1 mm 5 ± 0.2 mm 60 137 g BR-103292-800
Matériau/finition : plastique ABS noir
Fixations de montage : M3x0,5-10 mm pour tous les plateaux
Fixations recommandées pour accessoires : vis autotaraudeuse n° 3 – 0,375″

Lien vers la page BlueRobotics

Voir la page du produit sur le site BlueRobotics

Informations complémentaires

Poids ND
Largeur du rail

Narrow – for 50mm (2”), 75mm (3”), 100mm (4”) Enclosures, Wide – for 130mm (5”), 150mm (6”), 200mm (8”) Enclosures
Série du rail

150N, 200N, 240N, 300N, 400N, 300W, 500W
