Pénétrateurs à résiner
Connectez-vous pour accéder aux prix professionnels
Un pénétrateur résiné assure l’ étanchéité permettant de faire pénétrer un câble dans un boîtier étanche. Chaque kit comprend une traversée, un joint torique et un écrou. Encapsulage et assemblage requis.
Il s’agit de l’ancienne gamme de pénétrateurs ! Pour des pénétrateurs haute pression et haute fiabilité conçus pour une profondeur de 1 000 mètres et sans résine, découvrez nos passe-câbles WetLink.
Description

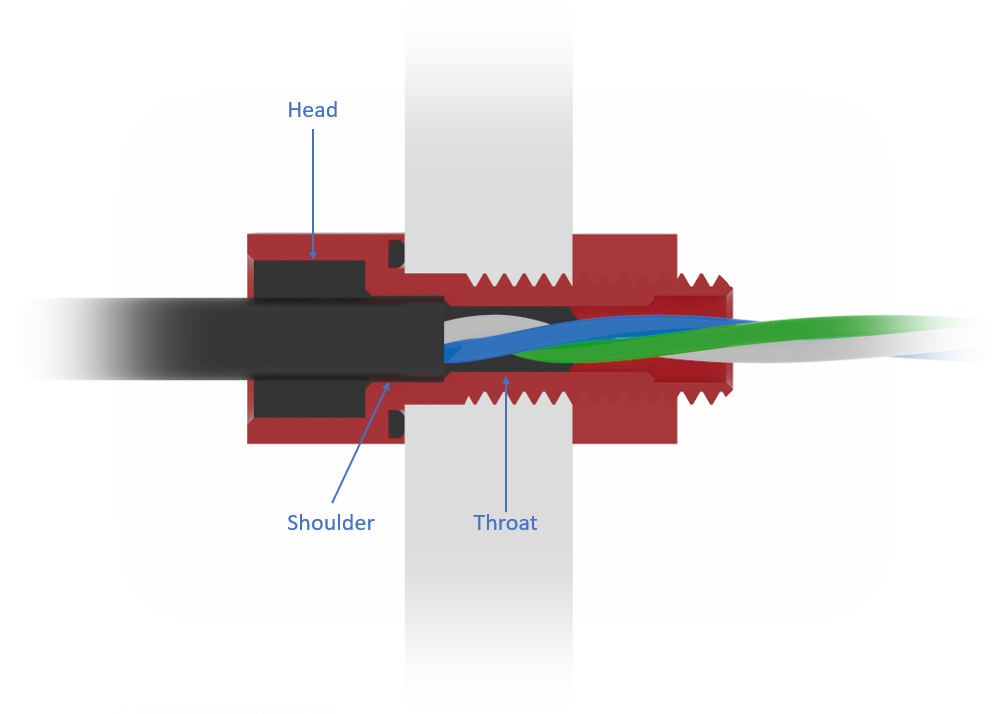

Le pénétrateur à résiner constitue une solution simple pour assurer l’étanchéité de votre robot. Il s’agit essentiellement d’un boulon muni d’un trou dans lequel un câble peut être collé (résiné) afin d’assurer une connexion étanche à travers des boîtiers, des coffrets, des panneaux, etc.
Nous vous recommandons une résine PU ou époxy et le kit pour résine d’enrobage pour réaliser l’assemblage.
Pour des joints haute pression et haute fiabilité certifiés jusqu’à 1 000 mètres de profondeur, nous vous recommandons nos passe-câbles WetLink.
Caractéristiques
- Construction en aluminium anodisé garantissant une résistance à la corrosion et une grande solidité
- Joint d’étanchéité à face à joint torique captif, compatible avec toute surface lisse
- Faces de serrage pour un serrage aisé

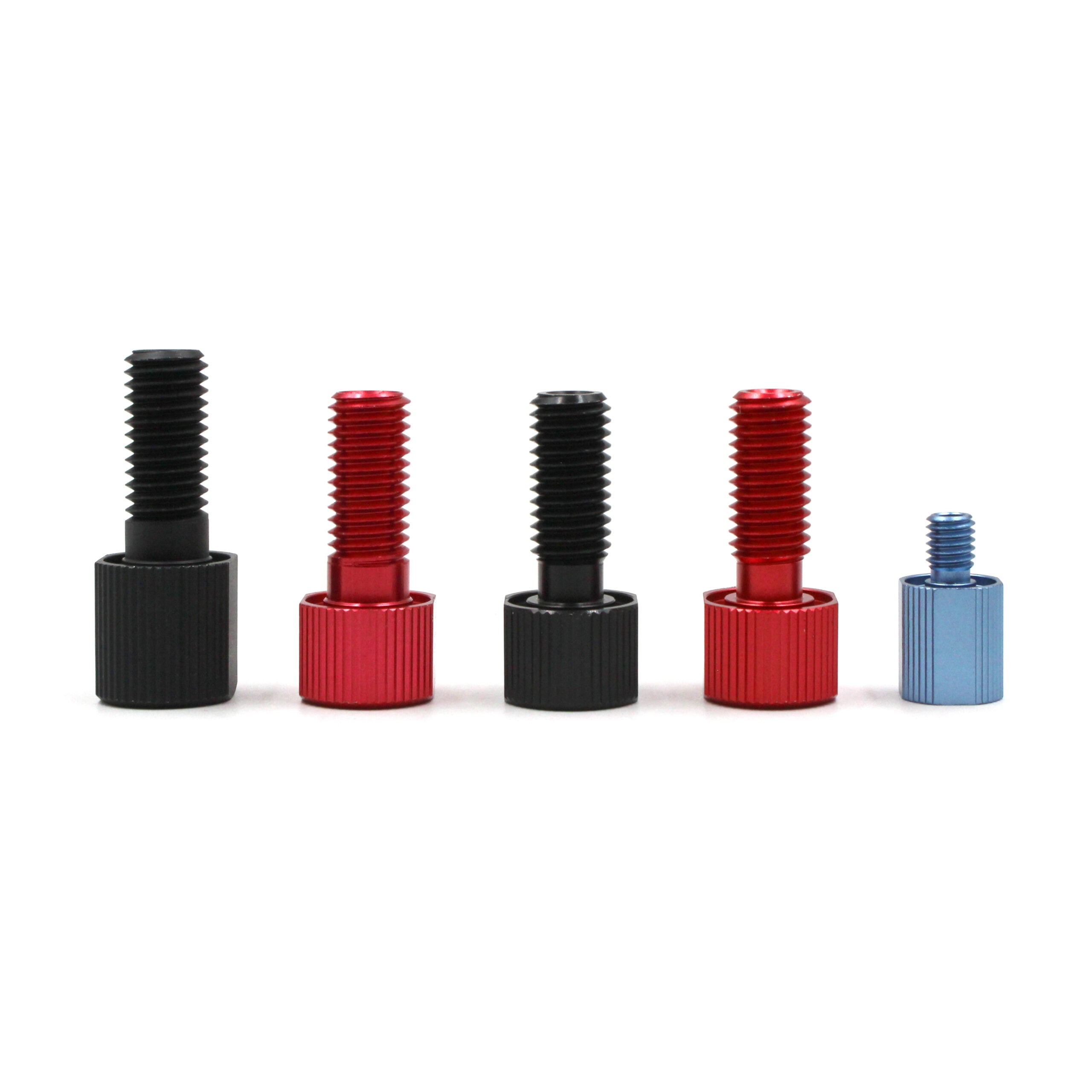

- Plusieurs diamètres intérieurs pour maintenir la gaine du câble tout en laissant de la place pour la résine d’encapsulation

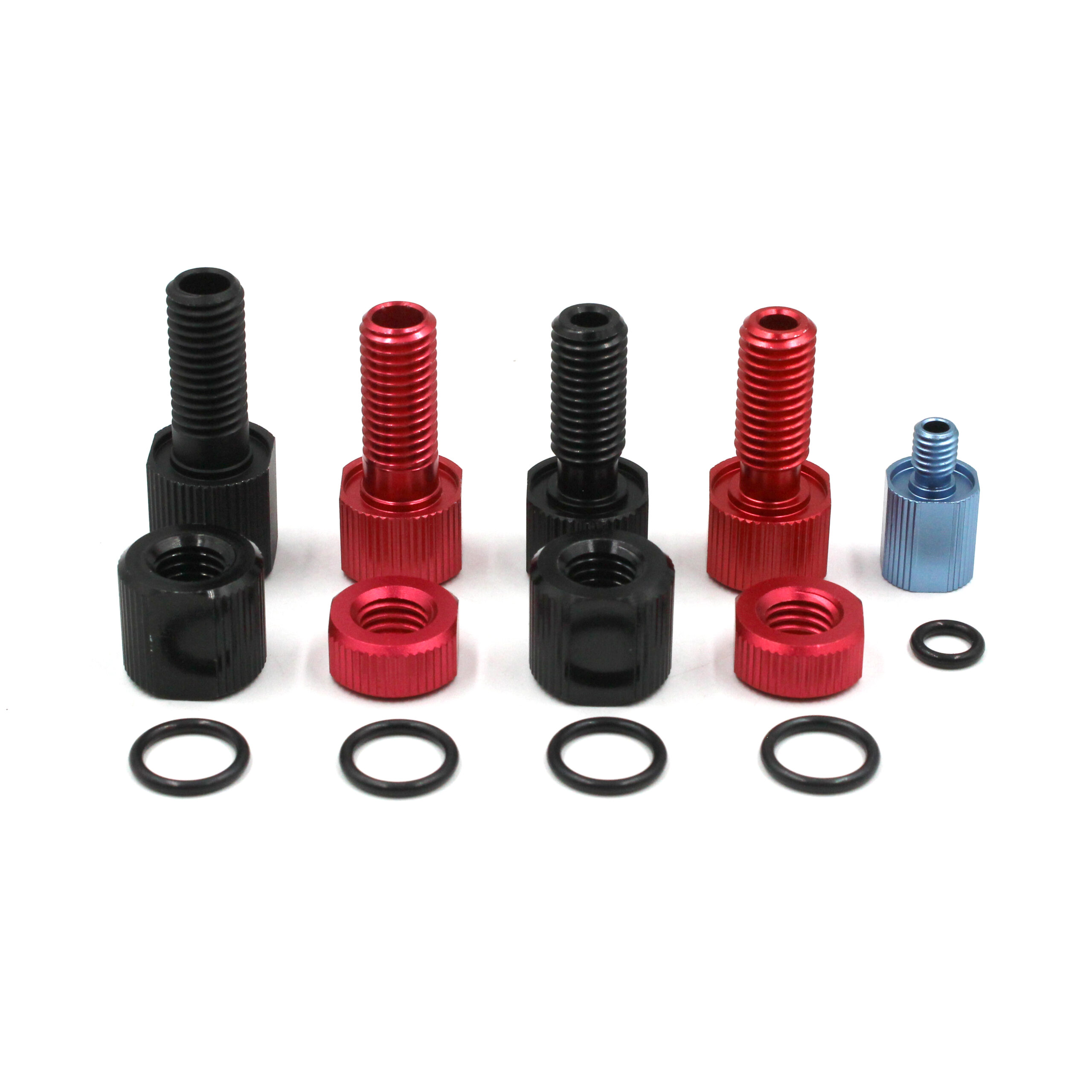

Contenu
Pour chaque unité, les éléments suivants sont fournis en fonction du diamètre de câble et de la taille de passe-cloison sélectionnés.
- 1 x pénétrateur
- 1 x écrou
- 1 x joint torique
Guide
Caractéristiques techniques
| Produit | SKU du produit | Matériau | Diamètre maximal de câble compatible | Diamètre de perçage recommandé | Filetage de la vis | Longueur de la vis | Diamètre de tête de vis | Méplats pour clé | Joint torique |
|---|---|---|---|---|---|---|---|---|---|
| Pénétrateur de câble M6 pour câble de 4 à 5 mm | BR-100991 | Aluminum 6061-T6 | 5 mm | 6 mm (tapped) | M6 x 1.0 | 6.5 mm | 12 mm | 12 mm | NBR70 AS568-010 |
| Pénétrateur de câble M10 pour câble de 3 à 4 mm | BR-100996 | Aluminum 6061-T6 | 4 mm | 10 mm (through-hole) | M10 x 1.5 | 25 mm | 18 mm | 16 mm (5/8 in) | NBR70 AS568-013 |
| Pénétrateur de câble M10 pour câble de 4 à 5 mm | BR-100886 | Aluminum 6061-T6 | 5 mm | 10 mm (through-hole) | M10 x 1.5 | 25 mm | 18 mm | 16 mm (5/8 in) | NBR70 AS568-013 |
| Pénétrateur de câble M10 pour câble de 6 mm | BR-101086 | Aluminum 6061-T6 | 6 mm | 10 mm (through-hole) | M10 x 1.5 | 25 mm | 18 mm | 16 mm (5/8 in) | NBR70 AS568-013 |
| Pénétrateur de câble M10 pour câble de 8 mm | BR-100511 | Aluminum 6061-T6 | 8 mm | 10 mm (through-hole) | M10 x 1.5 | 25 mm | 18 mm | 16 mm (5/8 in) | NBR70 AS568-013 |
Lien vers la page BlueRobotics
Informations complémentaires
| Poids | 0,05 kg |
|---|
