Kit d’antenne directionnelle pour station de base
Connectez-vous pour accéder aux prix professionnels

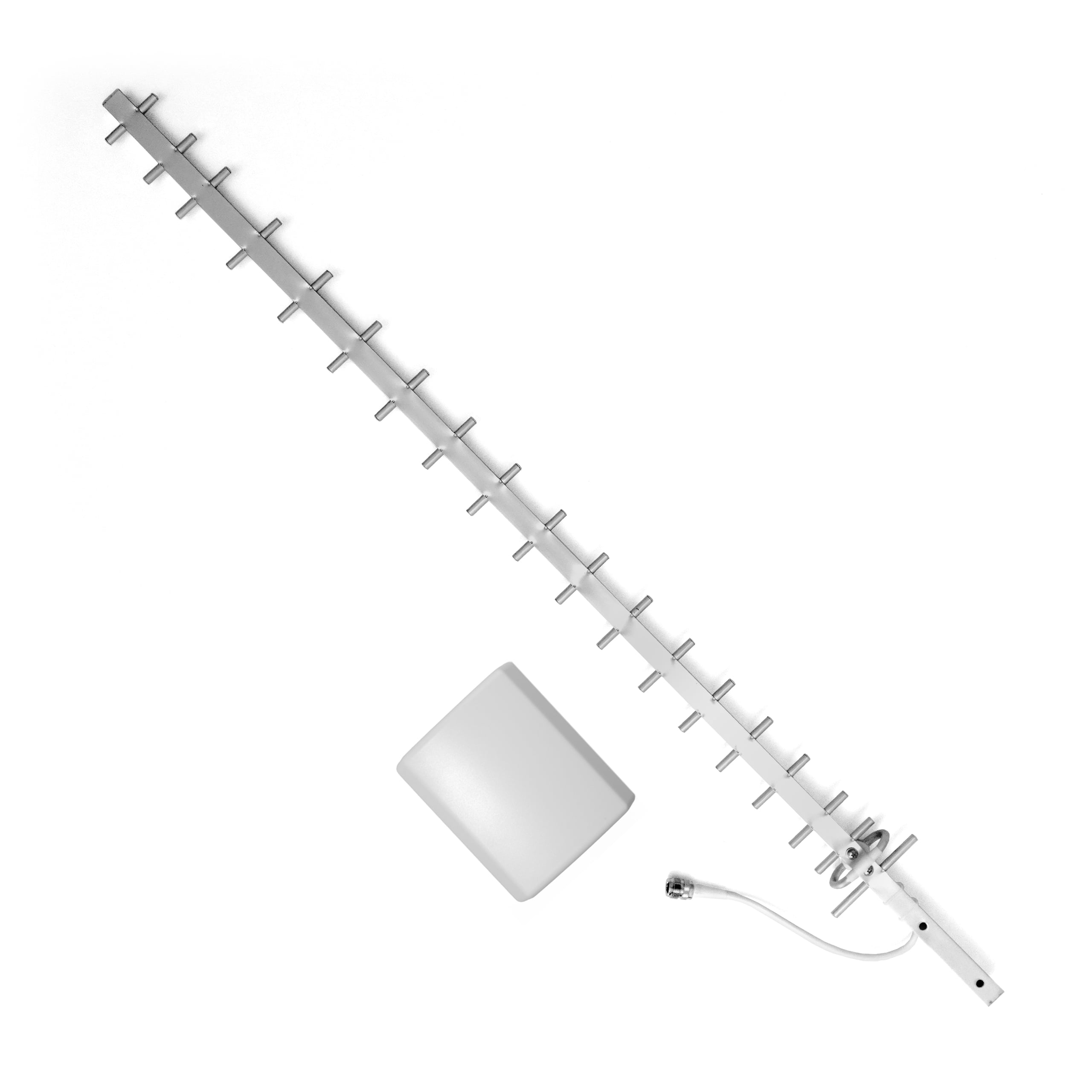

Ces antennes directionnelles remplacent l’antenne omnidirectionnelle standard de la BaseStation afin d’étendre sa portée de communication. Le kit d’antenne panneau offre une mise à niveau de portée moyenne avec une antenne directionnelle d’une largeur de faisceau de 40 degrés, tandis que le kit d’antenne Yagi offre une mise à niveau de longue portée avec une antenne hautement directionnelle d’une largeur de faisceau de 25 degrés.
Description

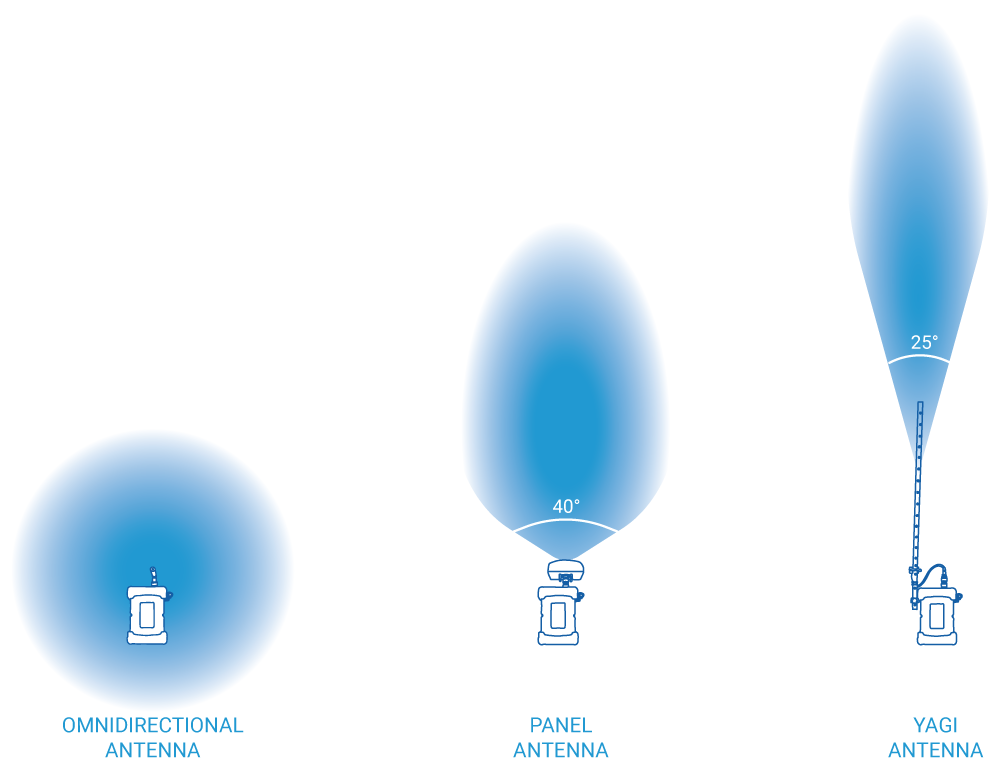

Par défaut, la BaseStation est équipée d’une antenne omnidirectionnelle qui reçoit et émet des signaux de manière uniforme dans toutes les directions, ce qui la rend idéale pour une utilisation générale à courte portée. Pour les missions à longue portée, une antenne directionnelle peut considérablement étendre la portée de communication en concentrant le signal vers le BlueBoat.
Le kit d’antenne directionnelle BaseStation est disponible en deux versions :
- Le kit d’antenne panneau offre une mise à niveau de milieu de gamme avec une largeur de faisceau plus étendue de 40 degrés.
- Le kit d’antenne Yagi offre une mise à niveau pour une longue portée avec un angle de faisceau plus étroit de 25 degrés.

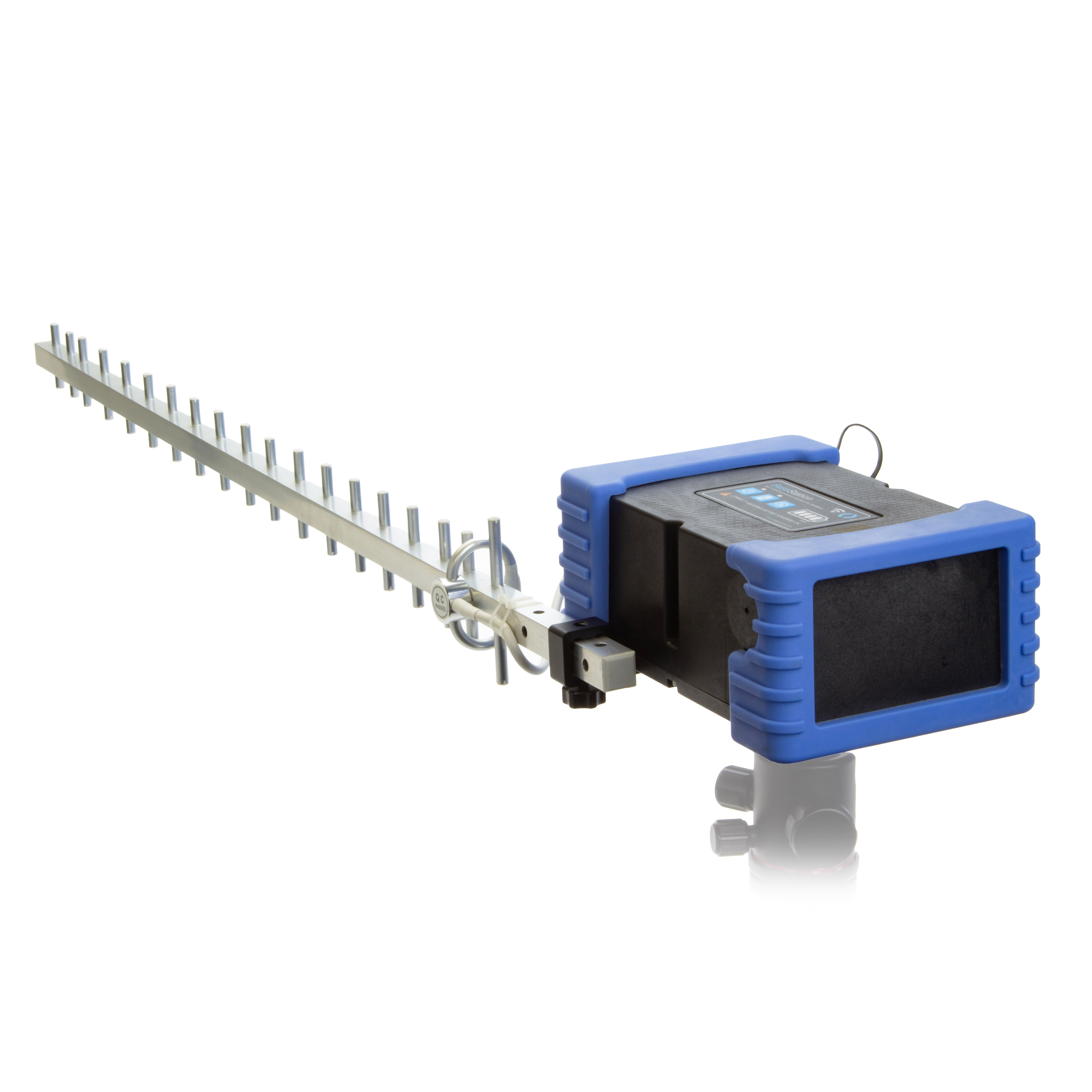

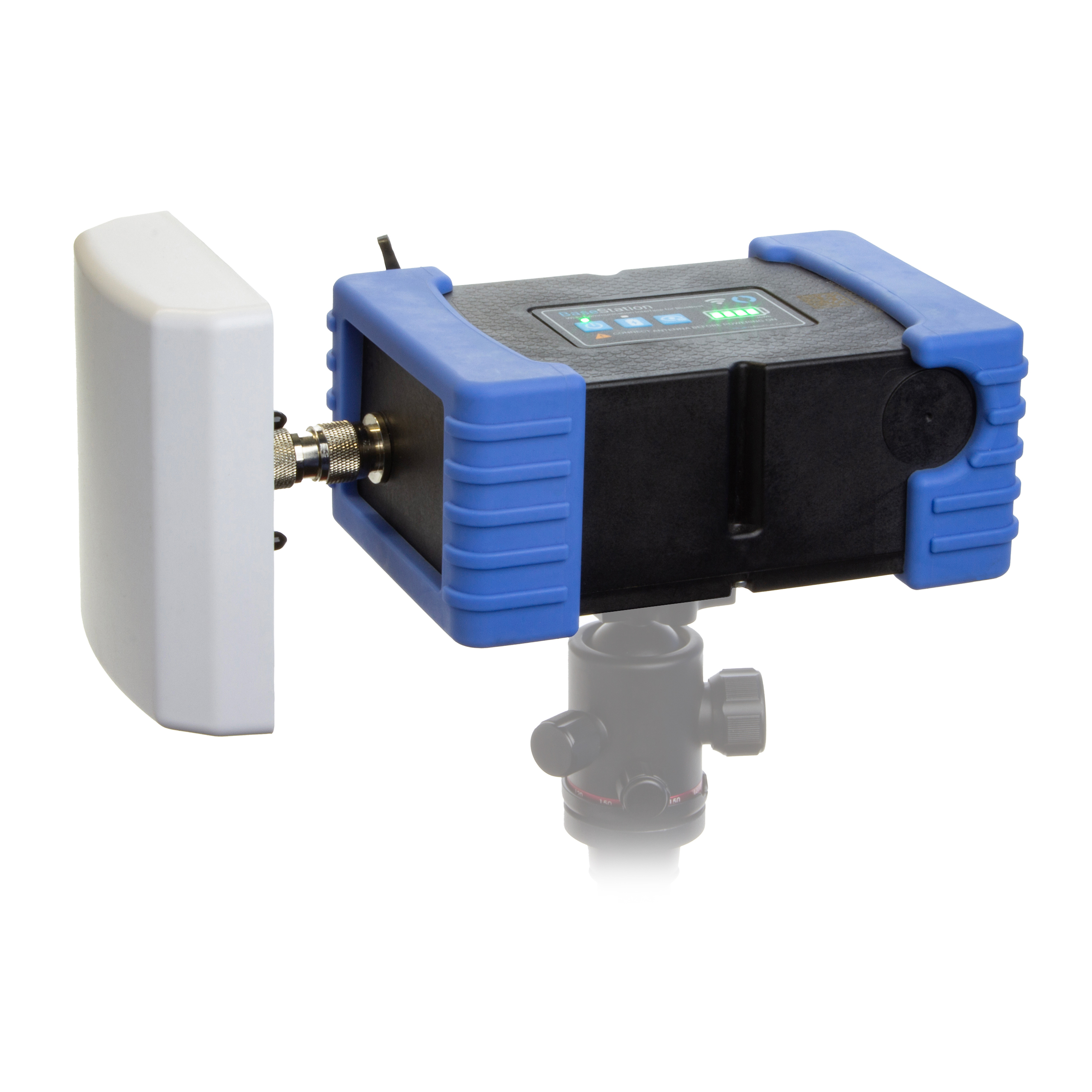

Les deux kits sont fournis avec tout le nécessaire pour une installation sur la BaseStation. Nous vous recommandons de les monter sur un trépied à au moins 1,5 mètre du sol, mais un trépied encore plus haut vous permettra d’obtenir de meilleures performances. Consultez le guide d’installation pour plus d’informations sur leur installation sur la BaseStation et la configuration des paramètres.
Contenu

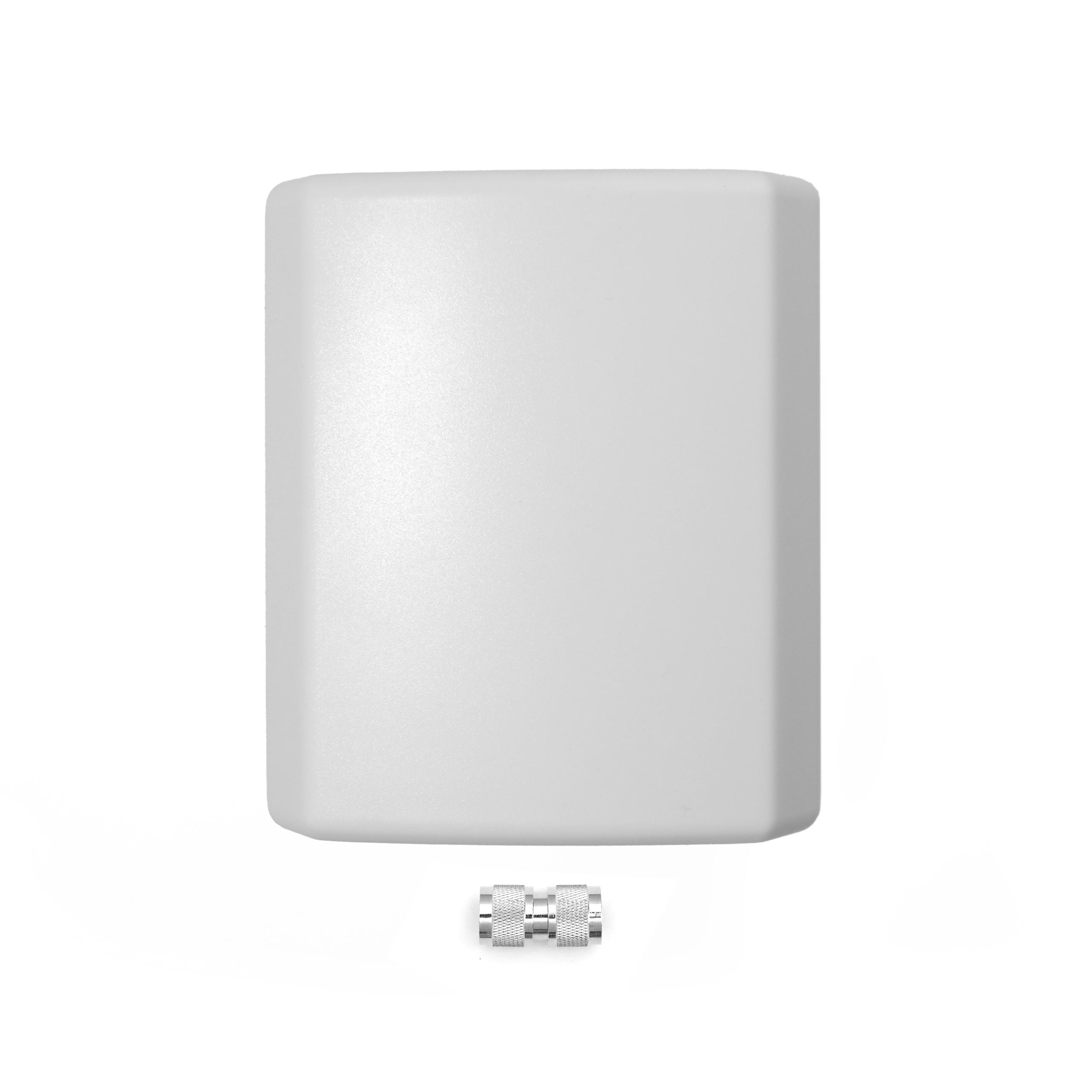

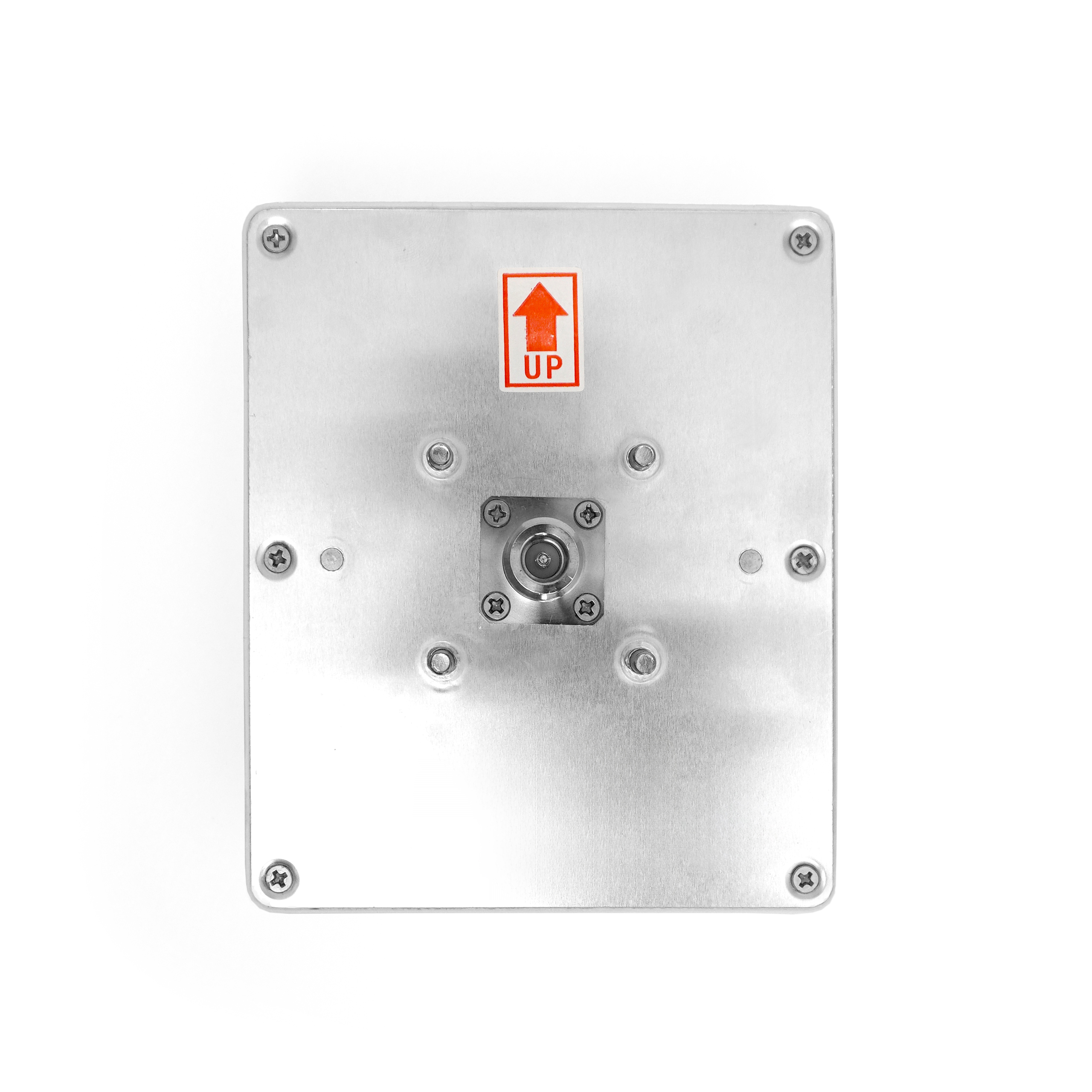

Antenne panneau
- 1 x antenne panneau
- 1 x adaptateur type N mâle-mâle (BR-103221)

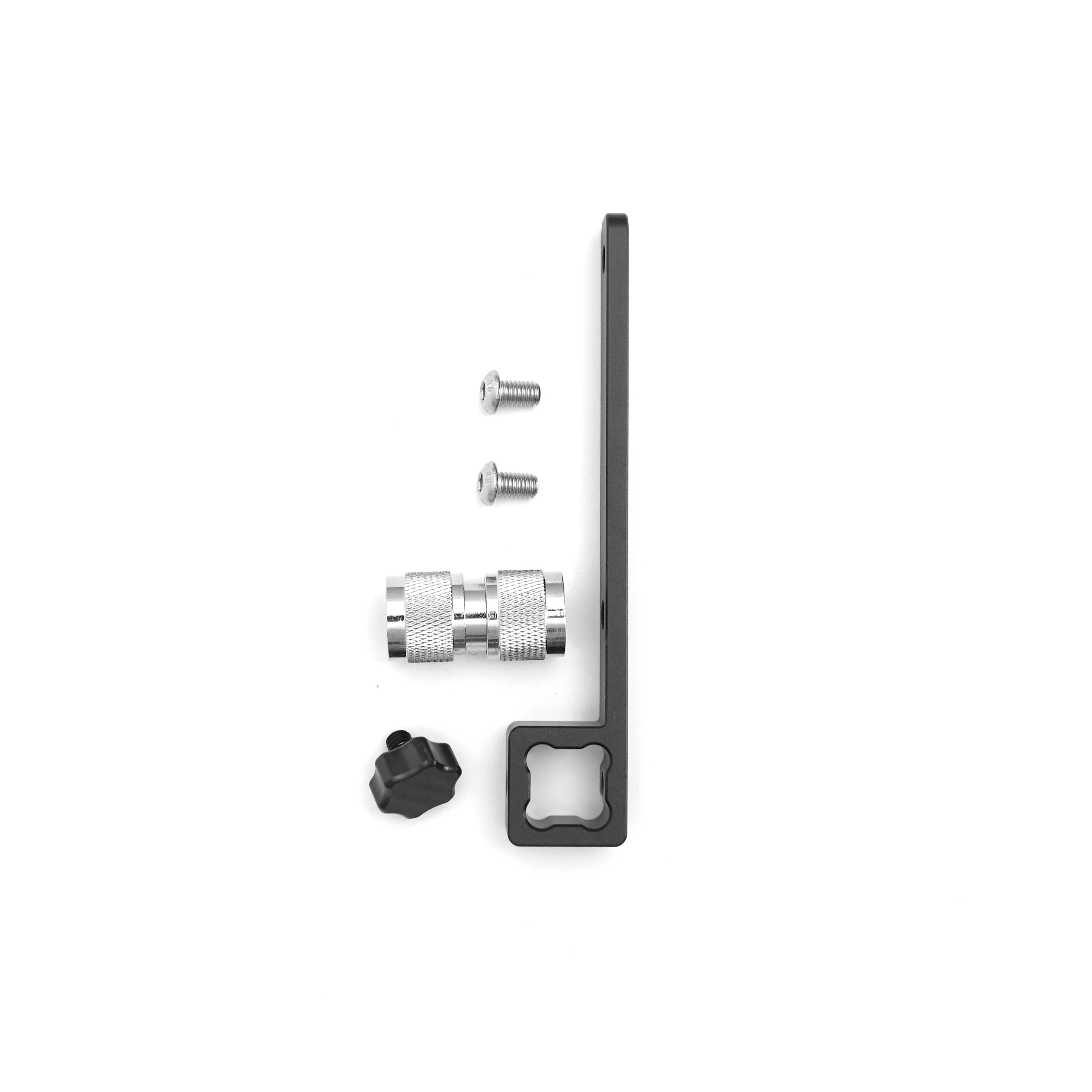

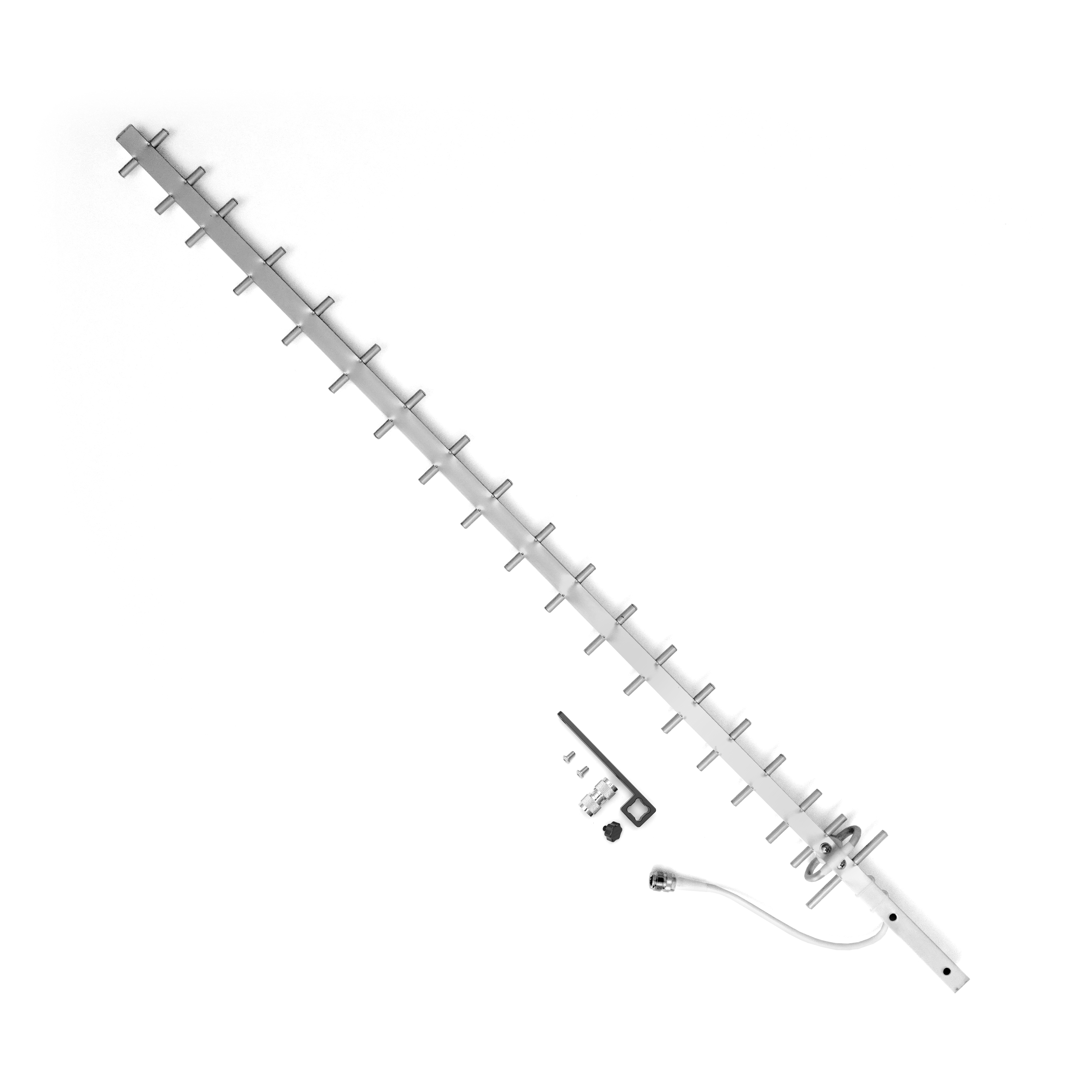

Antenne Yagi

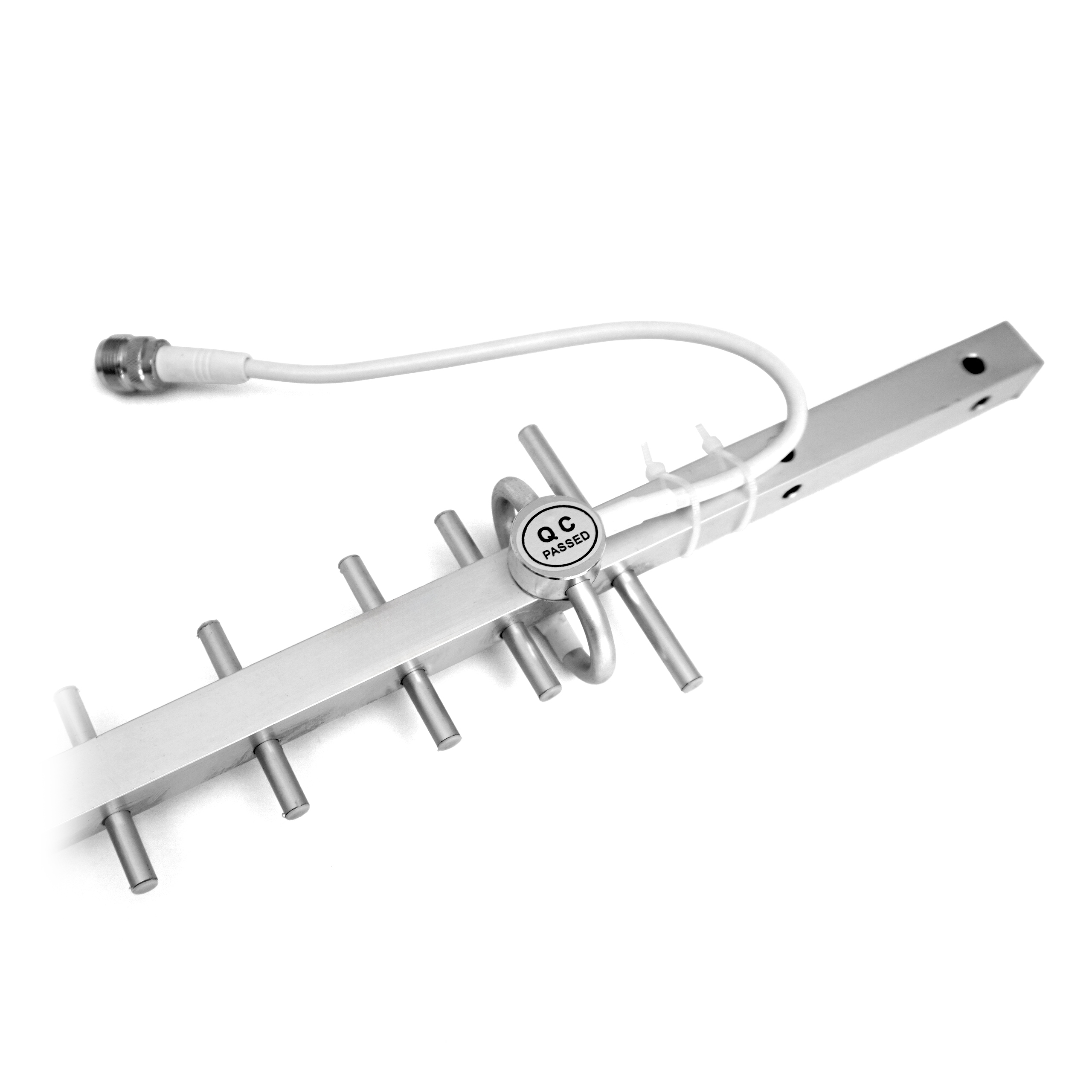

- 1 x antenne Yagi
- 1 x adaptateur type N mâle-mâle (BR-103221)
- 1 x support d’antenne Yagi (BR-103081)
- 1 x vis moletée (BR-103157)
- 2 x vis à tête bombée M6x10 (BR-103158)
Guide
Caractéristiques techniques
| Antenne | Antenne panneau | Antenne Yagi |
|---|---|---|
| Performances | ||
| Portée pratique de communication au niveau de la mer 1 | 500 m | 800 m |
| Gain | 13 dBi | 17 dBi |
| Fréquence | 2.4–2.5 GHz 5.15–5.85 GHz |
2.4–2.483 GHz |
| Rapport d’ondes stationnaires | < 2.0 : 1 | < 1.5 : 1 |
| Largeur du faisceau horizontal | 40°, 41° | 25° |
| Largeur du faisceau vertical | 35°, 33° | 24° |
| Impédance nominale | 50 Ohm | 50 Ohm |
| Caractéristiques physiques | ||
| Dimensions (longueur × largeur × hauteur) | 140 x 120 x 39 mm | 896 x 83 mm |
| Poids | 454 g | 458 g |
| Longueur du câble | NA | 240 mm |
| Type de connecteur | N-Type female (male adapter included) |
N-Type female (male adapter included) |
| 1 Voir le tableau des portées testées pour plus d’informations. | ||
| Tested Range – United States Settings | Tested Range – ETSI Settings | |||||||||
| Antenne d’origine | Panel Antenna | Yagi Antenna | Stock Antenna | Panel Antenna | Yagi Antenna | |||||
| Portée (m) | Range (m) | % Increase | Range (m) | % Increase | Range (m) | Range (m) | % Increase | Range (m) | % Increase | |
| Moyenne | 498 | 905 | 80% | 1117 | 123% | 332 | 490 | 46% | 623 | 90% |
| * Les données ont été recueillies dans les conditions suivantes : – mer calme – interférences de signal faibles à moyennes – BaseStation située entre 3 et 10 mètres de hauteur | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
Lien vers la page BlueRobotics
Informations complémentaires
| Poids | ND |
|---|---|
| Type d'antenne | Panel Antenna – Mid Range – Directional, Yagi Antenna – Long Range – Highly Directional |
