Fathom-X Interface Tether (FXTI)

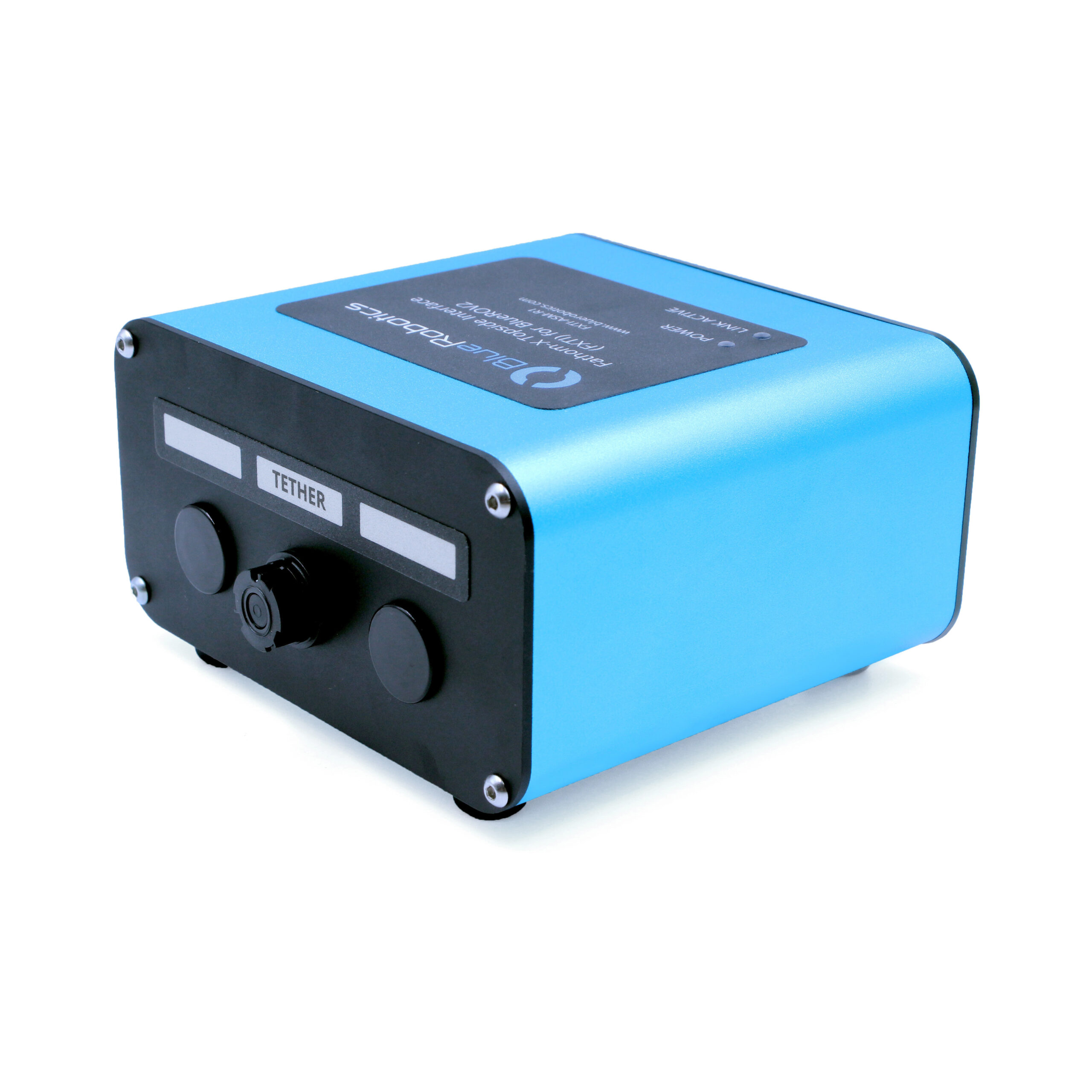

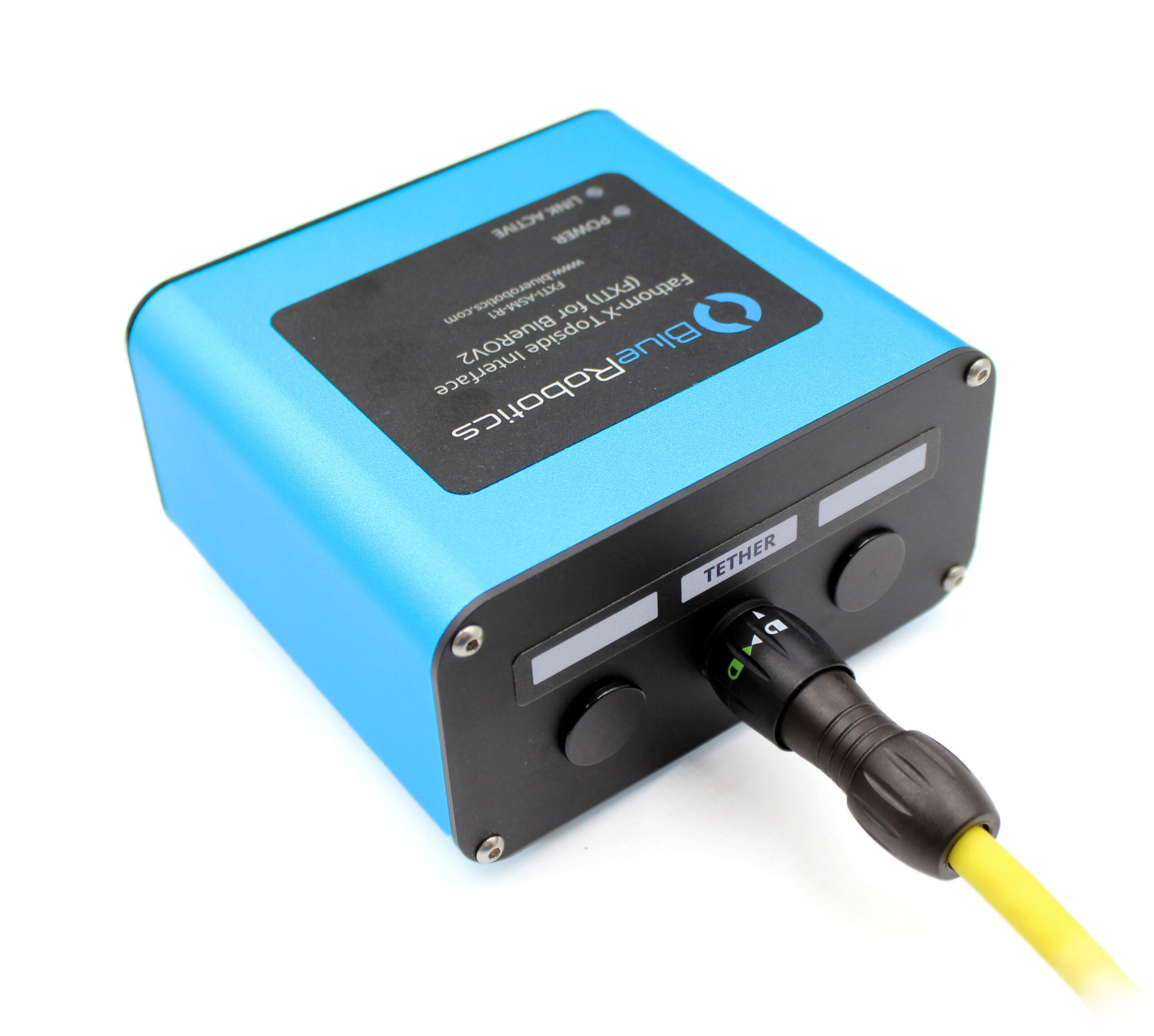

L’interface Tether Fathom-X (ou FXTI) est un boîtier simple et évolutif destiné à assurer la liaison avec le BlueROV2 et d’autres appareils utilisant la technologie de communication HomePlug. L’interface FXTI dispose d’un port USB-B d’un côté et d’un connecteur Binder 770 de l’autre. Le port USB alimente le boîtier et est relié en interne à un adaptateur USB vers Ethernet, lui-même connecté à une carte d’interface Fathom-X Tether. La carte d’interface est reliée au connecteur Binder 770 pour assurer une connexion propre à l’ombilical !

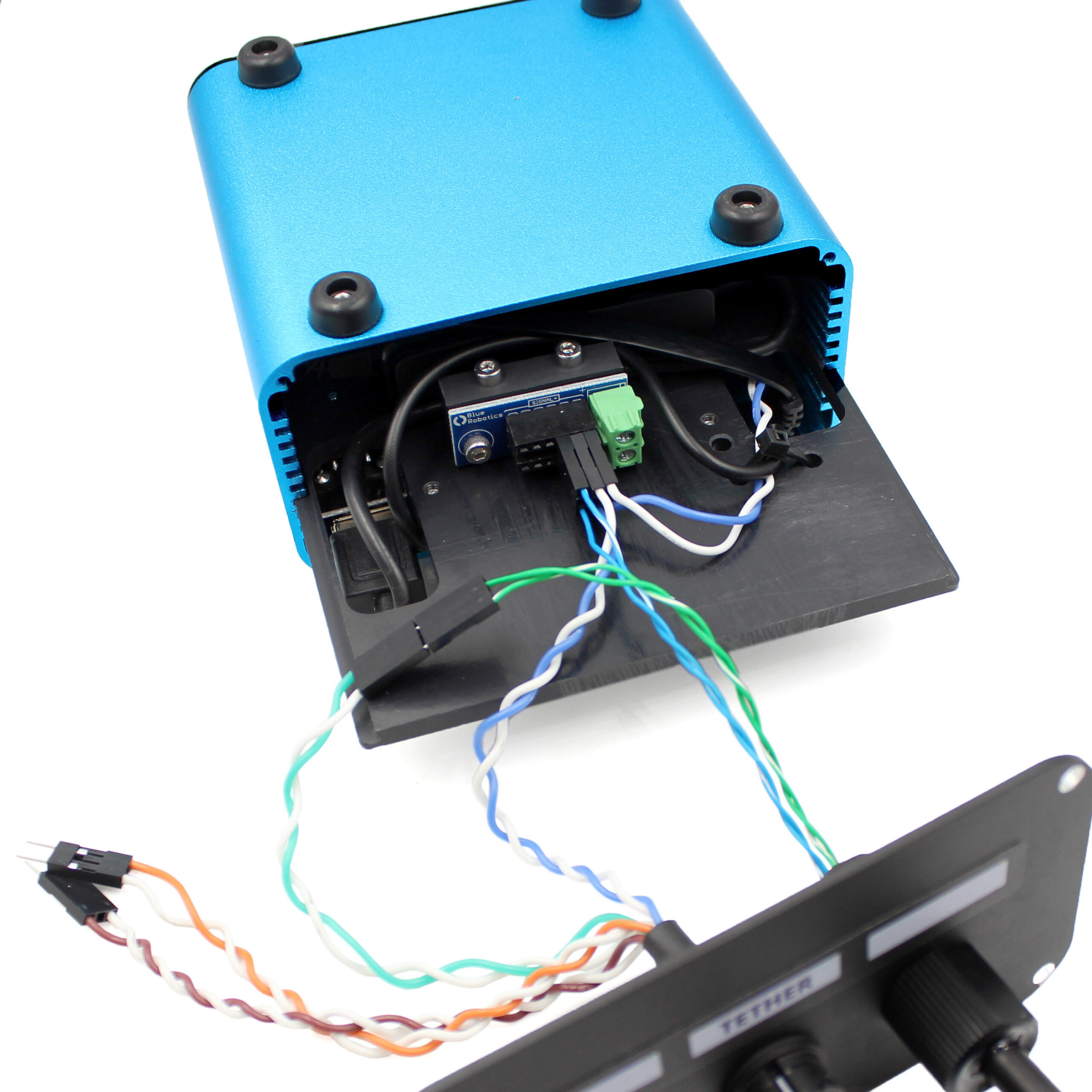

Ce produit est conçu pour être évolutif et s’adapter à d’autres applications. Le connecteur Binder 770 dispose de broches pour les 8 fils, assurant ainsi une prise en charge complète des ombilicaux Fathom, qu’ils soient fins (1paire) ou standard (4 paires). Ces fils sont reconfigurables à l’intérieur du boîtier, ce qui vous permet d’utiliser rapidement une paire torsadée supplémentaire provenant de l’ombilical pour d’autres périphériques.

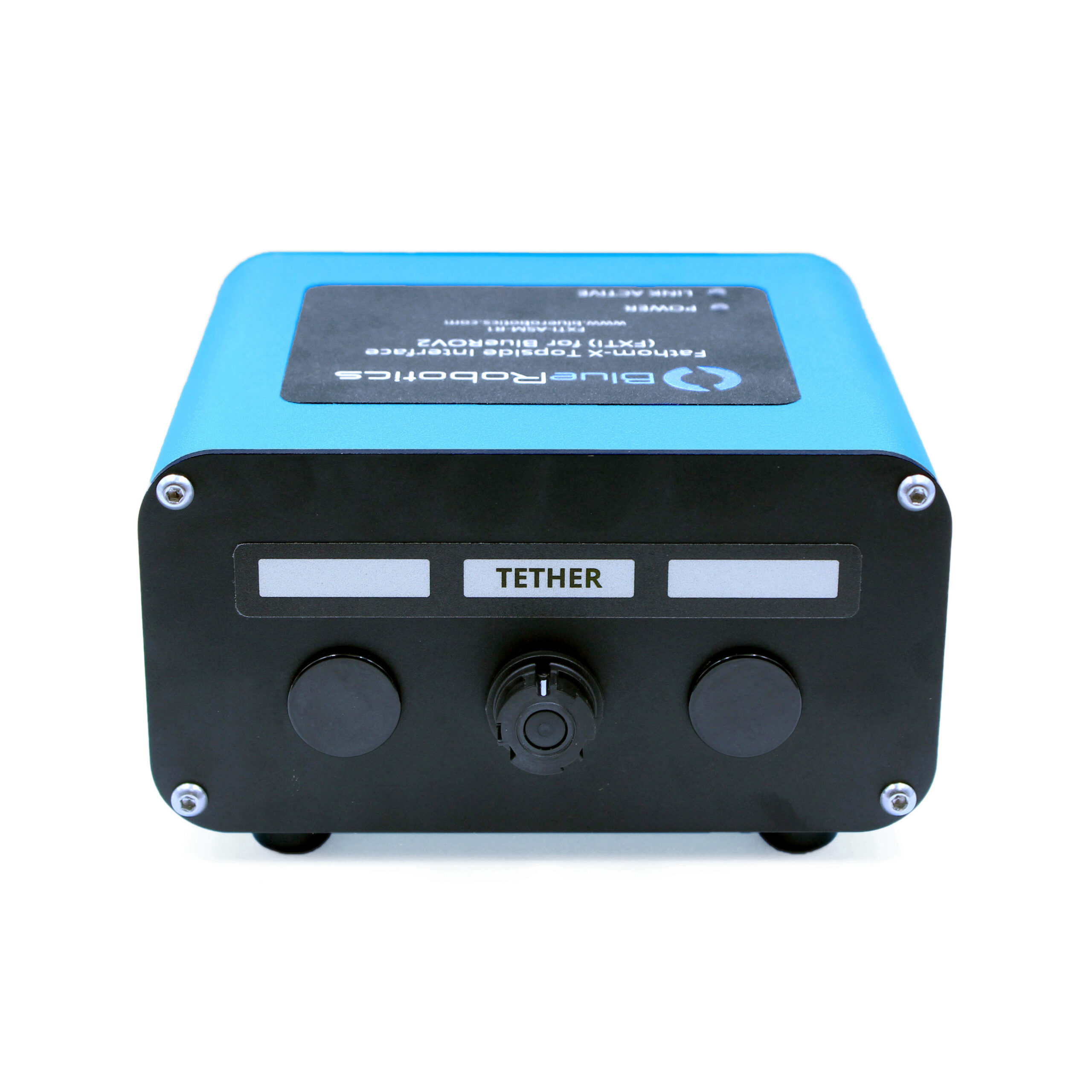

Deux trous supplémentaires sont prévus sur le boîtier ; leur dimension est adaptée pour accueillir d’autres embases Binder 770 ou nos pénétrateurs standard.

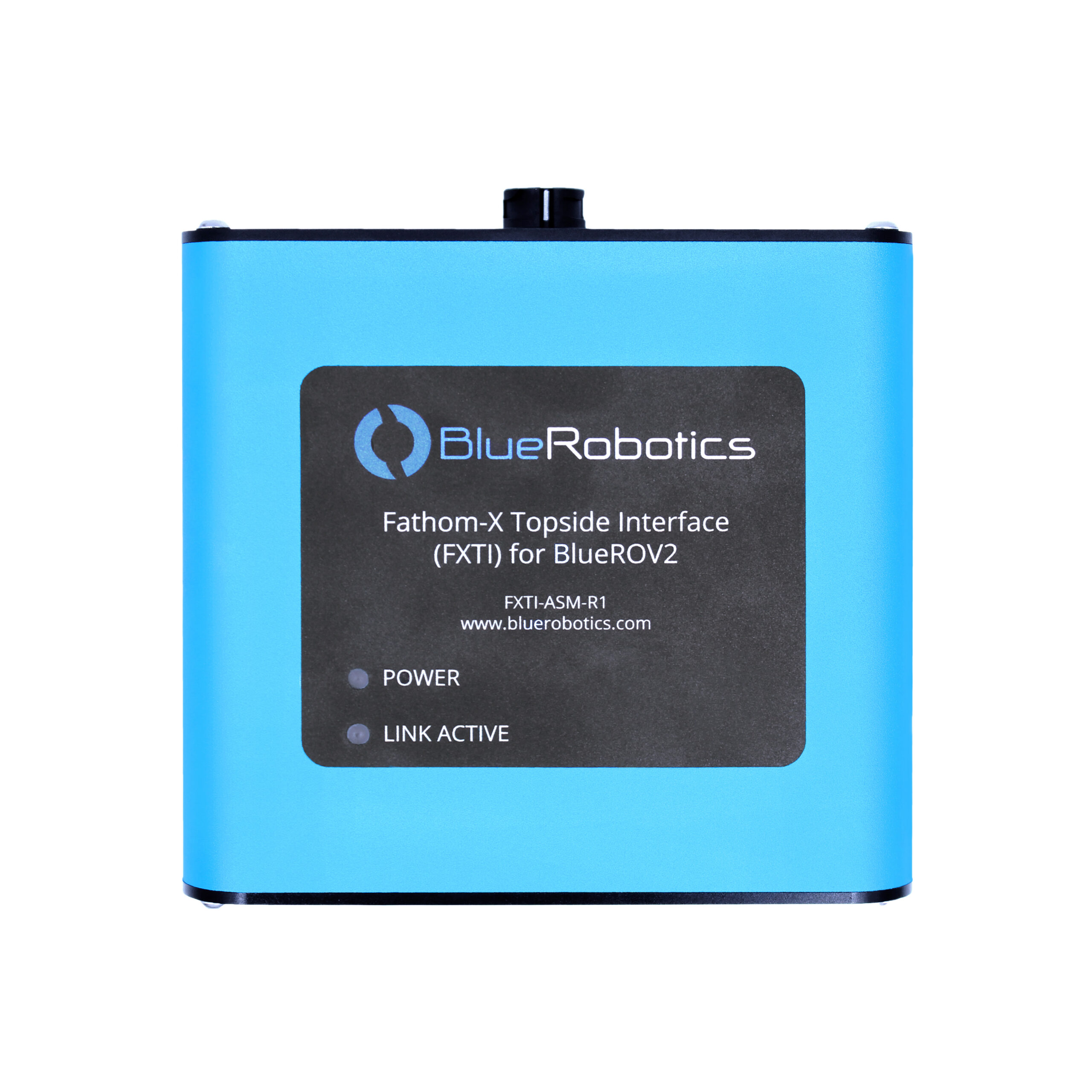

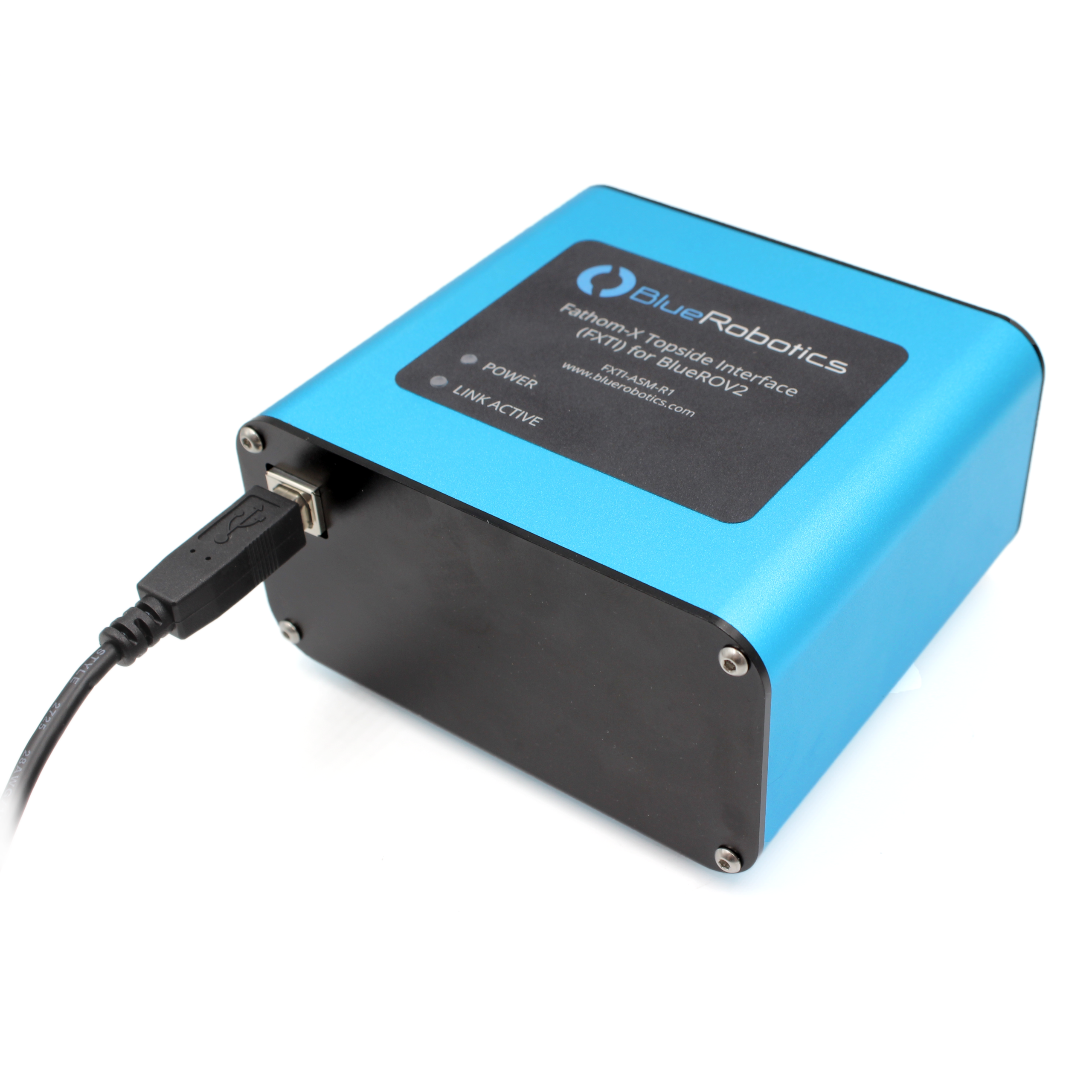

Des voyants lumineux situés sur le dessus du boîtier indiquent l’état de l’« alimentation » et de la « liaison » provenant de la carte Fathom-X. La connexion USB-B offre un connecteur robuste peu susceptible d’être endommagé pendant le transport ou le fonctionnement.

Contenu

• 1 x Fathom-X Interface Tether (FXTI)

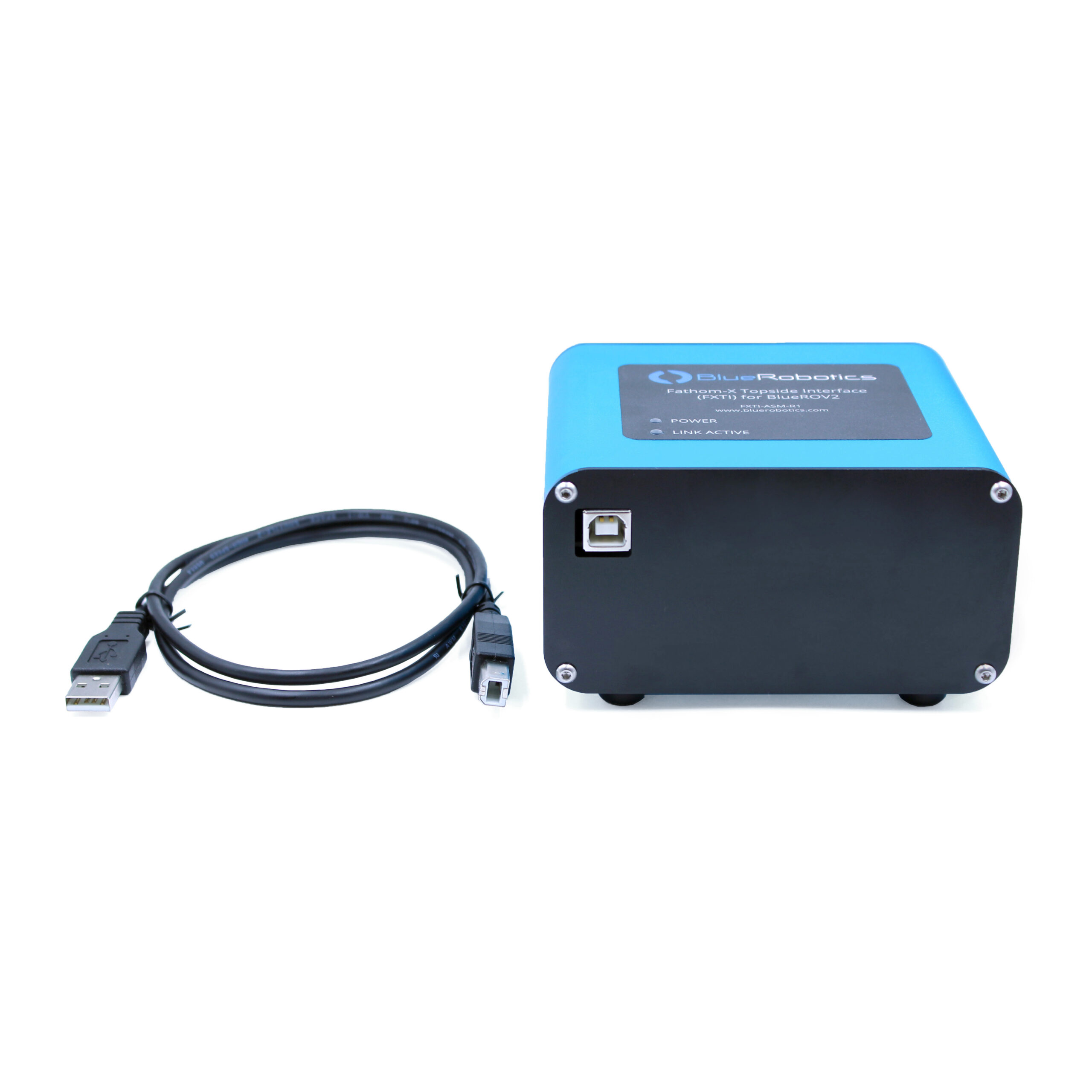

• 1 câble USB-A vers USB-B de 3 pieds (1 m)

Plans en 2D

Modèles 3D

FXTI-ASM-R1 (.zip)

Guides

• Guide d’utilisation du boitier FXTI (traduit en français)

Caractéristiques techniques

Lien vers la page BlueRobotics

Voir la page du produit sur le site BlueRobotics
