Circuit imprimé pour capteur de température Celsius à réponse rapide, ±0,1 °C

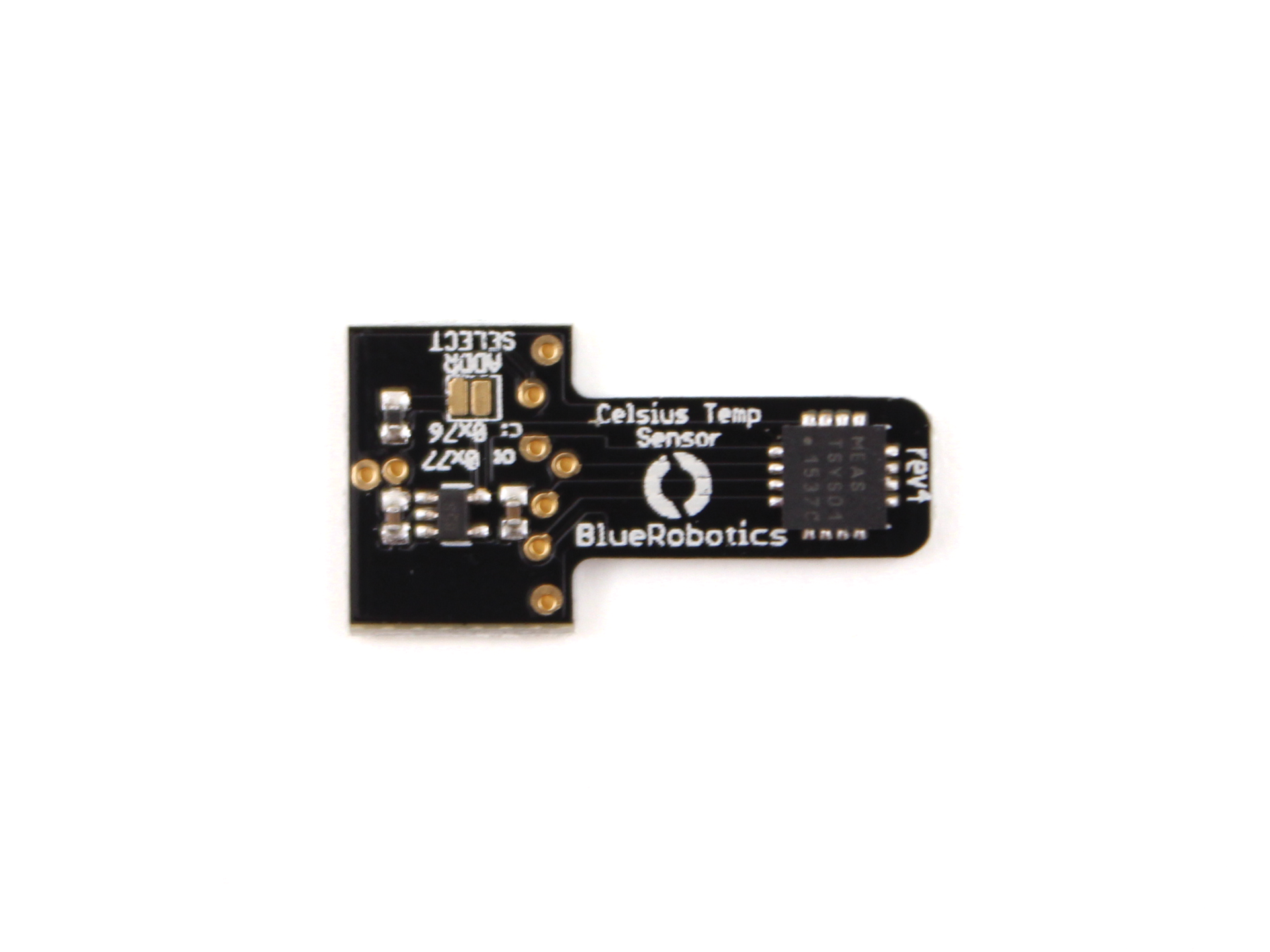

Le capteur de température Celsius est un capteur à réponse rapide et haute précision. Nous proposons ici une version étanche et protégée, mais cette version non étanche, à monter directement sur une carte, est idéale pour une intégration directe dans vos projets et pour une utilisation dans des environnements secs.

Il s’agit du capteur TSYS01 de Measurement Specialties, qui offre une précision de ±0,1 °C et communique via I2C. Il fonctionne avec une tension I2C de 3,3 V, mais peut accepter une tension d’alimentation allant jusqu’à 5,5 V. Elle comprend quatre pastilles de soudure pour la masse, l’alimentation 3,3 V-5,5 V et les lignes I²C 3,3 V.

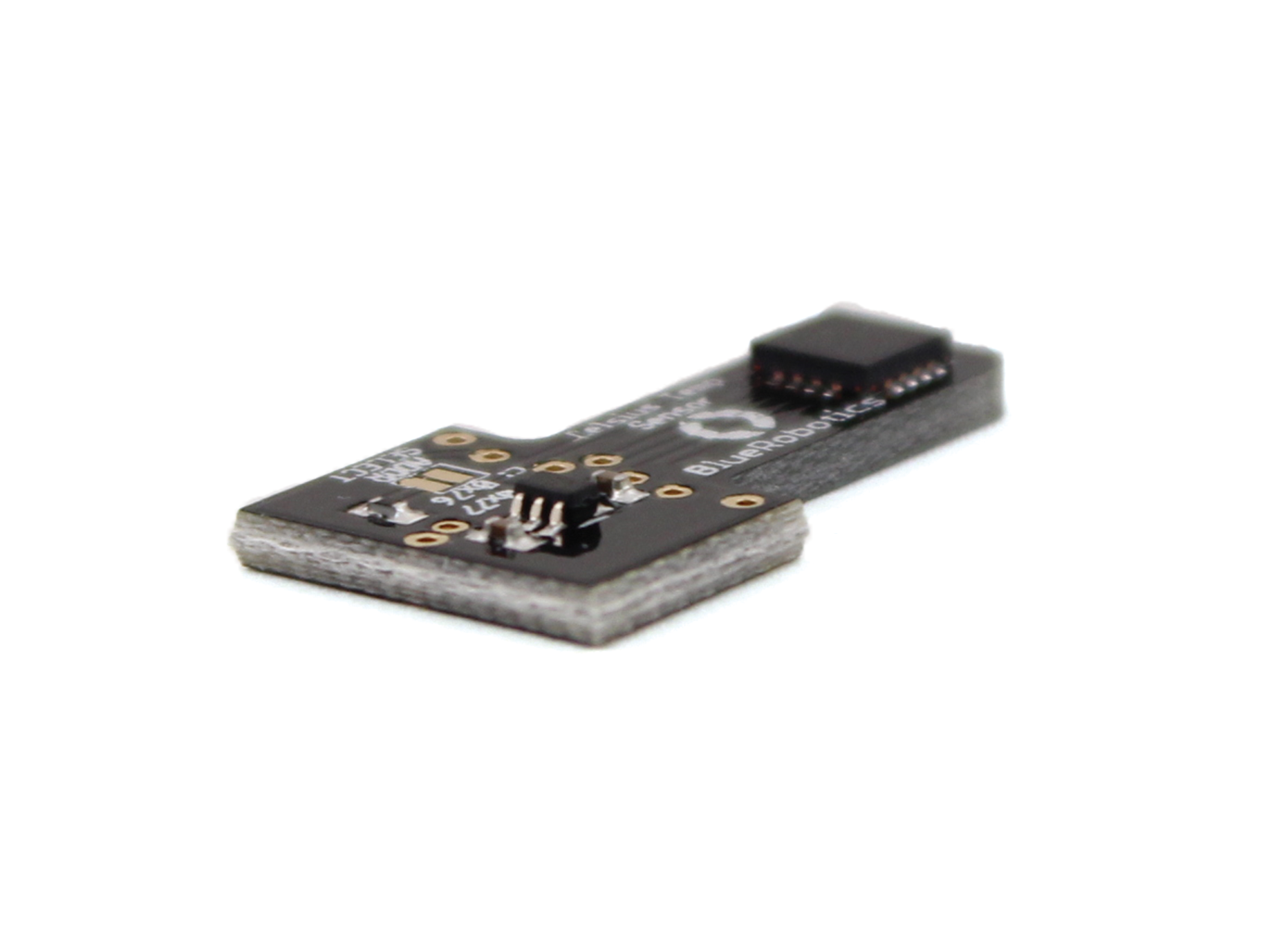

Le capteur TSYS01 lui-même présente un temps de réponse rapide et nous avons conçu l’ensemble du module de manière à préserver cette rapidité.

Le schéma électrique et l’agencement de la carte sont en open source, et les fichiers de conception sont disponibles dans l’onglet « Détails techniques ». N’hésitez pas à les adapter à vos propres besoins.

Contenu

Sommaire

• 1 capteur de température  Celsius (circuit imprimé uniquement)

Documents

Fiche technique TSYS01 (PDF)

Schéma du capteur de température Celsius (PDF)

Mise en route rapide

1. Téléchargez la bibliothèque Arduino TSYS01.

2. Installez le logiciel, tel que le code d’exemple, sur votre microcontrôleur.

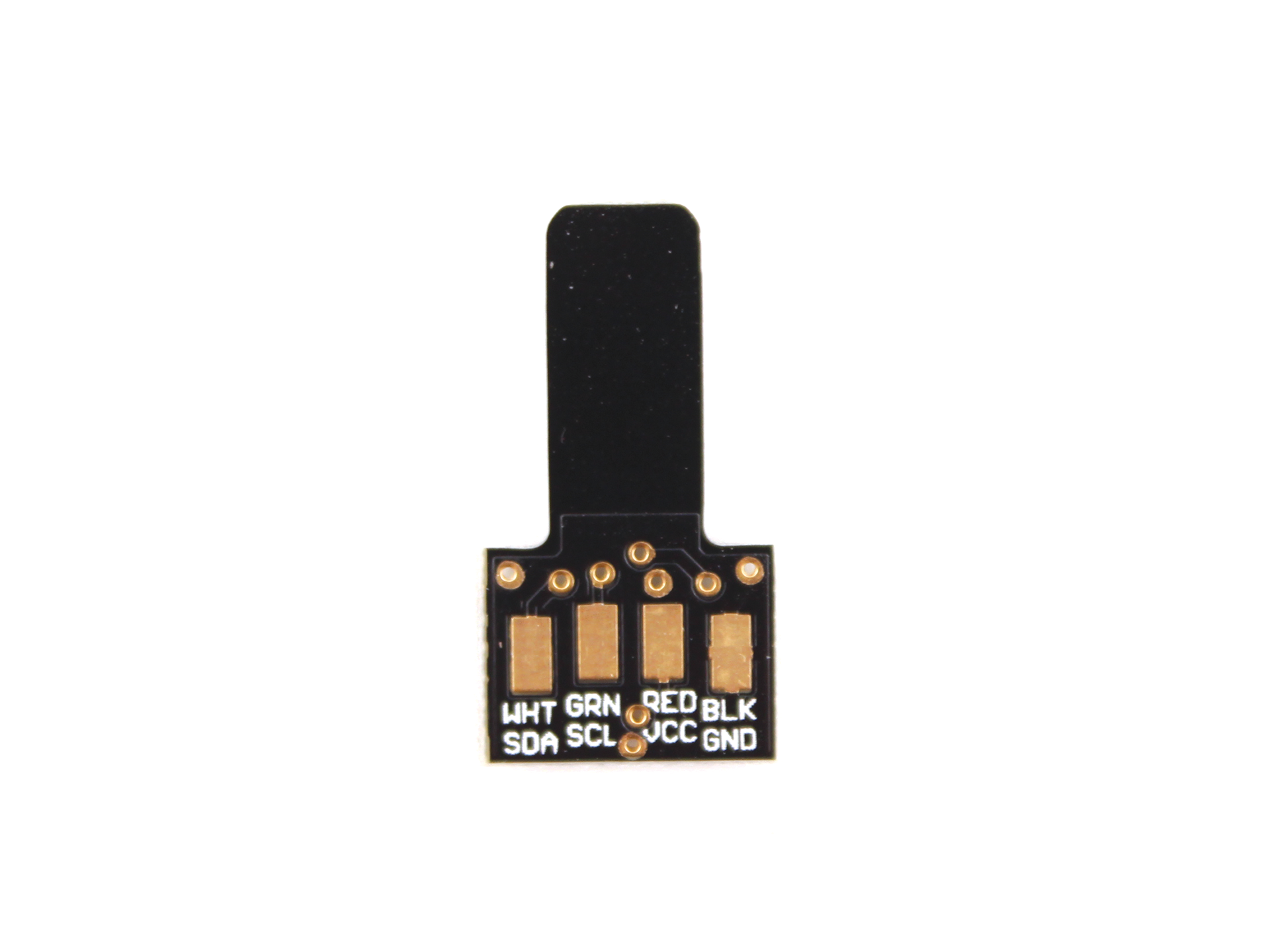

3. Soudez les fils de couleur appropriée aux pastilles de soudure.

4. Connectez les fils dénudés aux broches appropriées du microcontrôleur, en utilisant un convertisseur de niveau logique si votre carte fonctionne en logique 5 V :

• Vert : SCL (logique 3,3 V)
• Blanc : SDA (logique 3,3 V)
• Rouge : +2,5-5,5 V
• Noir : masse

Exemple de code

Arduino

Python

Communauté

Blue Robotics Forum – Capteurs

Caractéristiques techniques

Paramètre	Valeur
Électrique
Tension d’alimentation	3.3 to 5.5 volts
Tension logique I²C (SDA et SCL)	3.3 volts
Courant de crête	1.4 mA
Température
Température de fonctionnement	-40 to +125°C	-40 to 257°F
Température de stockage	-55 to +150°C	-67 to 302°F
Précision absolue	+/- 0.1°C (when used between -5 to 50°C)	+/- 0.18°F
	+/- 0.5°C (when used between -40 to 125°C)	+/- 0.9°F

Lien vers la page BlueRobotics

Voir la page du produit sur le site BlueRobotics
