BlueBoat Socle et loquets de trappe
Connectez-vous pour accéder aux prix professionnels
La base de trappe se fixe et s’adapte hermétiquement à la coque BlueBoat et est compatible avec les couvercles de trappe BlueBoat. Elle est disponible pour une utilisation sur le modèle BlueBoat, mais peut également être utilisée sur votre propre coque d’USV ! Elle comprend les loquets et le matériel de montage pour une coque, mais les couvercles de trappe (à bâbord et à tribord) sont vendus séparément.
Description
Il s’agit d’un composant du BlueBoat.
La base de trappe et les loquets du BlueBoat comptent parmi les pièces du bateau dont le développement a pris le plus de temps. La base de trappe utilise un joint torique en mousse pour assurer l’étanchéité avec la coque et est maintenue en place à l’aide de la plaque d’appui et des fixations fournies. Elle est symétrique et identique sur les côtés bâbord et tribord du bateau ; vous en aurez donc besoin de deux pour une paire de coques.
La base de trappe est conçue pour s’adapter à la découpe située sur le dessus de la coque BlueBoat, mais vous pouvez également découper la même forme dans d’autres coques d’USV ou conteneurs pour installer la trappe ! La plaque d’appui peut servir de gabarit pour obtenir la forme requise.
Les loquets spécialement conçus fixent le couvercle de la trappe à la base de la trappe et émettent un « clic » très satisfaisant lorsqu’ils s’enclenchent.

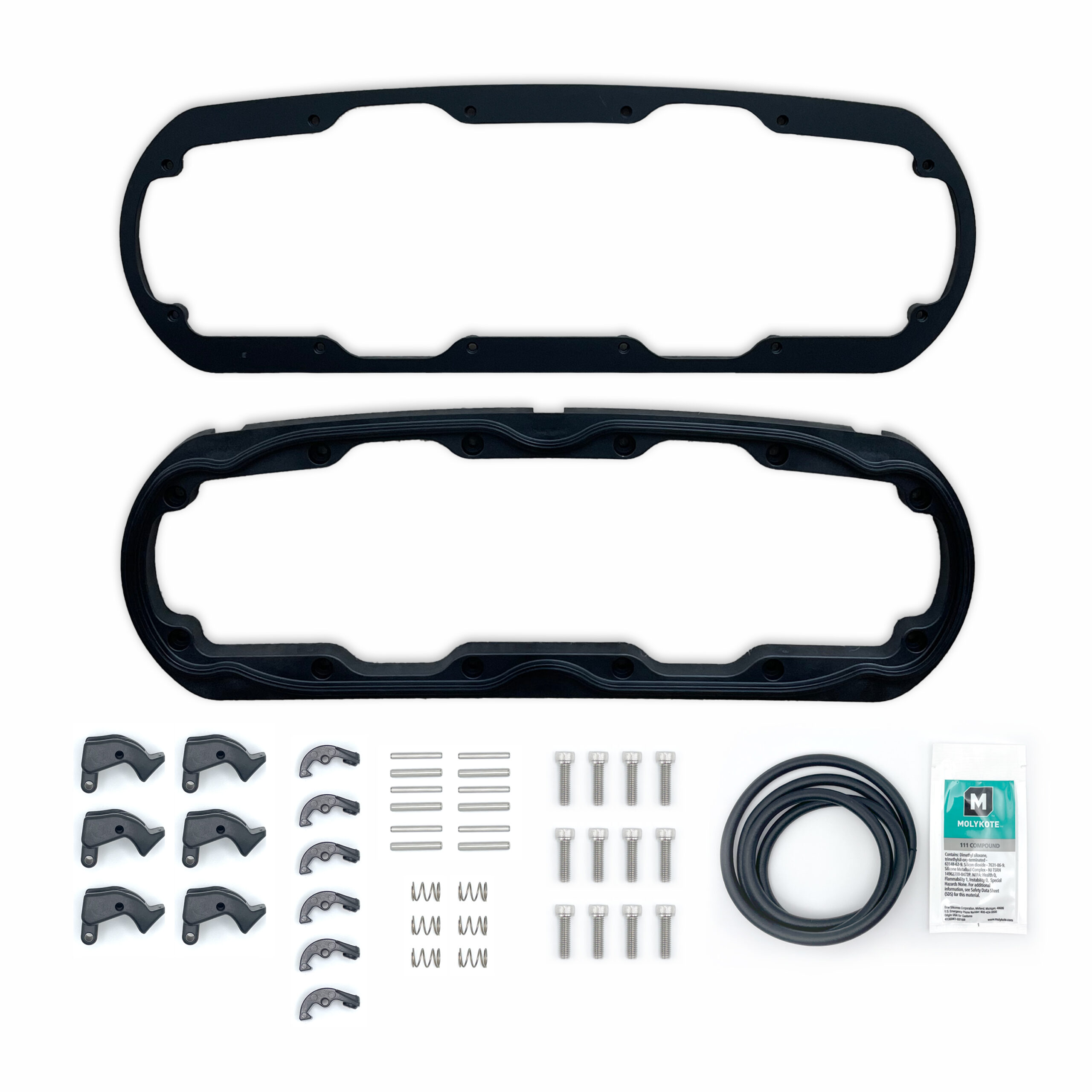

Contenu
- 1 x base de trappe (BR-101279)
- 1 x plaque de renfort de trappe (BR-101334)
- 1 x joint torique de trappe
- 1 x sachet de Molykote 111 de 6 g
- 6 x corps de loquet (BR-101398)
- 6 x clips de loquet (BR-101399)
- 6 x ressorts (BR-100520)
- 6 x goupilles cylindriques de 3 mm (BR-101626)
- 6 x goupilles cylindriques de 4 mm (101395)
Caractéristiques techniques
| Paramètre | Valeur |
|---|---|
| Caractéristiques physiques | |
| Matériau de la base de trappe | Polycarbonate 30% glass-filled |
| Matériau de la plaque de renfort | Aluminum 6061-T6 |
| Matériau du joint torique | Neoprene 30A |
| Dimension des fixations | M5 x 0.8 – 18 |
| Épaisseur maximale de coque (avec la visserie fournie) | ~ 4 mm |
| Code SH | 8906.90.0090 |
Lien vers la page BlueRobotics
Informations complémentaires
| Poids | 1,27 kg |
|---|
