Boite étanche 1 litre
BR-102603
Neuf
Ces boites étanches sont résistantes à la pression, à la corrosion et suffisamment polyvalentes pour être utilisés dans de nombreuses applications. Les véhicules sous-marins utilisent généralement des enceintes cylindriques, mais un caisson parallélépipédique est parfois plus adapté !
1 Article
En stock
En savoir plus
La plupart des projets sous-marins utilisent des enceintes cylindriques pour leur capacité à supporter des pressions élevées. Cependant, il est parfois plus pratique d'utiliser un boîtier parallélépipédique !
A profondeur nominale égale leur forme rectangulaire les rend plus lourds , mais il est plus facile d'y monter des circuits imprimés et des objets rectangulaires et ils permettent une meilleure dissipation thermique pour les composants de puissance.
Ces boîtiers sont disponibles en deux tailles, celui-ci est le modèle 1 litre.

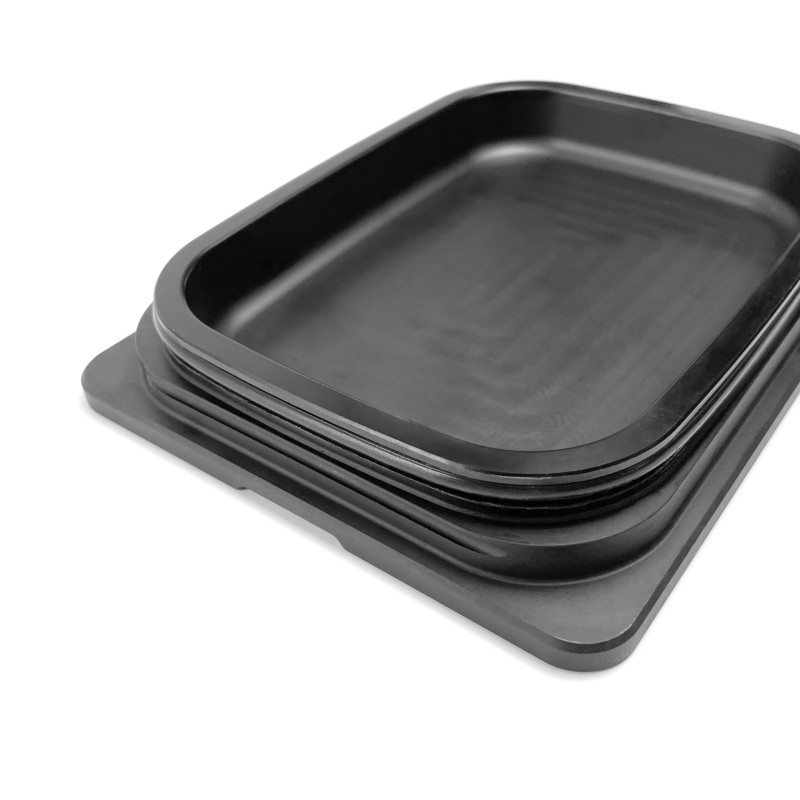

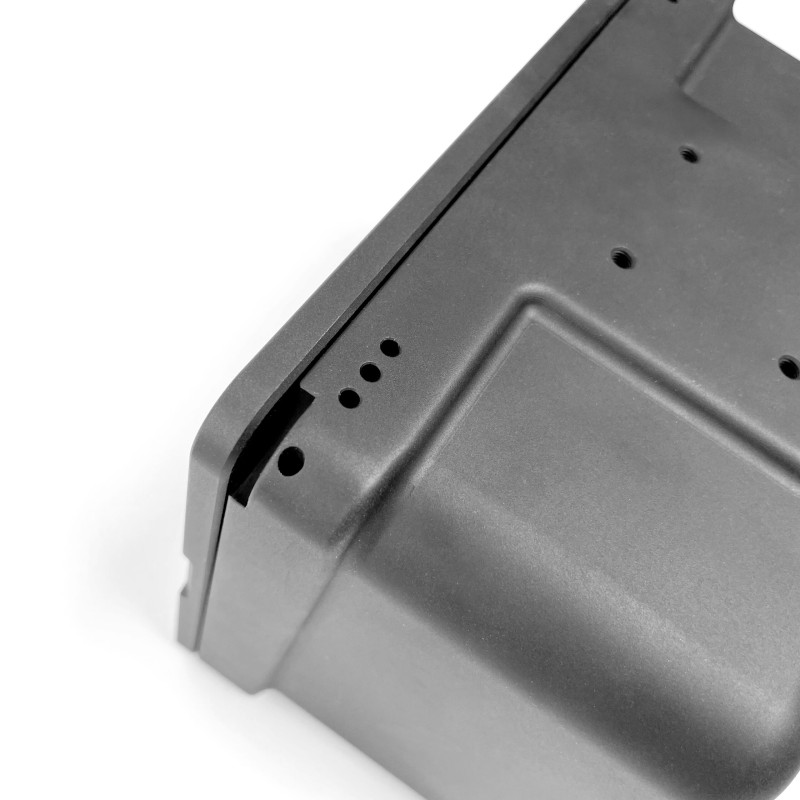

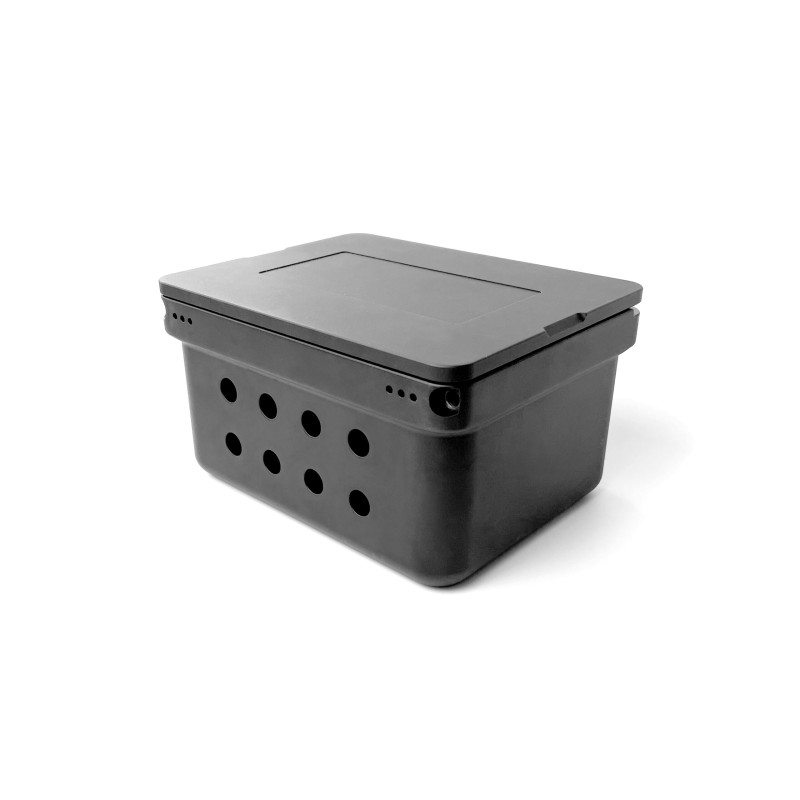

Il se compose d'un boîtier et d'un couvercle en aluminium anodisé 6061-T6. L'étanchéité du couvercle est assurée par un joint torique radial et il est maintenu en place par un cordon de verrouillage en plastique, comme pour les caissons cylindriques. Ainsi, sans aucune vis, le boîtier s'ouvre et se ferme en quelques secondes !
Le boîtier étanche est conçu pour être utilisé dans de nombreuses applications. Il offre donc de nombreuses possibilités d'utilisation !

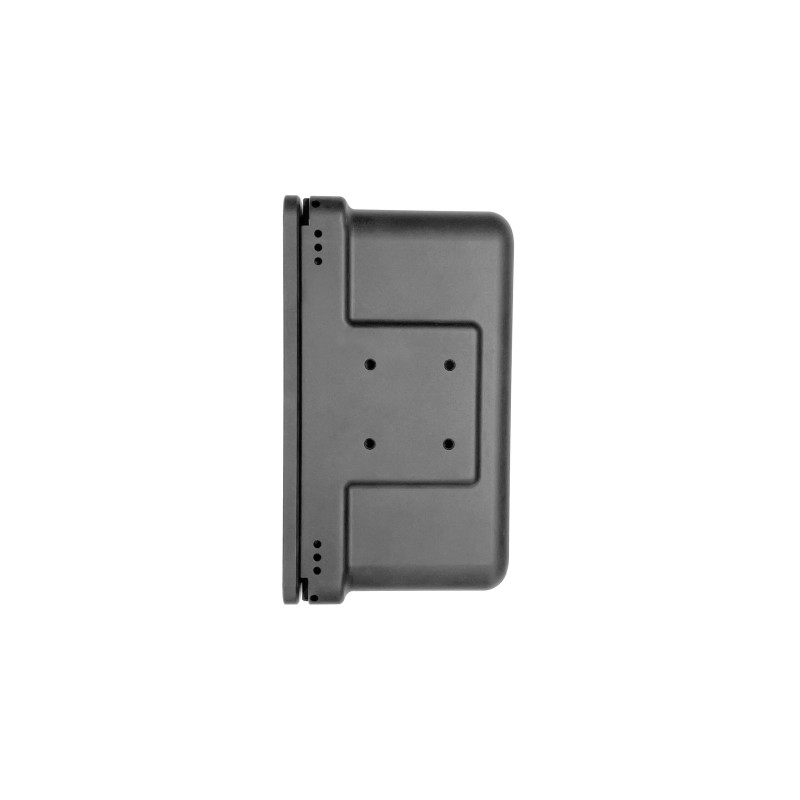

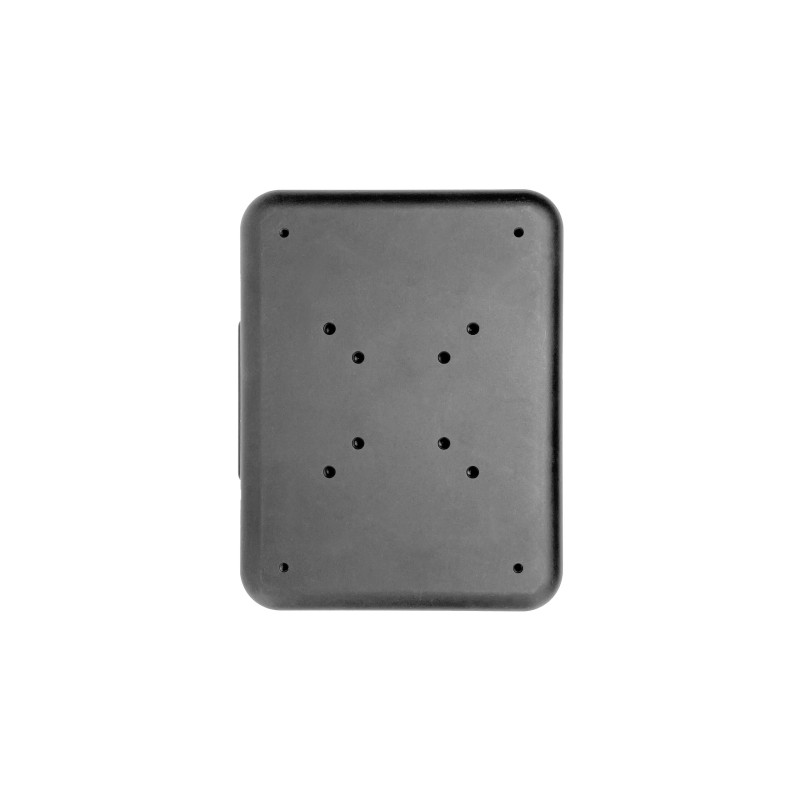

Les trous taraudés situés sur le fond facilitent son montage sur votre système, tandis que des trous taraudés internes sont disponibles pour le montage du matériel à l'intérieur.

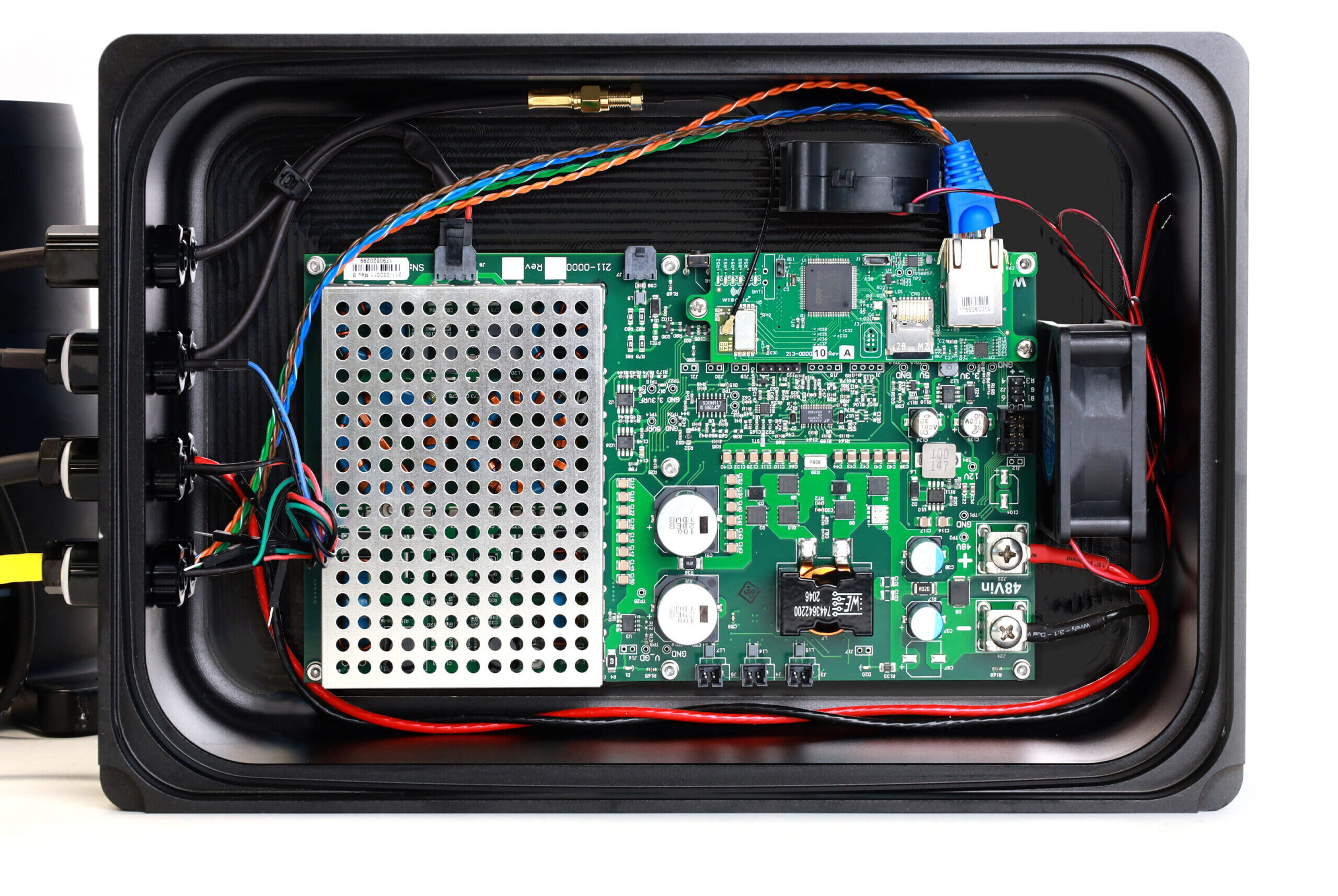

Vous pouvez utiliser des entretoises ou fabriquer un plateau usiné/imprimé en 3D pour y fixer vos composants.

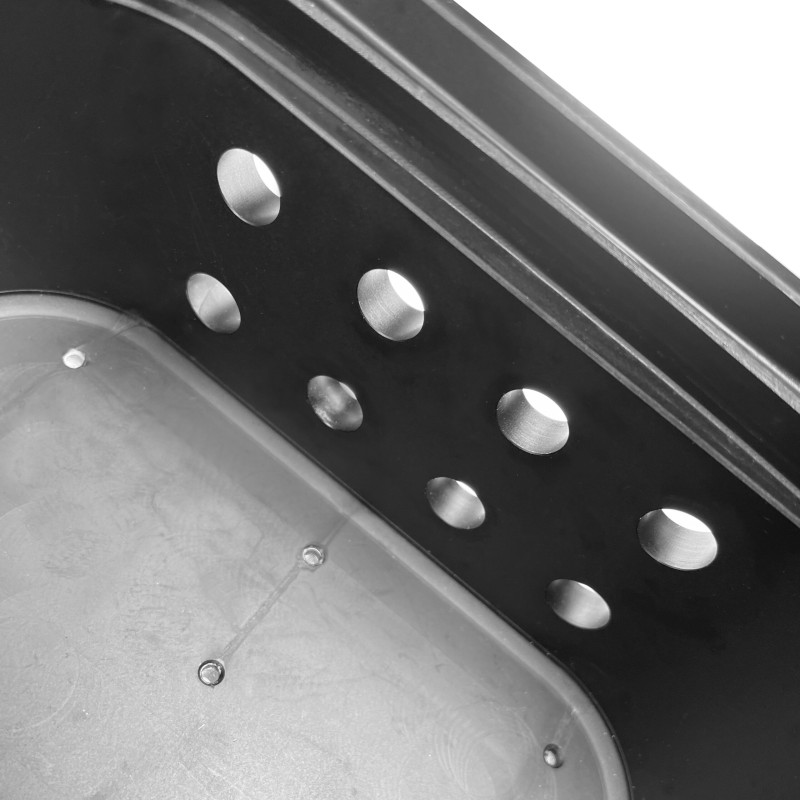

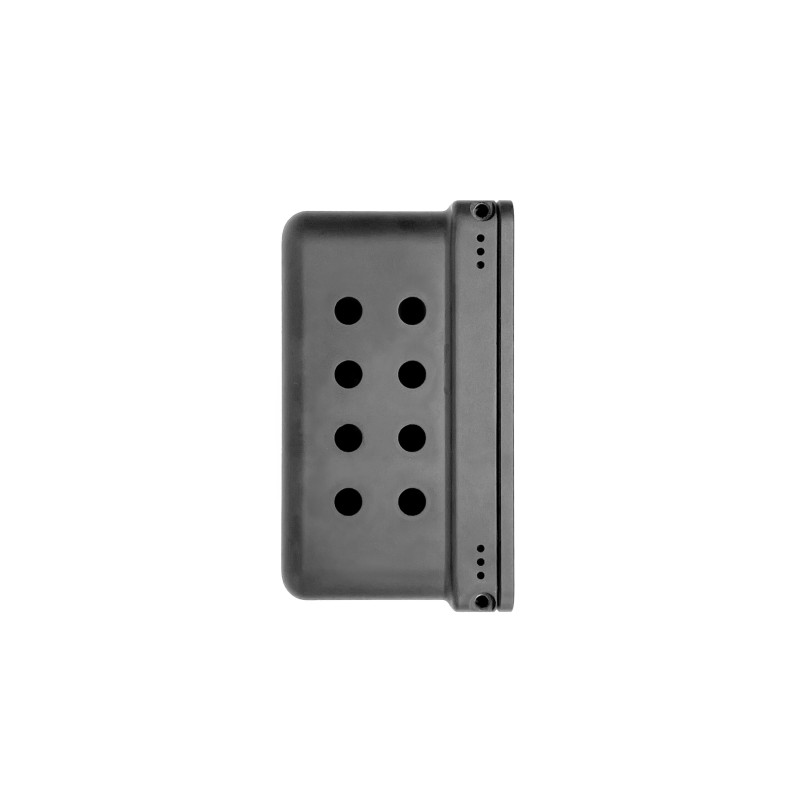

Les boîtiers sont dotés de trous lisses pré-percés pour les pénétrateurs WetLink M10 et autres matériels compatibles, comme le capteur de pression Bar30. Nous recommandons également l'utilisation d'une soupape de surpression (PRV) pour faciliter les tests d'étanchéité et évacuer automatiquement toute surpression.
Pas assez de trous ? Il y a suffisamment d'espace sur les côtés du boîtier pour percer des trous supplémentaires.
Trop de trous ? Procurez-vous quelques bouchons Wetlink pour les combler.
Caractéristiques :
| Watertight Box | 1 Liter Box |
|---|---|
| Profondeur maximum d'utilisation | 300 m |
| Dimensions internes | 135 x 100 x 74 mm |
| Dimensions externes | 157 x 122 x 88 mm (sans pieds) |
| joint torique | AS568-253 Buna-N 70A |
| Diamètre cordon de verrouillage | 2.8 mm |
| Trous pour pénétrateurs | 8 x M10 |
| Trous de fixation internes | M3x0.5 |
| Trous de fixationexternes | M4x0.7 |
| Poids en air | 1720 g |
| Poids en eau | 110 g |

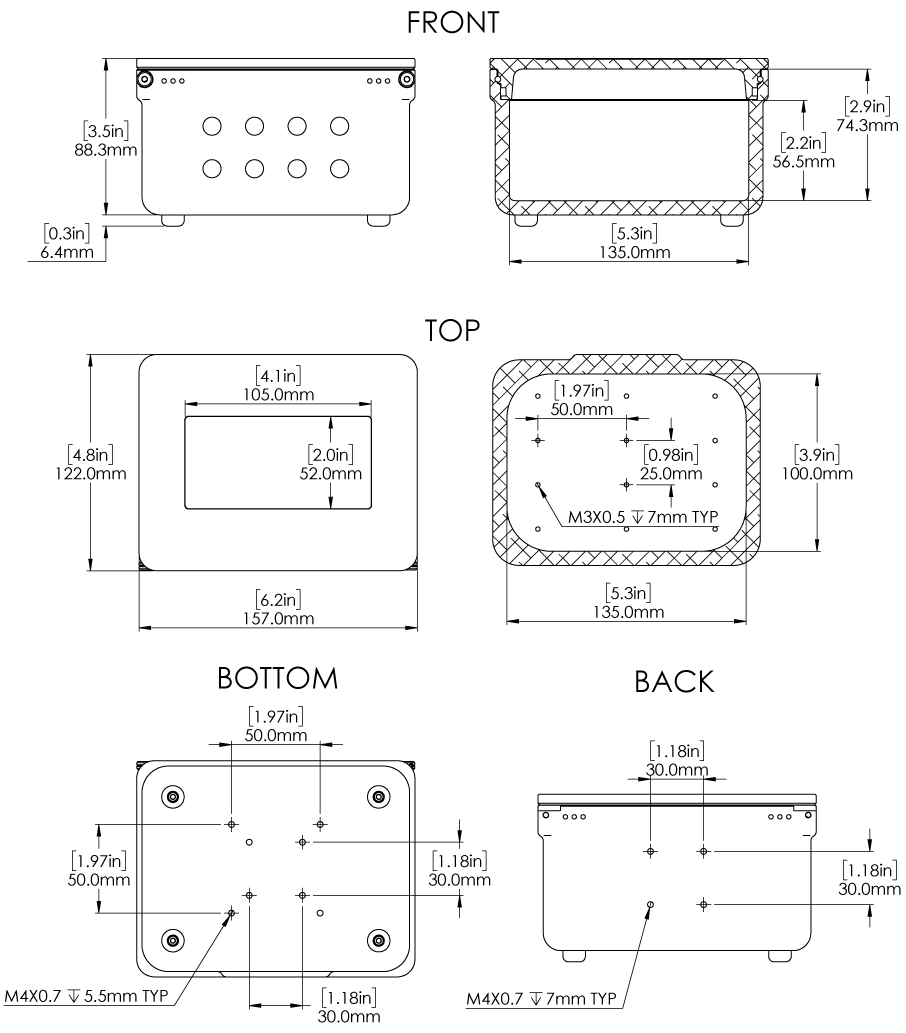

Dimensions :

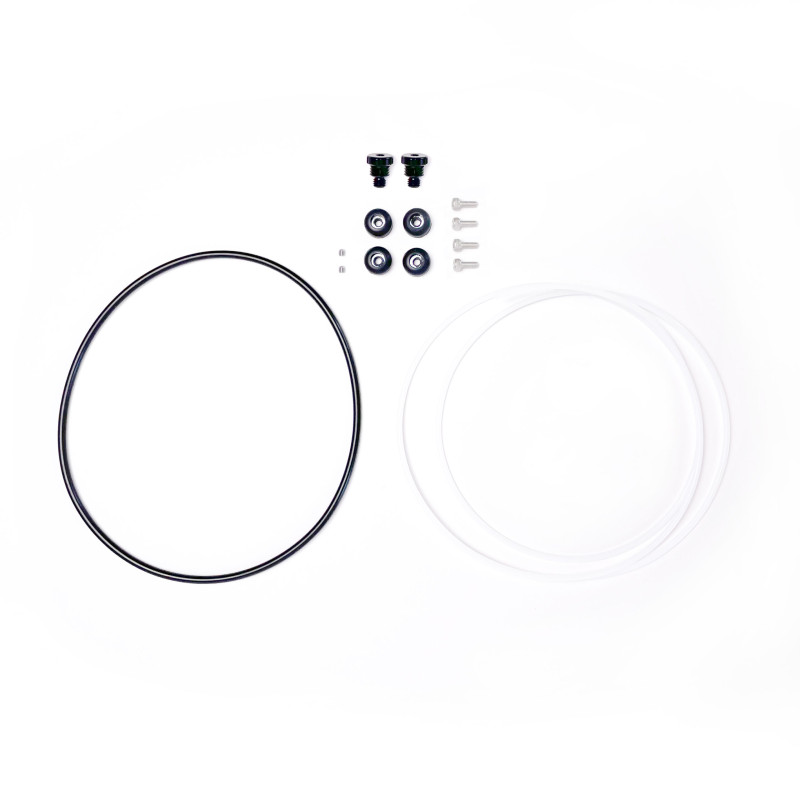

Contenu :
- 1 x Couvercle et boîtier étanche
- 1 x Joint torique de couvercle -253 (BR-100635-253)
- 1 x Cordon de verrouillage de 1 m
- 2 x Poignées avec cordon de verrouillage (BR-101769) et vis de réglage M3x3 (BR-100169)
- 4 x Pieds en caoutchouc (BR-100426)
- 4 x Vis à tête cylindrique M3x8 (BR-100989)
